车床用四方回转式手动刀架结构

　　在普通卧式车床的日常金属切削作业中，刀架是直接承担刀具装夹、工位切换功能的核心执行部件，其定位精度、装夹刚性直接决定了工件的加工尺寸一致性与表面加工质量。这款手动四方回转刀架，是针对中小型普通车床的常规加工场景设计的配套功能部件，适配盘类、轴类零件的多工序连续车削需求，可同时装夹四组不同用途的切削刀具，涵盖外圆车刀、端面车刀、切断刀、内孔车刀等常用车削刀具类型，无需在单次加工流程中反复拆装更换刀具，仅通过手动操作即可完成工位的回转切换与锁紧，大幅降低工序间的辅助操作时长。

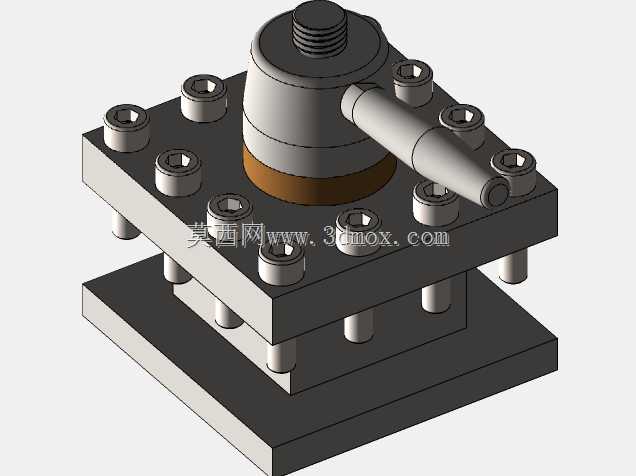

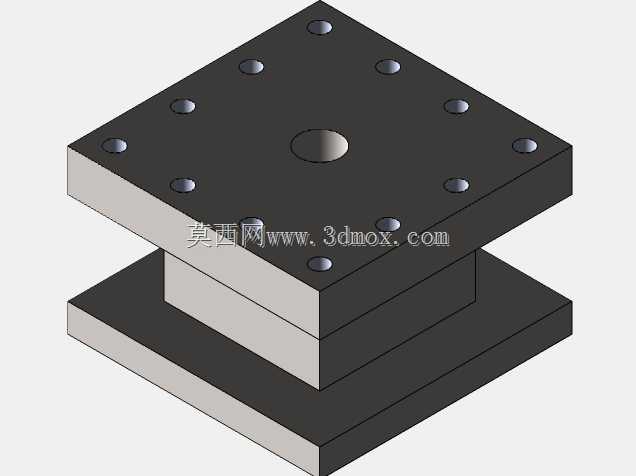

　　从结构设计逻辑来看，这款刀架采用经典的层叠式四方布局，底部为安装定位基座，通过基座上的四个通孔可直接使用内六角螺栓固定在车床中拖板的安装平面上，安装时需保证基座定位面与车床主轴轴线的平行度、垂直度公差控制在0.02mm以内，避免刀架工位偏移带来的加工误差。基座上方为可回转的四方刀台主体，刀台的四个安装面均加工有标准的刀具装夹槽与螺栓过孔，每个安装面可通过两组压紧螺栓实现单把刀具的刚性压紧，刀具伸出长度可根据加工需求在装夹槽范围内灵活调整，调整到位后通过内六角螺栓锁紧即可，装夹时需保证刀具刀尖与车床主轴中心等高，避免切削过程中出现扎刀、让刀问题。

　　刀架的核心锁紧与回转机构集成在刀台中心位置，顶部设置的操作手柄是工位切换的唯一操作部件，当需要切换刀具工位时，只需逆时针扳动手柄，即可解除中心机构对刀台的锁紧状态，此时可手动转动四方刀台，将需要使用的刀具工位旋转至加工朝向位置，到位后顺时针扳动手柄，即可通过内部的斜面增力机构将刀台与基座牢牢锁紧，锁紧机构的预紧力可通过中心的调节螺母进行调整，保证重复定位精度稳定在0.01mm以内，满足粗车、半精车工序的精度要求。刀台表面均匀布置的多组内六角螺栓，分别对应各工位的刀具压紧与辅助定位功能，螺栓规格统一为常用的公制内六角螺栓，日常维护更换时无需配备特殊规格工具。

　　从实际应用场景出发，这款刀架的结构设计充分考虑了普通车间的日常使用与维护需求，整体没有复杂的液压、电气控制元件，完全依靠机械结构实现锁紧与回转功能，故障率极低，即便在切削液飞溅、金属切屑堆积的恶劣加工环境下，也能保持稳定的操作手感，日常维护仅需定期在中心回转副位置加注润滑脂，清理各螺栓孔内堆积的切屑即可。其外形尺寸适配回转直径200-400mm的中小型普通车床，安装基座的螺栓孔距符合常规车床的刀架安装标准，可直接替换同规格的老旧损坏刀架，无需对车床中拖板进行二次加工改造。

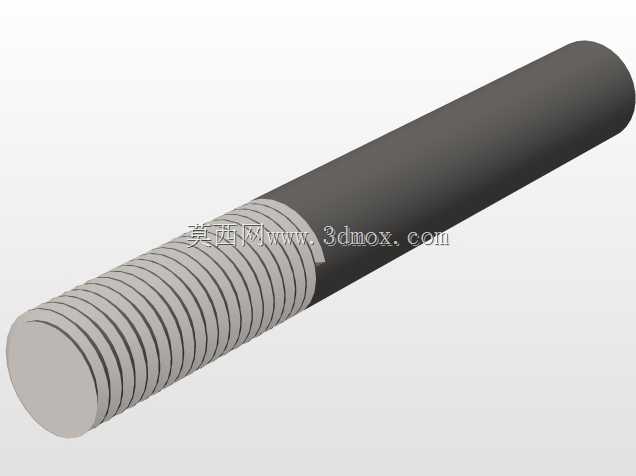

　　在建模设计过程中，这款刀架的所有配合面均按照实际加工公差进行了参数化绘制，回转副的配合间隙、锁紧机构的行程都还原了真实产品的装配关系，每个螺栓、螺母等标准件都按照实际规格建模，可直接用于机床改造的方案验证、教学演示中的结构原理讲解，也可作为数控化改造中手动刀架的参考模型，帮助设计人员快速理解普通车床刀架的动作逻辑与安装要求。刀架各棱角位置均做了合理的倒角处理，避免实际装配与操作过程中出现锐边划伤的问题，外露的操作手柄长度经过优化，既保证锁紧时的操作力矩足够，又不会在刀架回转时与车床其他部件发生运动干涉。
