车床弧形安全防护挡板结构设计

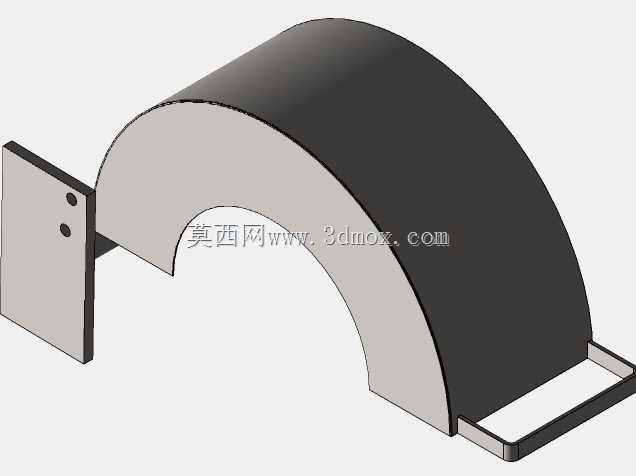

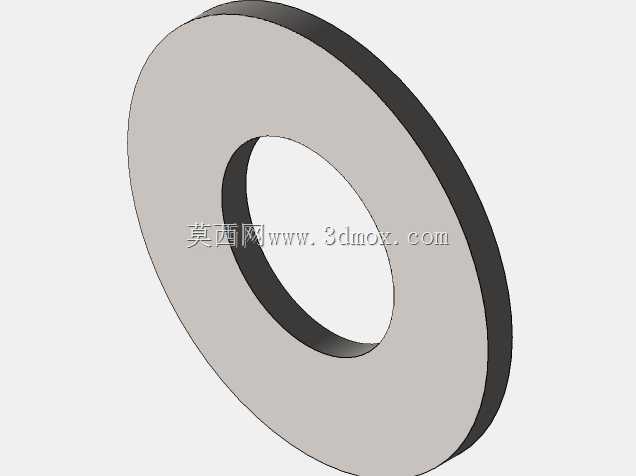

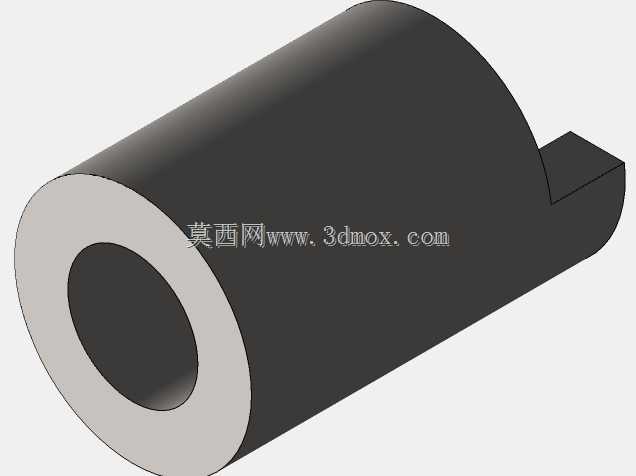

　　这款弧形防护结构主要适配普通卧式车床的卡盘作业区域，是针对车床旋转加工工位设计的物理防护构件，核心作用是在工件装夹、车削加工过程中阻挡高速飞出的切屑、切削液飞溅，同时避免操作人员肢体意外接触旋转的卡盘与工件，从物理层面降低机械伤害风险。从结构设计来看，主体采用半圆弧曲面造型，曲面弧度完全覆盖卡盘正前方的操作危险区域，曲面的曲率半径根据常规6140、6132系列普通车床的卡盘最大回转直径设定，安装后曲面与卡盘外圆保留足够安全间隙，不会干涉卡盘的正常旋转，也不会影响工件的装夹操作。左侧的立式安装板上预留了两个定位安装孔，孔位间距匹配车床床身靠近主轴箱侧的原有安装螺孔位置，不需要对床身进行额外打孔改造，安装时直接通过螺栓紧固即可，

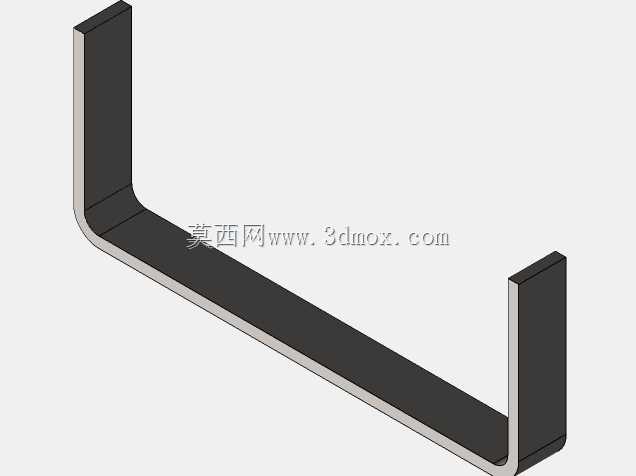

　　安装板与弧形防护主体之间采用折弯一体连接结构，保证整体结构的刚性，避免加工过程中因切削冲击、设备振动导致防护结构移位。弧形主体的下端延伸出一段平直的托边结构，托边向内弯折形成集屑槽，能够承接顺着弧面滑落的切屑与切削液，引导废液废屑流向车床的排屑槽，避免切屑直接散落在操作平台上增加清理工作量。设计过程中充分考虑了操作视野需求，弧形主体的曲面高度从安装侧到自由侧逐步过渡，不会遮挡操作人员观察刀尖切削状态的视线，同时曲面的边缘做了卷边钝化处理，避免安装、调整过程中锋利的板材边缘划伤操作人员。从安装边界来看，整体结构安装完成后，横向伸出长度不超过车床中拖板的最大行程边界，纵向高度不超过主轴中心高度200mm，不会干涉刀架的自动走刀动作，

　　也不会影响尾座的前后移动，在加工长轴类工件时，防护结构的弧形开口预留了足够的工件通过空间，不需要频繁拆卸防护装置就能完成不同长度工件的加工。在实际车间应用场景中，这类防护结构能够有效解决传统车床卡盘区域无防护带来的安全隐患，尤其是在高速车削铸铁、铸钢类产生崩碎切屑的工件时，弧形曲面能够将飞溅的切屑全部阻挡在防护区域内，避免高温切屑烫伤操作人员，同时也能减少切削液飞溅到车间地面造成的湿滑风险。结构的材质选型适配车间加工环境，采用冷轧钢板弯折成型，表面做喷塑防锈处理，能够耐受切削液的腐蚀，也不容易被飞散的切屑砸变形，日常维护只需要定期清理集屑托边内堆积的切屑即可，不需要复杂的保养流程。不同于整体式的车床全封闭防护罩，

　　这款弧形防护结构属于局部针对性防护，针对卡盘这个最高危的旋转部件做重点防护，成本更低，安装更灵活，既适合新出厂车床的安全配置升级，也适合老旧车床的安全改造，不需要改动车床原有电路与结构，安装完成后即可投入使用。在结构细节处理上，弧形曲面的折弯半径经过多次验证，既保证了曲面的结构强度，不会因为板材较薄出现共振异响，也保证了防护范围能够覆盖操作人员站在操作位时的整个正面危险区域，安装板上的安装孔设计成长圆孔形式，允许小范围调整防护结构的前后位置，适配不同型号车床的安装尺寸差异，提升结构的通用性。
