化工石化工艺塔用传质承托构件

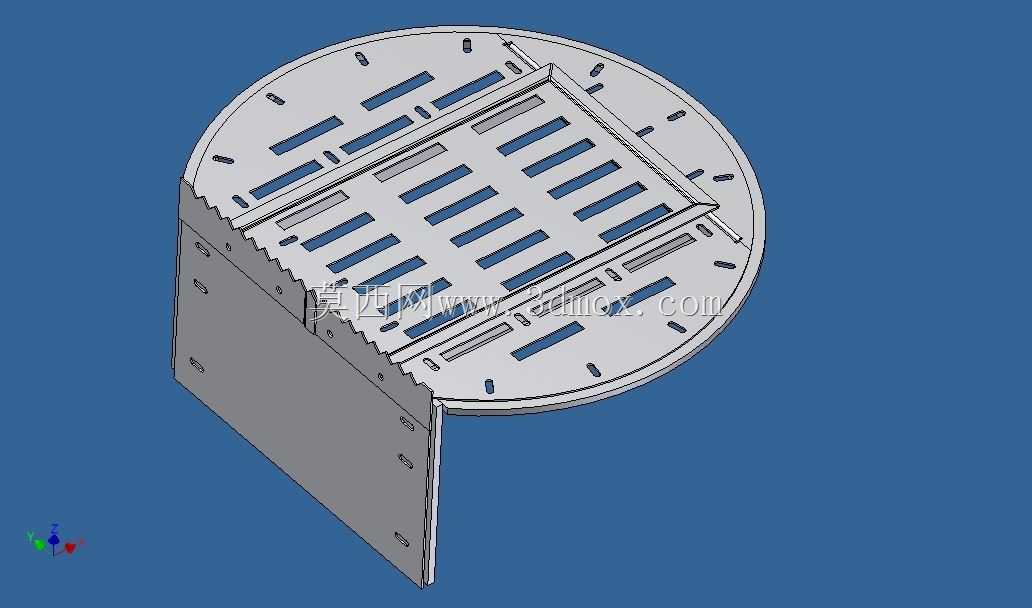

　　在化工、石化行业的连续化生产流程中，工艺塔是实现精馏、吸收、解吸等传质传热过程的核心静设备，塔内的承托构件直接决定了气液两相的接触效率、物料分布均匀性以及装置长周期运行的稳定性。本次设计的这款塔内承托构件，主要适配立式圆筒形工艺塔的内部安装场景，用于承托上方的填料层、分布器或者塔盘板，同时为上升气相、下降液相提供规整的流通通道，避免出现壁流、沟流、液泛等异常工况。

　　从结构设计逻辑来看，整体采用圆形法兰式安装边界，外径尺寸匹配对应塔节的内壁公称直径，外圈圆周方向均匀布置的安装定位槽，用于和塔壁预先焊接的支撑牛腿、卡固件配合，安装时不需要在塔壁现场焊接，既降低了现场施工的动火作业风险，也能保证构件的水平度偏差控制在工艺允许范围内，避免因安装倾斜导致的液相偏流。构件主体的承托面板上，规则排布了多组长条形通流槽，槽道的开孔方向、开孔率经过反复校核：一方面要保证足够的气相流通面积，将上升气相的压降控制在合理区间，减少装置的动力能耗；另一方面槽道的宽度经过严格计算，能够阻挡上方装填的填料颗粒、破碎的塔盘碎块掉落至下层塔节，同时不会被工艺介质中的焦质、固体杂质堵塞，适配含少量固体颗粒的物料工况。

　　承托面板下方设置的L型竖向支撑折边，是整个构件的受力核心，折边与圆形面板采用一体折弯或者满焊连接的形式，竖向边板上同样开设了多组安装孔，既可以和相邻的同层构件拼接成整圆，适配大直径塔器的分块安装需求——毕竟大直径塔的人孔尺寸有限，塔内件必须设计成分块式才能顺利送入塔内组装；也可以通过连接件和下方的支撑梁固定，提升整个承托层的结构刚度，在上方填料装填、物料冲击、温度交变的工况下，不会出现变形、塌陷的问题。折边顶部设计的锯齿形结构，是专门针对液相导流设置的，下降的液相流经锯齿边缘时会被均匀切割成多股细流，避免液相在承托板下方汇聚成大股液流直接落下，保障下层气液接触的初始分布均匀性。

　　设计过程中充分考虑了不同工况的适配性：构件所有的棱角位置都做了圆弧过渡处理，避免应力集中，在温度交变的工况下减少热应力开裂的风险；所有通流槽的边缘都做了去毛刺处理，防止安装过程中划伤施工人员，也避免尖锐棱角处挂留物料、结焦积碳。针对不同的工艺介质特性，该结构可以适配碳钢、不锈钢、双相钢等多种金属材料加工，安装时只需要按照塔内的定位标记逐块拼接，将外圈的定位槽卡入塔壁的支撑件上，再通过螺栓将相邻分块的折边紧固即可，不需要复杂的工装调整，安装效率远高于传统的焊接式支撑结构。

　　从实际运行的角度，这款承托构件的开孔布局经过流场仿真验证，气相通过通流槽时的流速分布均匀度偏差控制在10%以内，不会出现局部流速过高导致的液沫夹带问题；同时足够的结构刚度可以支撑数米高的填料层重量，在装置停车、泄压的工况下，也能承受瞬时的气流冲击载荷，不会出现构件脱落、移位的问题。对于塔器的检修作业来说，该构件的分块式设计可以快速拆卸、清理槽道内的堵塞物，检修完成后可以快速复位，大幅缩短装置的停车检修时间，提升生产装置的运行效率。
