大众车型齿轮式发动机机油泵结构

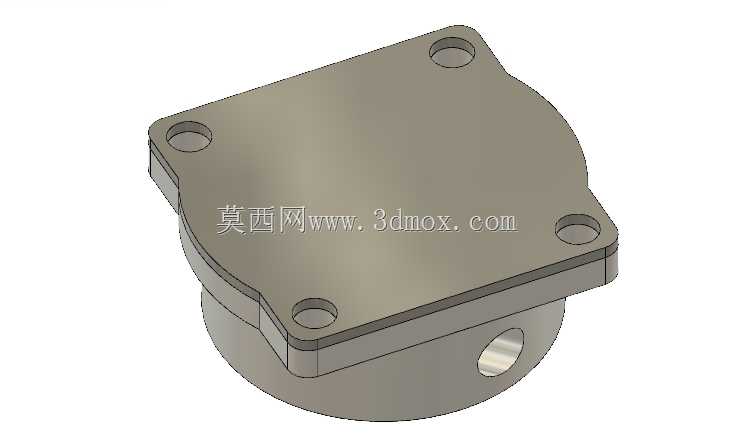

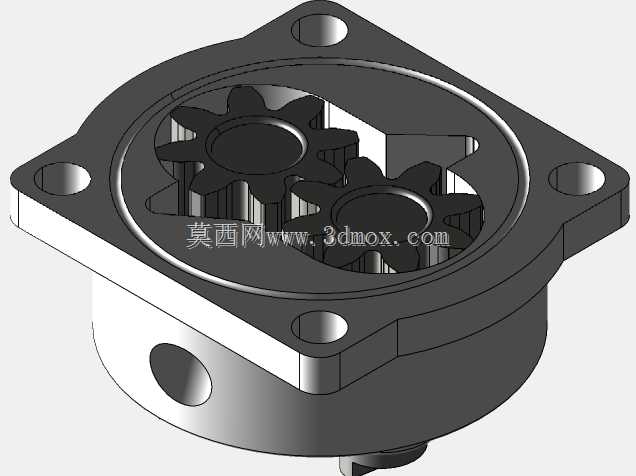

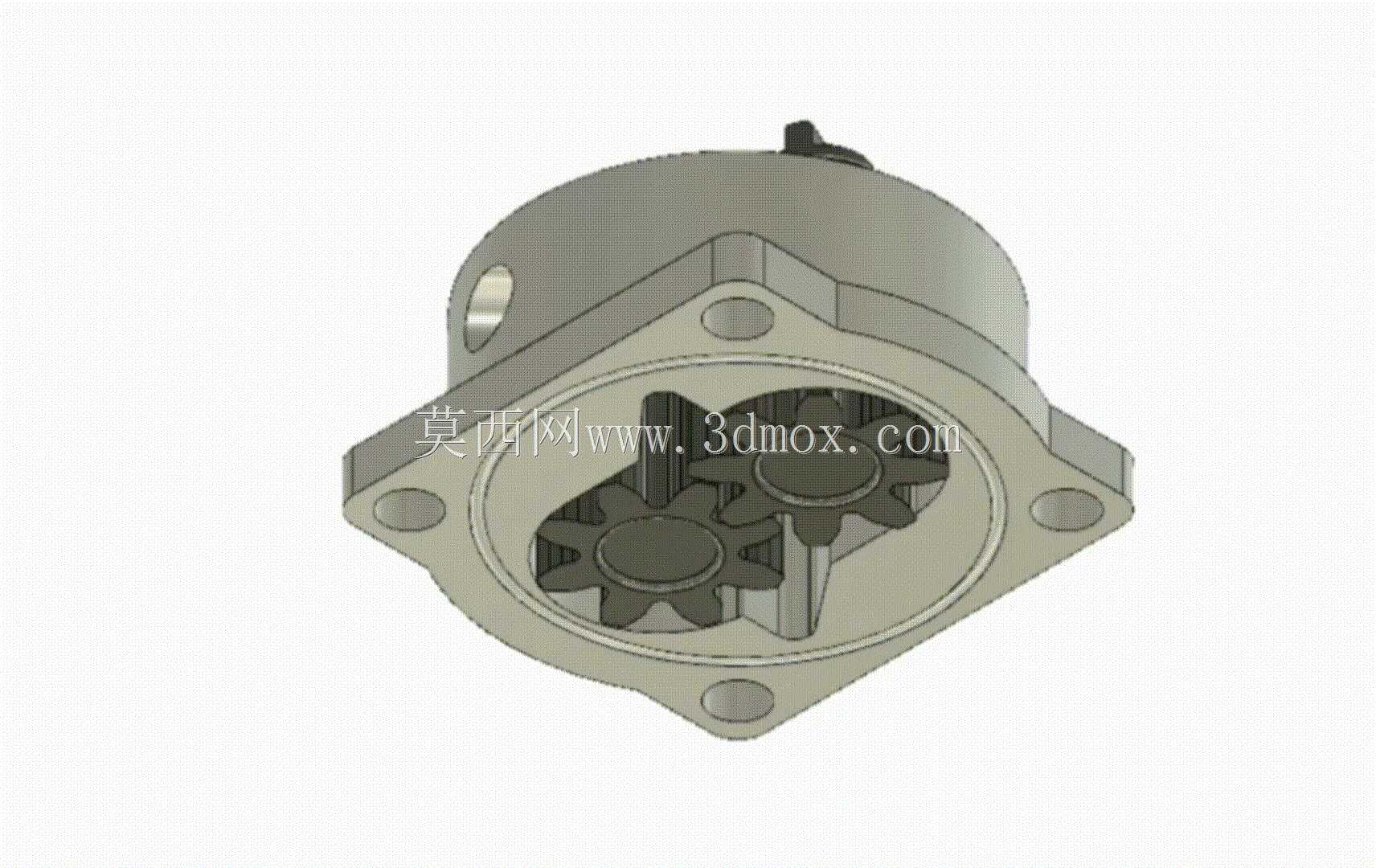

　　这款齿轮式机油泵主要适配大众甲壳虫、Kombi、Type-2等经典风冷发动机机型，在发动机润滑回路中承担核心压力建立职能，负责将油底壳内储存的机油加压后，输送至曲轴轴颈、凸轮轴衬套、气门摇臂轴等所有存在相对运动的摩擦副表面，同时兼顾活塞冷却喷嘴的供油、正时齿轮组的飞溅润滑补油需求，是维持发动机正常运转不可或缺的功能部件。从结构设计逻辑来看，该泵采用外啮合齿轮作为核心增压元件，主动齿轮与发动机凸轮轴端直接联动，省去了额外的传动链结构，在风冷发动机紧凑的安装舱内最大化压缩了部件占用空间；泵体与泵盖采用分体式法兰连接结构，结合面加工精度控制在微米级，无需额外密封垫片即可实现高压油腔的密封，避免长期使用后垫片老化导致的油压泄漏问题。

　　安装边界上，泵体采用三孔法兰定位结构，三个安装凸台沿法兰盘周向均布，凸台内预留的通孔可直接穿装螺栓固定在发动机曲轴箱前端的安装面上，法兰端面与曲轴箱结合面之间仅需加装纸质密封垫即可完成密封，安装时无需额外调整齿轮啮合间隙，出厂前的预装调整已经将齿轮端面与泵盖的间隙控制在合理范围，既保证齿轮转动无卡滞，又能将端面泄漏量控制在设计允许范围内。进出油道采用集成式设计，进油口直接对接曲轴箱内的集滤器安装位，出油口与发动机缸体主油道入口同轴对齐，减少了外接管路的使用，降低了油路泄漏的风险点。功能特性层面，外啮合齿轮结构的泵油特性更适配这类小排量风冷发动机的工况，在发动机低转速阶段即可建立足够的润滑压力，冷启动时能快速将机油输送到各摩擦表面，

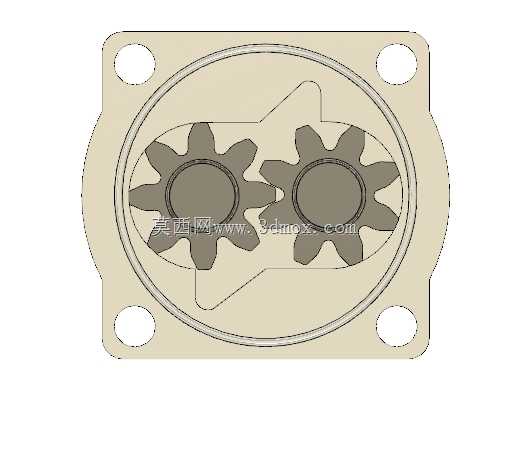

　　减少干摩擦时间；齿轮采用粉末冶金一次成型工艺，齿形精度高、啮合噪音低，长期运转磨损量小，泵体采用铝合金压铸成型，重量轻、散热性好，能及时将齿轮高速运转产生的热量传递给流经的机油，避免泵体内部温度过高导致的机油粘度下降。在实际维修与选型场景中，该结构的机油泵无需复杂的调试工序，只要安装面贴合到位、螺栓扭矩符合规范即可正常工作，对于经典老车的修复、复刻发动机的组装来说，这类结构的三维数模可以直接用于安装干涉检查、备件测绘加工，也能作为润滑系统匹配计算的基础模型，帮助设计人员验证不同转速下的泵油流量、压力波动情况，调整泵体与齿轮的配合参数，适配不同改装需求下的润滑流量要求。从建模细节来看，数模完整还原了齿轮的齿形参数、

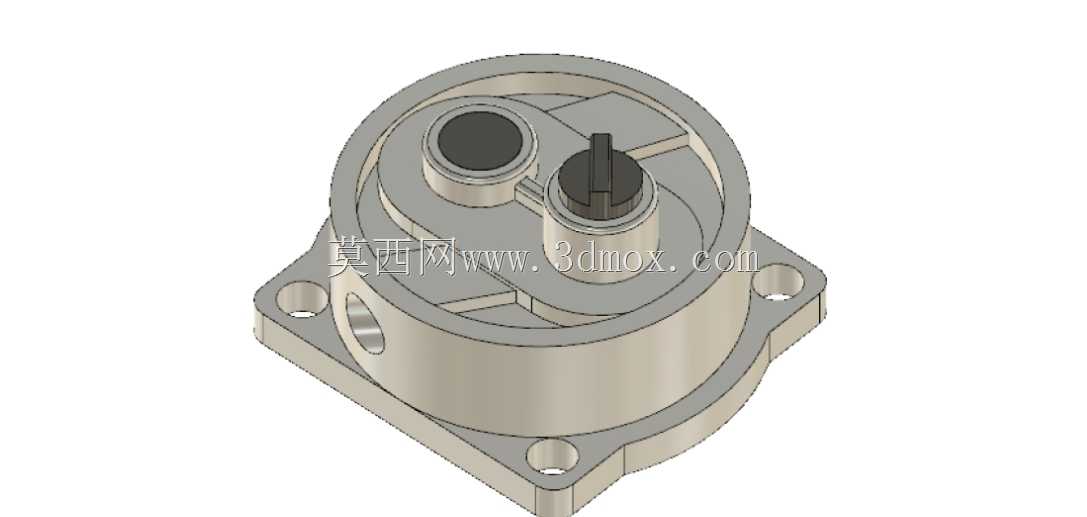

　　泵体内部的卸荷槽结构、法兰安装孔的位置精度、进出油口的通径尺寸，甚至齿轮轴与泵体衬套的配合间隙都按照实际装配公差做了预留，不管是用于3D打印制作教学演示样件，还是用于数控加工定制替换备件，都能直接提取尺寸参数使用，不需要额外做结构修正。
