工业双舱落地式电气配电柜体结构

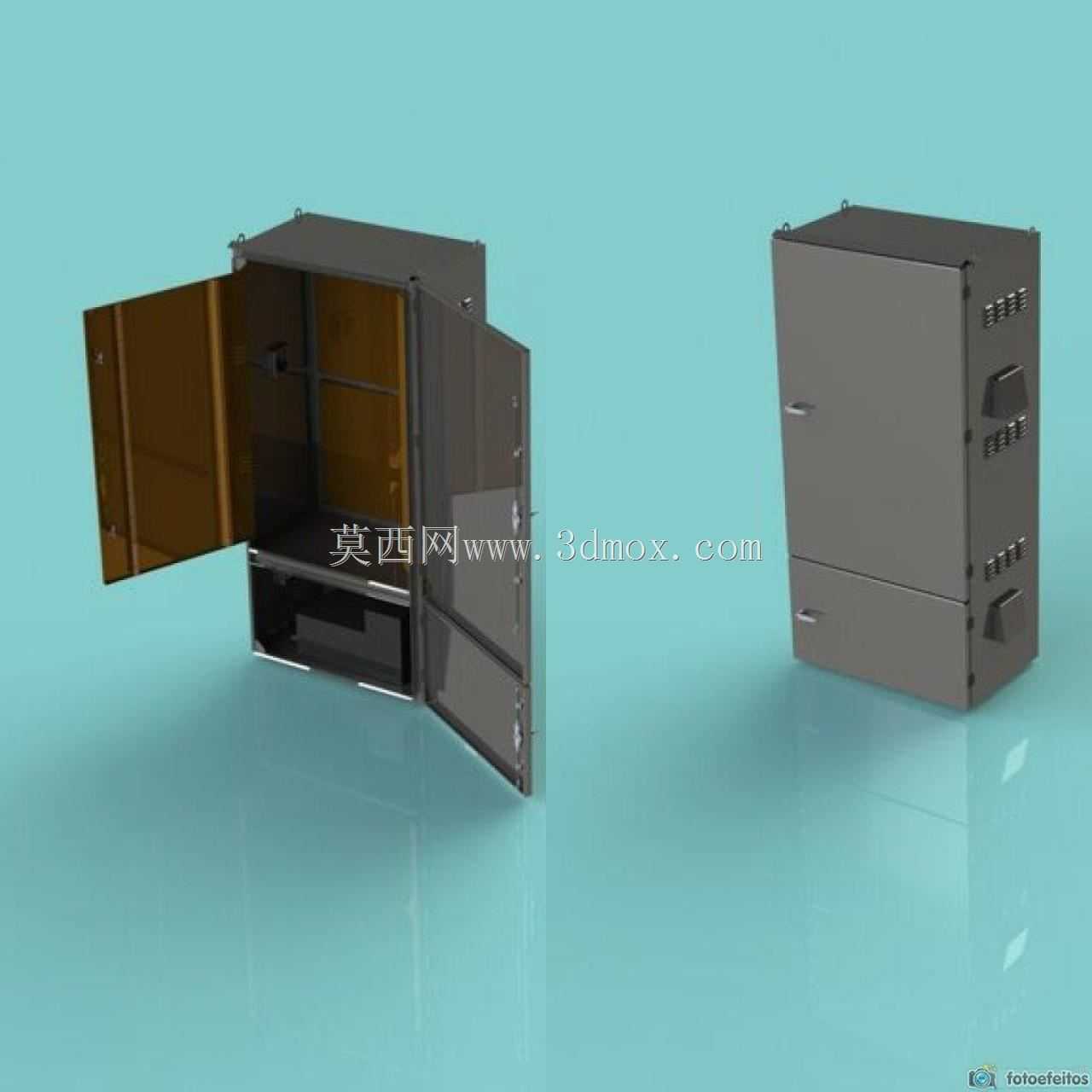

　　这款落地式双舱配电柜体的三维结构，是面向工业车间低压配电场景做的结构设计，日常在生产车间的动力配电回路、楼宇底层配电间、小型加工厂的进线配电场景里都能见到这类柜体的应用，主要承担回路分断、负载配电、电气元件容纳防护的核心作用。从结构设计逻辑来看，整体采用上下分舱的布局思路，上舱作为主元件安装舱，预留了足够的内部安装空间，可容纳塑壳断路器、交流接触器、接线端子排、电流互感器这类常规低压配电元件，舱门采用对开式结构，单扇门配备独立的锁止结构，日常运维时可单独开启对应舱门操作，不需要完全敞开整个柜体，既提升了操作便捷性，也能减少运维时无关区域的暴露风险，柜门内侧预留了走线槽的安装位，方便二次控制线的规整排布，避免柜内走线杂乱干扰元件散热。

　　下舱作为线缆进出与备用元件安装舱，底部预留了标准化的线缆进线敲落孔，可适配不同直径的动力电缆、控制电缆穿入，舱内预留了接地排、零线排的安装点位，不需要额外做结构改造就能完成进出线的接驳固定。柜体的外壳采用冷轧钢板弯折成型的结构设计，侧板、顶板、背板之间采用折边咬合加紧固件连接的方式，既保证了整体结构的刚性，也能在运输、安装过程中减少形变概率，柜体侧面预留了吊装孔位，方便现场就位时的吊装移位，同时柜体背部设计了挂装与落地安装两用的固定结构，既可以直接落地放置通过底部膨胀螺栓固定，也能在空间受限的场景下靠墙挂装，适配不同的现场安装条件。从安装边界尺寸来看，柜体整体深度控制在常规配电柜体的标准范围内，

　　安装时背部预留不小于100mm的散热与走线空间即可，正面预留不小于800mm的操作开门空间，就能满足日常运维、元件更换的操作需求，柜体的门缝间隙控制在均匀1.5mm的范围，既保证了柜门开关的顺畅度，也能达到基础的防尘防护等级，适配普通工业车间、商用配电间的常规使用环境，不需要额外做特殊的密封改造。在细节设计上，柜门与柜体之间预留了接地跨接线的安装点位，避免柜门带电造成安全隐患，柜内的安装横梁采用可调节孔位设计，可根据实际搭载的元件尺寸调整安装高度，适配不同规格配电元件的安装需求，不需要额外打孔加工，降低现场改装的工作量。柜体的边角位置都做了圆弧弯折处理，避免加工、安装过程中尖锐边角造成的磕碰伤害，舱门内侧还预留了标识牌粘贴位，

　　可粘贴回路标识、安全警示标识，方便日常运维时快速识别对应回路。这类柜体结构在建模过程中，还原了实际生产中的弯折公差、紧固件安装间隙，所有的合页、锁具位置都按照实际量产的标准五金件尺寸做了匹配预留，结构工程师在做配电系统三维布局时，可以直接调用这个柜体模型，在内部排布电气元件、走线路径，提前校验元件安装间隙、线缆弯曲半径是否符合规范，避免实际生产装配时出现元件干涉、走线空间不足的问题，也能提前模拟柜门开关时是否会和突出的元件产生碰撞，减少现场安装的整改工作量。
