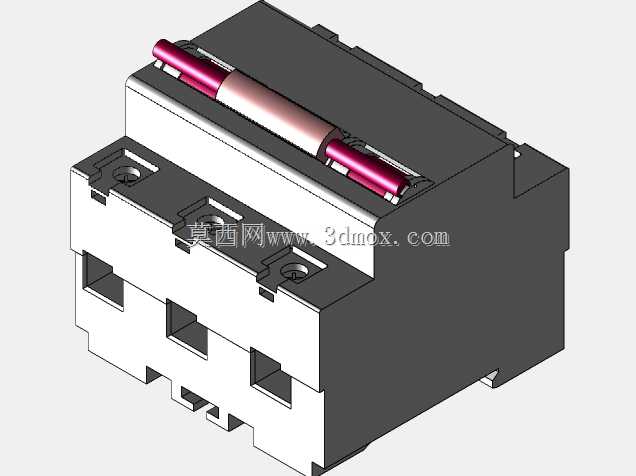

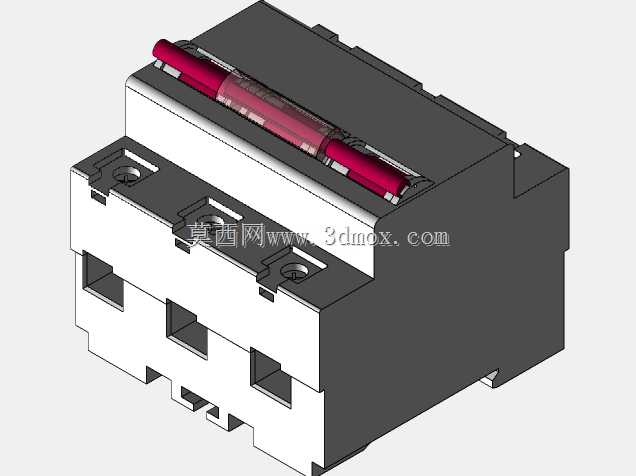

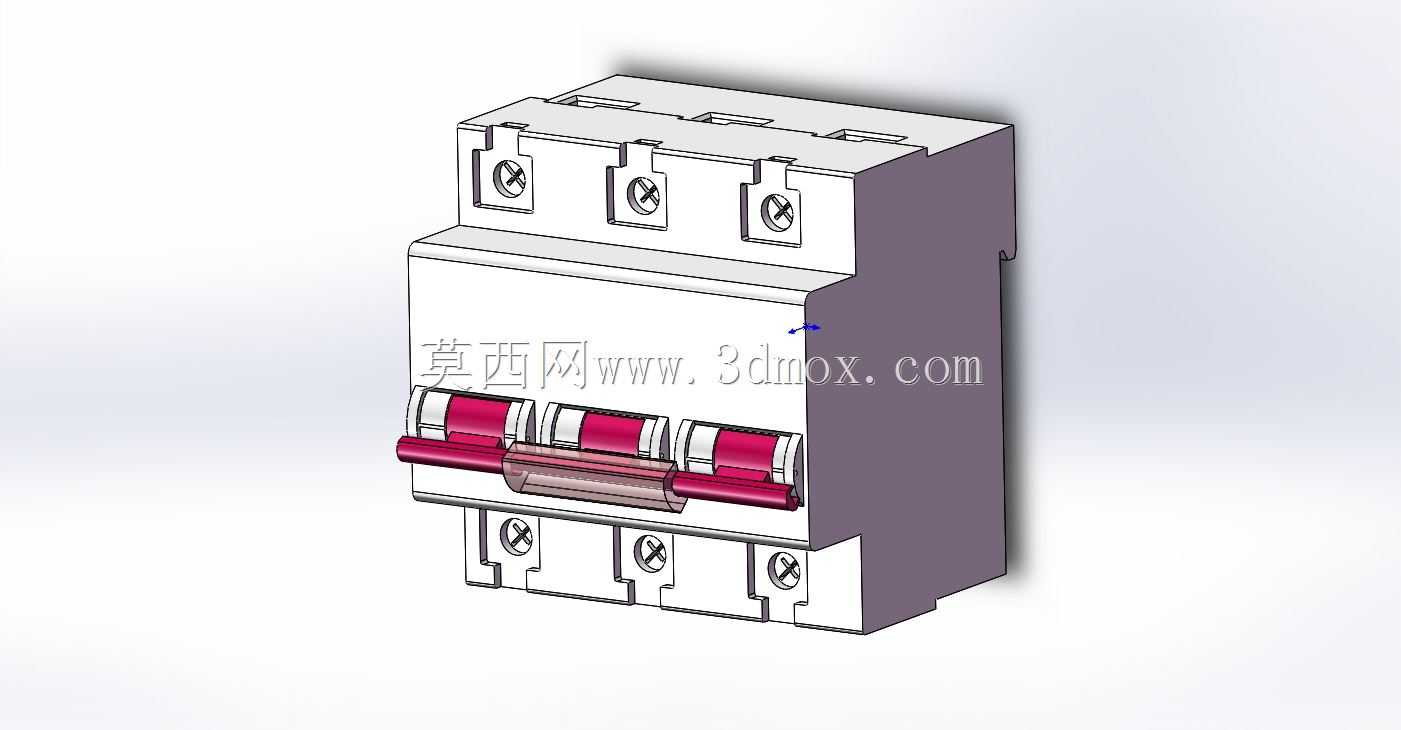

三极导轨式100A微型断路器结构设计

　　这款三极微型断路器主要面向低压终端配电场景设计，常见于工业控制柜内部的支路配电、民用建筑三相入户进线端、小型加工设备的电源分合与保护回路，承担线路过载、短路故障时的快速分断任务，同时可作为手动隔离开关使用，在设备检修时提供明显的电路断开点，保障运维人员操作安全。从实际使用需求出发，这款产品的设计完全适配标准DIN导轨安装场景，整体外形采用模数化宽度设计，单极对应标准18mm模数宽度，三极总宽度控制在54mm，可与同模数的漏电附件、隔离开关、浪涌保护器等终端配电产品并排安装在标准配电箱内，无需额外定制安装支架，适配市面绝大多数明装、暗装配电箱的安装空间。产品上下两端均设置了带压线框的接线端子，端子螺丝采用十字槽设计，

　　适配常规电工螺丝刀操作，压线框可容纳最大25平方毫米的铜质导线，拧紧后可牢牢夹持导线线芯，避免长期运行过程中因接触电阻过大引发的端子发热问题，端子外侧还设计了防误触挡板，即使在带电接线操作时，也能降低操作人员误触带电部件的风险。操作手柄采用红色醒目配色，手柄表面做了防滑纹理处理，合闸时手柄处于向上位置，分闸时向下扳动，故障脱扣时手柄会停留在中间位置，运维人员可直观判断回路是否因故障跳闸，无需逐一排查回路状态。产品内部的脱扣机构采用速动设计，不管操作人员手动分合闸的速度快慢，触头的闭合、分断速度都由机构弹簧力决定，可有效避免触头缓慢闭合时产生的拉弧烧蚀问题，延长触头使用寿命。灭弧室采用多栅格金属片结构，当线路发生短路产生大电弧时，

　　电弧会被电动力拉入灭弧栅片，被分割成多段短电弧后快速冷却熄灭，可在毫秒级时间内完成短路电流分断，避免故障电流对后端用电设备造成冲击损坏。外壳采用高阻燃耐温的热固性塑料压制而成，可承受分断短路电流时产生的瞬时高温，不会出现外壳熔融、引燃周边部件的问题，外壳拼接处采用卡扣加超声焊接工艺，配合紧密，可达到IP20的防护等级，防止手指等异物意外触碰内部带电部件。安装结构采用底部弹性卡扣设计，安装时只需将断路器底部对准DIN导轨上沿，向下按压即可卡入导轨，拆卸时用螺丝刀撬动底部的解锁卡扣即可快速取下，无需拆卸导轨或周边相邻元件，大幅提升柜内元件装配、后期更换的效率。进出线端的接线位置设计了统一的标识，清晰标注L1、L2、L3三相的接线位置，

　　避免施工人员接错相序，同时在产品正面预留了标签粘贴位置，运维人员可标注对应回路的供电区域，方便日常巡检与故障排查。从结构设计细节来看，这款产品的触头系统采用银合金触点材质，相比纯铜触点具备更低的接触电阻与更强的耐电弧烧蚀能力，可满足长期带载运行的温升要求，在额定电流下长期工作时，外壳表面温升不会超过国标规定的限值，不会影响周边相邻元件的正常运行。脱扣器部分采用热磁式脱扣原理，热脱扣元件为双金属片结构，当线路出现过载电流时，双金属片受热弯曲推动脱扣机构动作，反时限特性符合低压配电保护的匹配要求，可躲过电机类负载的启动短时冲击电流，避免误跳闸；磁脱扣部分为电磁线圈结构，当线路出现短路大电流时，电磁衔铁瞬间吸合带动脱扣机构快速分断，分断能力可满足终端配电场景的短路电流水平要求。整体结构的零部件通用性较强，同系列不同电流等级的产品可共用外壳、操作机构、安装卡扣等通用部件，仅需调整双金属片参数、磁脱扣线圈匝数、触头载流件截面积即可适配不同额定电流的需求，可有效降低生产制造的模具成本与零部件管理成本。在实际选型应用中，这款100A规格的三极微型断路器可作为小型三相设备的电源总开关，比如小型空压机、三相空调、车间照明支路总开关等场景，也可作为二级配电箱的出线开关，为下级多个小回路提供配电保护，安装时需注意进出线方向，按照上进下出的原则接线，同时保证接线端子的螺丝拧紧力矩符合要求，避免因接线松动引发的发热故障。
