毫米级尺寸标注的吉他二维工程设计图

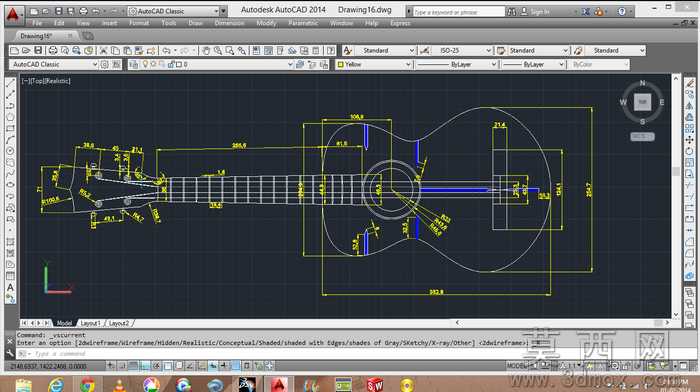

本作品为吉他的二维工程设计线稿，以毫米为统一单位完成全尺寸标注，完整还原了原声木吉他的整体轮廓与各部件结构比例，可作为三维建模的精准参考底图使用。设计过程中以实物吉他的标准形制为参考，先确定吉他整体的长宽比例基准，依次划分琴头、琴颈、琴身三个核心区段的边界，再逐步细化各部分的结构细节：琴头区域标注了弦钮安装位的定位尺寸、琴头轮廓的弧度参数，明确六个弦钮的排布间距与安装角度；琴颈区域标注了有效弦长、品丝排布间距、指板宽度变化参数，从琴枕处到琴身接合处的指板收窄比例完全符合常规木吉他的人体工学设计要求，同时标注了琴颈厚度、琴筋安装槽的位置尺寸，为后续三维建模时的结构合理性提供依据；琴身区域标注了共鸣箱的上下腰弧度、音孔的直径与圆心定位、琴桥的安装位置与尺寸、琴身包边的宽度参数，同时明确了琴身与琴颈接合处的插接尺寸，保证各部件装配时的对位精度。整份图纸采用分层绘制逻辑，将轮廓线、尺寸标注线、结构辅助线、中心线分别放置在不同图层，线条粗细区分清晰，黄色标注线与白色轮廓线形成明确视觉区分，所有尺寸标注均遵循机械制图的规范要求，不存在尺寸遗漏或冲突的问题，既可以直接用于吉他制作的下料参考，也可以导入三维建模软件作为草绘底图，通过拉伸、放样、扫掠等特征操作快速生成吉他的三维实体模型，在三维建模过程中可直接提取图纸上的尺寸参数，无需反复核对实物比例，大幅提升弦乐器类模型的建模效率，同时保证模型的尺寸精度与真实产品一致，适用于乐器展示、产品设计演示、工艺教学等多种场景。
