油浸式电力变压器三维结构设计

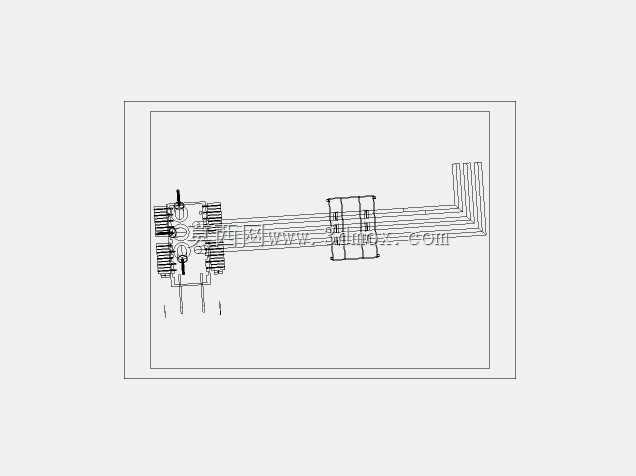

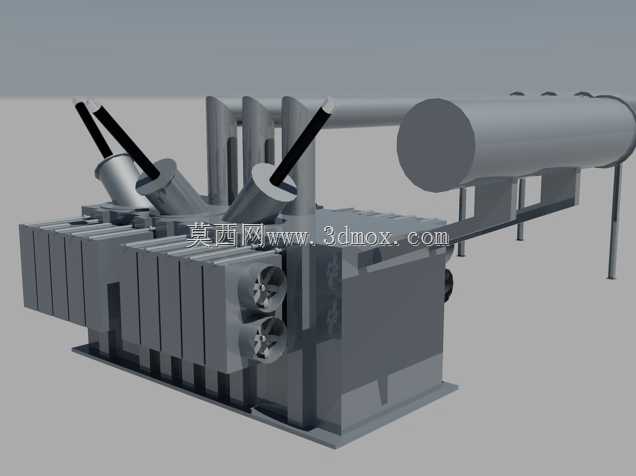

　　在输变电工程的现场布置与设备选型阶段，油浸式电力变压器的三维结构模型是开展场地规划、管线对接、运维通道预留的核心参考依据，这类设备普遍应用于10kV及以上电压等级的变电站、工业厂区总降站、大型商业综合体的配电核心节点，承担着将高压输电线路的电压转换为适配下级配电网络电压等级的核心功能，是整个输配电链路中电能转换的核心节点设备。从结构设计逻辑来看，该模型完整还原了油浸式变压器的核心组成部分：主体油箱采用波纹式散热结构设计，这种结构的设计初衷是利用波纹片的弹性形变补偿变压器油在不同运行温度下的体积变化，相比传统带储油柜的结构，能减少密封节点数量，降低长期运行过程中变压器油渗漏的概率，同时波纹片的大散热面积能保证设备在额定负载运行时，

　　绕组与铁芯产生的热量能通过变压器油的对流循环快速传导到散热片表面，与外界空气完成热交换，将绕组温升控制在绝缘材料允许的长期运行温度范围内，避免绝缘材料过早老化失效。模型中还原的高压侧套管采用倾斜布置形式，这种布置方式一方面是为了满足高压带电部分与接地油箱外壳之间的安全绝缘距离要求，避免在高湿度、高海拔等特殊运行环境下出现沿面放电现象，另一方面倾斜角度的设计也方便现场开展高压线缆的接线作业，减少接线过程中对套管根部的机械应力，避免套管密封件因长期受应力出现开裂渗漏问题。油箱顶部布置的卧式储油柜（油枕）结构，其作用是进一步容纳变压器油的热胀冷缩余量，保证油箱内部始终充满变压器油，减少油面与空气的接触面积，降低变压器油受潮、氧化的速度，延长绝缘油的使用寿命，储油柜与油箱之间的连通管路在模型中也做了结构还原，能直观看到瓦斯继电器的安装位置，这个部件是变压器内部故障的核心保护元件，当内部出现匝间短路、绝缘击穿等故障时，分解产生的气体会推动瓦斯继电器动作，触发报警或跳闸信号。模型侧面还原的两组冷却接口，是外接强迫油循环冷却装置的连接位置，当变压器容量较大、自然散热无法满足满负载温升要求时，可通过外接油泵驱动变压器油经过外部散热器完成强制冷却，提升设备的过载能力。从安装边界维度来看，该模型完整呈现了设备底部的安装底座结构，底座上预留的地脚螺栓孔位置、孔距尺寸都与实际工程应用中的安装标准一致，现场做混凝土基础时可直接参考该模型的底座尺寸预留预埋螺栓位置，

　　不需要额外核对二维图纸的安装尺寸，能大幅减少现场基础施工的尺寸偏差问题。设备整体的外形轮廓尺寸在模型中按1:1比例还原，高压侧套管的顶端高度、储油柜的横向突出尺寸、散热片的外沿距离都能直接用于变电站的整体布置设计，可直观校验高压侧带电距离是否满足规范要求，设备与周边围墙、其他配电设备、运维通道的间距是否符合安全规程，避免后期设备进场后出现空间不足、安全距离不够的整改问题。从结构设计的细节来看，模型还原了油箱上的各类附件接口位置，包括温度传感器安装座、油样取样阀、放油阀、接地端子的位置，这些细节能帮助运维人员提前熟悉设备的操作点位，在三维场景中模拟日常巡检、油样检测、故障检修的作业路径，提前排查作业过程中可能出现的空间干涉问题。比如取样阀的位置如果距离地面过高，就需要提前设计运维操作平台，接地端子的位置如果与基础接地网的引出点位置不匹配，就需要提前调整接地网的敷设路径，这些前置的校验工作通过三维模型就能完成，不需要等到设备进场安装时才发现问题，能大幅缩短现场施工的周期，减少整改成本。在工业厂区的配电设计中，这类变压器模型还能用于模拟不同负载工况下的设备布置，比如在冶金、化工这类重载工业场景中，变压器往往需要承受较大的冲击负载，设备的散热能力、接线端子的机械强度都有更高要求，通过三维模型可以直观看到设备的散热结构冗余量，判断是否需要额外配置冷却装置，同时可以模拟大截面高压电缆的弯曲半径，校验电缆从电缆沟到高压套管的接线路径是否顺畅，

　　避免出现电缆弯曲半径不足导致的绝缘损伤问题。在三维建模的过程中，这类设备的结构还原需要重点关注密封面的位置、可动部件的运动范围，比如分接开关的操作手柄位置、转动角度范围，这些细节如果还原不到位，在后续的运维模拟中就会出现偏差，导致模拟的作业路径与实际情况不符。该模型在结构还原时，将分接开关的操作机构位置、手柄的转动行程都做了准确还原，能直观看到操作分接开关时需要的操作空间，提前预留足够的作业位置，避免周边设备布置过近导致分接开关无法正常操作。另外，模型中油箱的加强筋结构也做了完整呈现，这些加强筋的作用是提升油箱的机械强度，避免变压器在运输、安装过程中出现油箱变形，同时在设备运行时，加强筋能减少油箱壁的振动，降低设备运行的噪声，在对噪声控制有严格要求的居民区周边变电站设计中，可通过模型的加强筋布置评估设备的振动传递路径，提前设计减振基础，进一步降低设备运行对周边环境的噪声影响。
