平板式万向重载工业脚轮结构设计

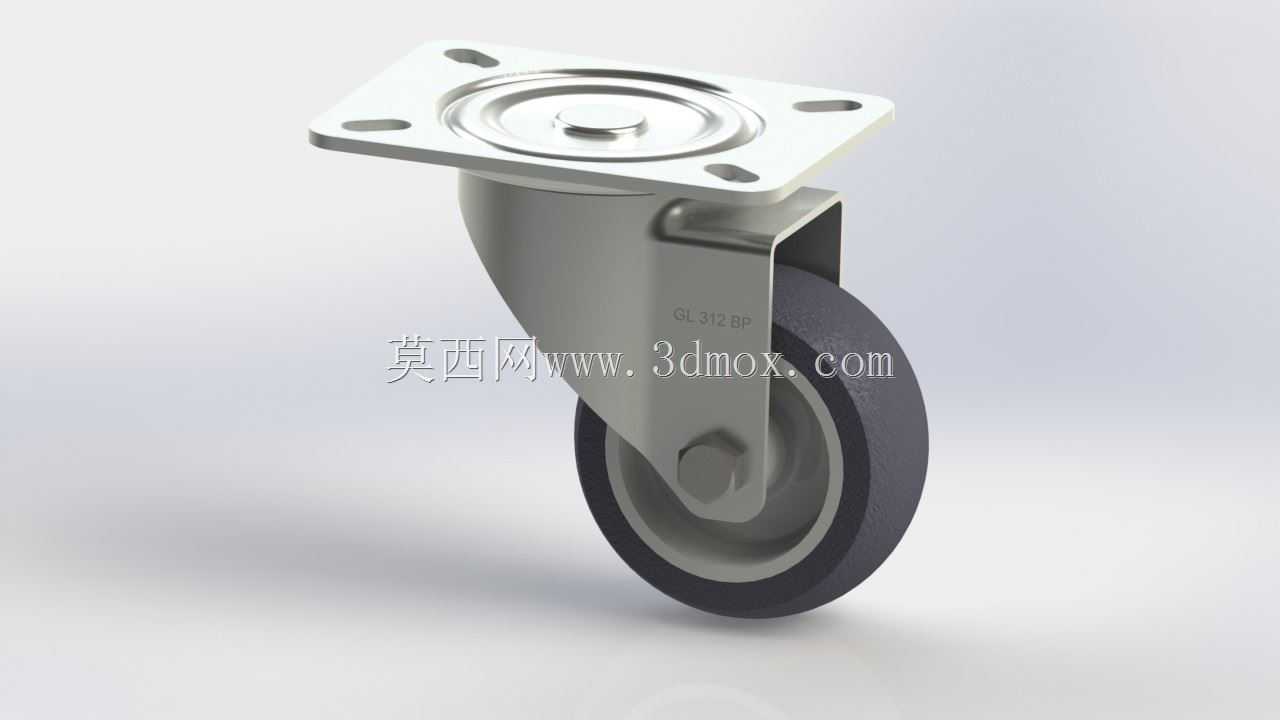

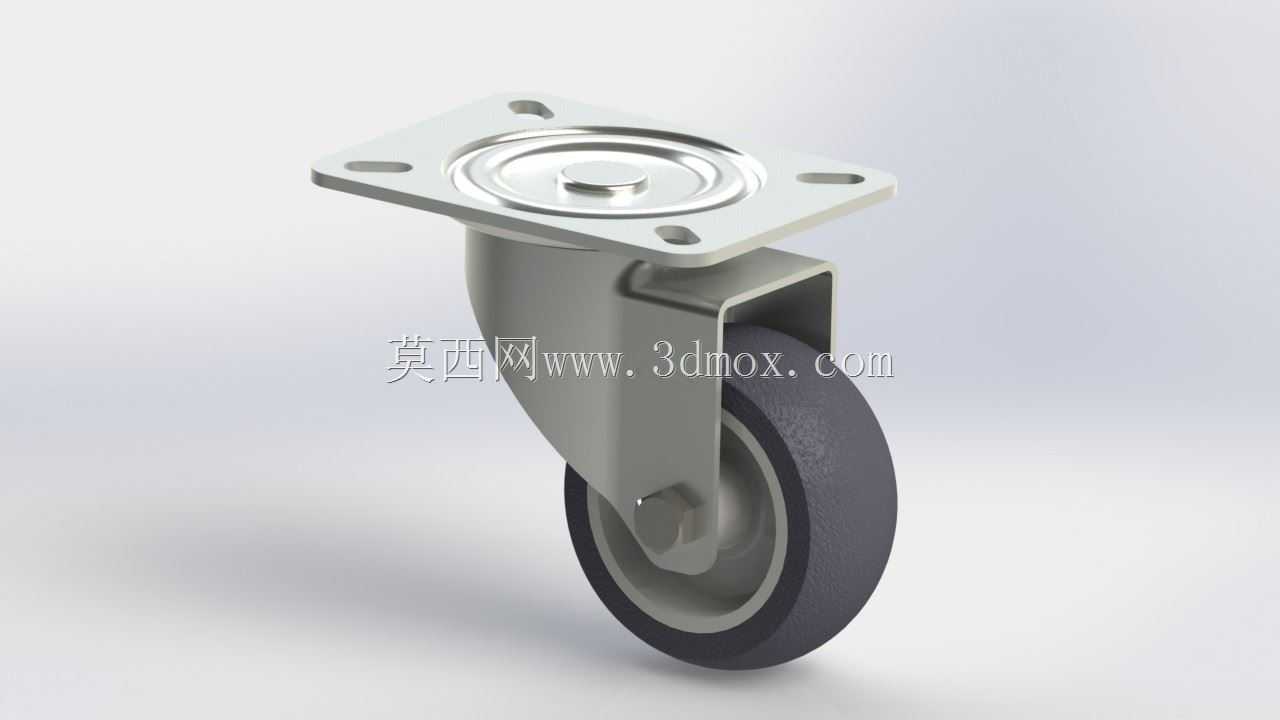

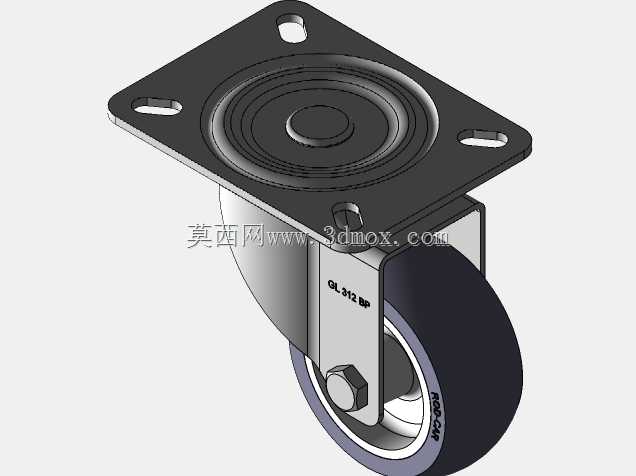

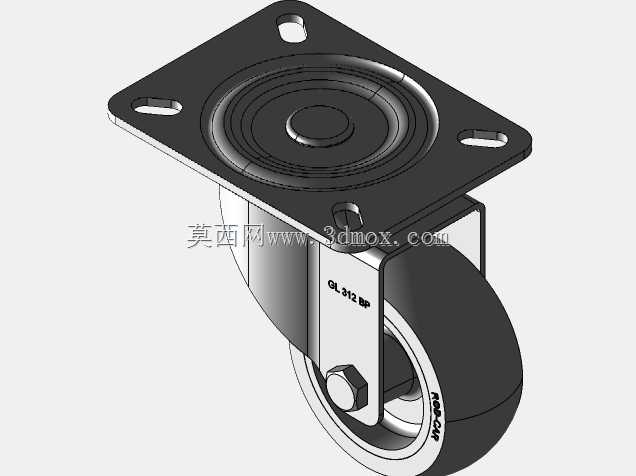

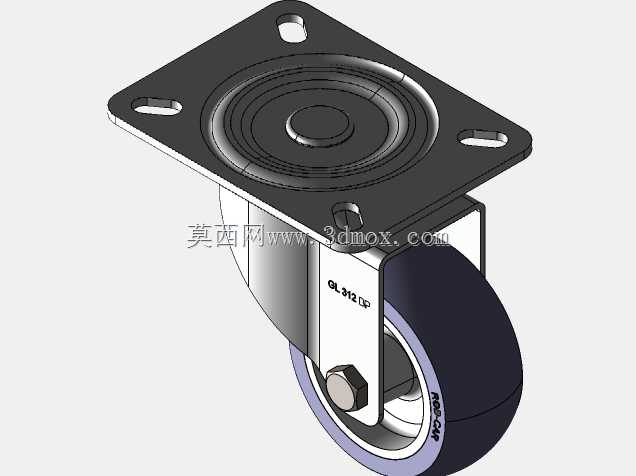

　　这款平板式万向脚轮的设计，首先要匹配的是车间内中小型周转工装、轻型货架、可移动检测台这类需要频繁移位、同时对转向灵活性有要求的场景，日常使用中这类载具往往需要在狭窄通道内转向、避让工位障碍物，所以万向回转结构的可靠性是设计时优先考量的核心点。从结构上看，顶部的四孔安装法兰采用冲压钢板成型，法兰面做了平整化处理，安装孔的孔位公差控制在±0.2mm范围内，适配市面上主流的型材框架、工装底板的安装孔距，不需要额外做扩孔或者补焊调整，现场安装时直接用螺栓穿入锁紧即可，法兰盘的厚度根据额定承载做了匹配，在30-60kg的额定载荷下，不会出现法兰面翘曲、安装孔变形的问题。回转部分采用双滚珠跑道结构，也就是常说的双波盘回转支承，

　　上下两排钢珠分别承受轴向载荷和径向倾覆力矩，当脚轮在不平整地面推行、或者载具偏载的时候，双滚珠结构能避免回转卡滞，不会出现转向发涩、甚至支架偏转锁死的情况，支架表面做镀锌钝化处理，应对车间内常见的潮湿、少量切削液溅落的环境，不会轻易出现锈蚀卡滞的问题，日常维护只需要定期清理滚珠跑道内的铁屑杂物，补充少量润滑脂就能保证长期顺畅转动。滚轮部分采用PVC材质的轮面，轮芯是硬质工程塑料结构，轮面的邵氏硬度控制在80A左右，推行的时候不会划伤环氧地坪、PVC地板这类常见的车间地面，同时轮面的阻尼特性适中，推行时噪音小，不会在安静的装配车间产生过大的异响，轮面和轮芯之间做了过盈压装配合，不会出现轮面和轮芯相对滑动、脱层的问题，

　　滚轮的转动副采用铆接式销轴结构，销轴和支架的安装孔之间有足够的配合间隙，同时铆接端头做了防松处理，长期颠簸推行也不会出现销轴脱出、滚轮脱落的情况。设计的时候也考虑了温度适用范围，在-10℃到50℃的环境区间内，PVC轮面不会出现低温脆裂、高温软化的问题，适配大部分常温生产车间、仓储区域的使用需求，不会因为季节性的温度变化导致脚轮失效。从安装边界来看，这款脚轮的总安装高度控制在较低的区间，不会过多抬升载具的重心，保证载具移动时的稳定性，法兰盘的四个安装孔对称分布，不管是正装还是偏转90度安装都能适配，支架的回转半径做了优化，转向时滚轮不会和安装底板、载具的侧边结构发生干涉，选型的时候只需要确认单轮承载满足载具总重量的1.5倍安全系数，

　　安装孔距匹配即可直接替换同规格的旧脚轮，不需要额外修改载具的底部结构。在实际建模过程中，各个部件的配合公差都做了还原，比如滚珠和跑道的间隙、滚轮和支架的侧隙、销轴的铆接余量都和实际量产产品一致，不管是用来做设备的整机运动仿真，还是做脚轮本身的结构优化验证，都能直接调用，不需要再额外调整配合参数。日常使用中这类脚轮常见的失效点比如回转结构进屑卡滞、轮面脱胶、支架变形，在这款结构里都做了对应的设计规避，比如回转结构的上盖和下支架之间留有很小的迷宫间隙，能阻挡大部分铁屑、灰尘进入滚珠跑道，轮面和轮芯的结合面做了滚花处理，提升结合力，支架的折弯处做了圆角过渡，避免应力集中导致重载下支架折弯开裂。
