120规格方形轴流散热通风冷却风机结构

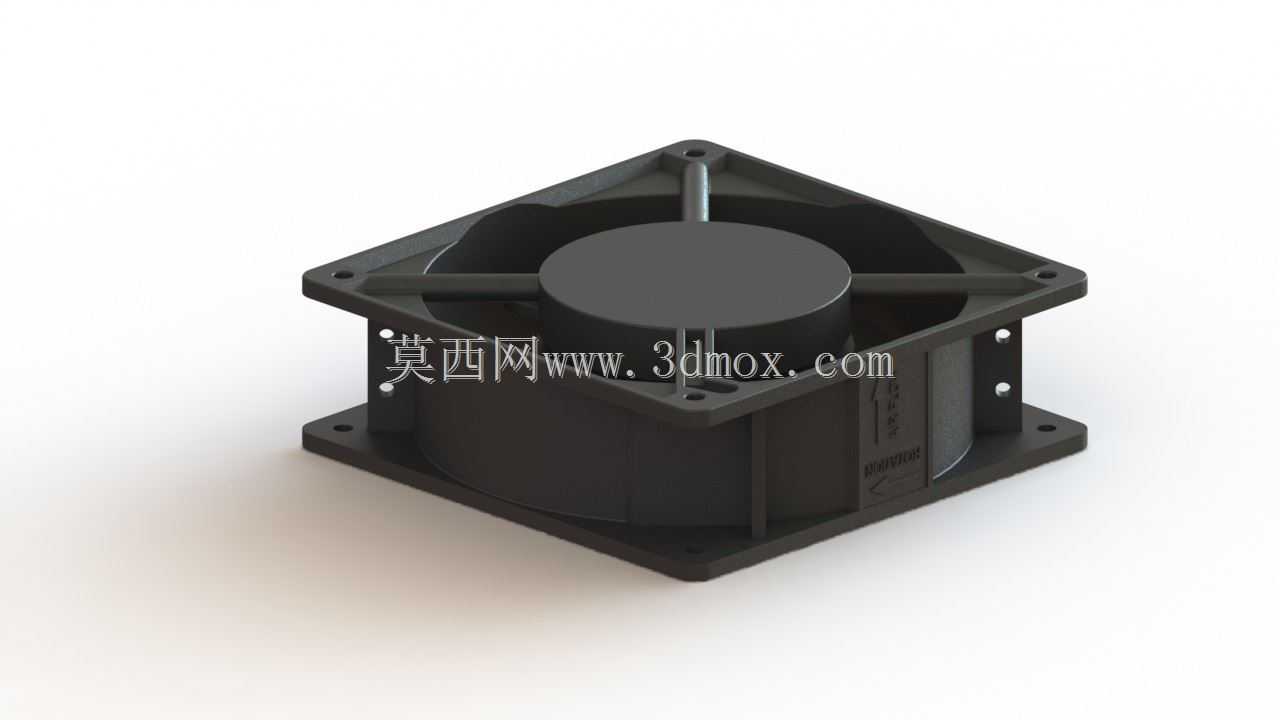

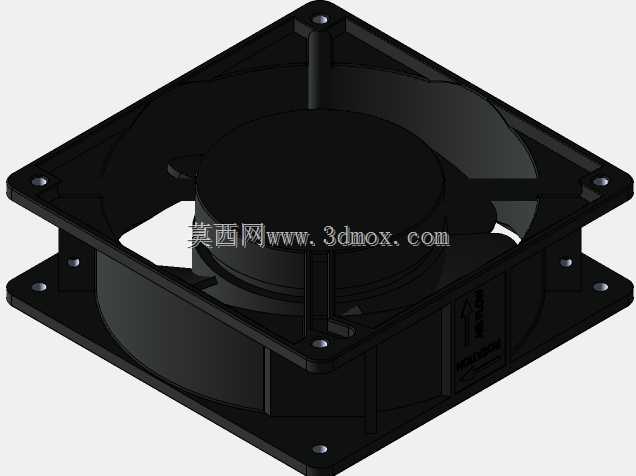

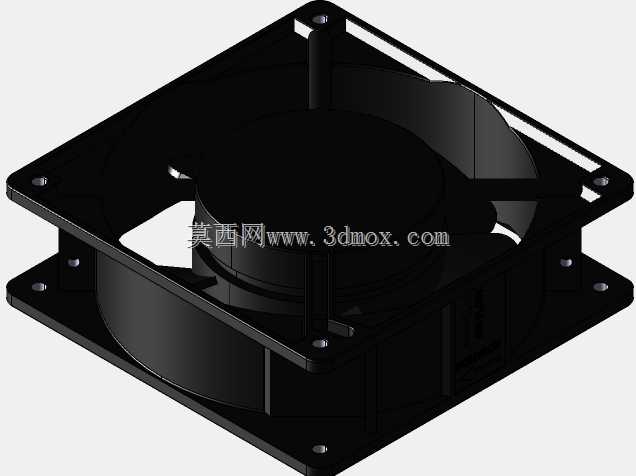

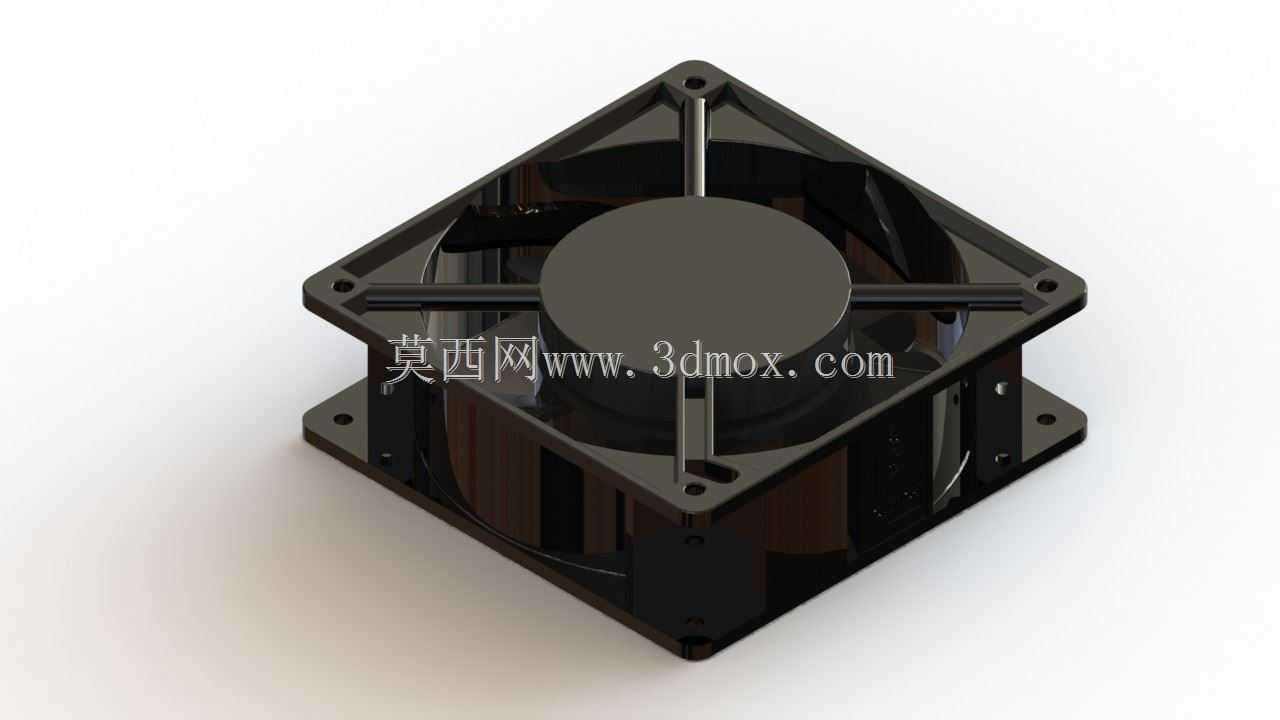

　　在工业电控柜、小型工控设备、服务器机柜、功率型电子设备的热管理设计环节里，这类120见方的轴流通风部件是选型频次极高的通用散热元件，很多刚接触结构设计的工程师容易把它当成标准外购件直接调用，却往往忽略安装边界、风阻匹配、固定方式的细节校核，最后装机时才发现干涉、风量不足或者固定孔位对不上的问题。这款方形轴流冷却部件的外框采用统一的120mm×120mm×38mm尺寸边界，是行业内沿用多年的通用安装规格，四个角的固定耳位预留了标准通孔，适配M4或者自攻螺丝的安装需求，安装孔的中心距严格遵循通用120风机的孔位规范，不需要额外做转接板就能直接固定在机柜面板、设备侧壁或者散热风道的预留位上。从结构设计逻辑来看，

　　外框采用一体式注塑成型的加强筋布局，四个角位做了加厚处理，避免螺丝锁附时出现框体开裂的问题，中间的电机容纳舱通过四根径向的支撑筋和外框连接，支撑筋的截面做了流线型修型，尽可能减少对进出风气流的切割扰动，降低运转时的风切噪音。叶轮采用七片后倾式叶片设计，叶片的曲率经过匹配转速的优化，在保证静压输出的同时，兼顾了风量与噪音的平衡，叶片和外框内壁的间隙控制在极小范围内，减少叶尖漏风带来的效率损失。实际应用场景里，这类风机既可以做吹风式安装，也就是把风机布置在发热元件的进风侧，通过强制对流把冷空气直接吹向功率器件、变压器、伺服驱动器这类发热源，带走热量；也可以做抽风式安装，固定在设备的排风出口，把设备内部淤积的热空气抽出，

　　形成内部的负压环境，让外界冷空气从设备的进风格栅自然流入，两种安装方式的选型需要根据设备内部的风道布局、发热元件的分布位置来确定，比如内部发热元件分散、没有封闭风道的设备，更适合抽风式安装形成整体的空气循环，而发热元件集中、有独立散热风道的设备，吹风式的散热效率会更高。做三维结构设计时，调用这类风机模型不能只看外形尺寸是否匹配，还要预留好接线的出线空间，风机侧面的出线位需要和设备内部的走线槽位置对应，避免线材被风机叶轮剐蹭，同时要注意风机的进出风侧不能有结构件遮挡，至少要预留10mm以上的净空距离，不然会大幅降低风机的实际通风效率，甚至导致风机负载过大缩短使用寿命。很多工程师做选型时只关注风量参数，忽略了静压值，在设备有防尘网、

　　通风孔开孔率不足的情况下，风阻会大幅升高，如果风机的静压参数不够，实际输出的风量会远低于标称值，最后导致设备散热不达标，出现过热保护的问题。这款风机的外框侧面做了定位凸台，安装时可以和机柜面板的预留卡槽配合，不需要额外做定位治具就能快速对准孔位，提升装配效率，外框的四个边角做了小圆弧过渡，避免安装时划伤操作人员的手部，也不会割伤设备内部的线材。从结构建模的细节来看，模型还原了风机的双层框体结构，也就是部分高静压型号会采用的双框叠加设计，两层框体之间通过卡扣或者螺丝固定，提升整体的结构强度，同时减少电机运转时的振动传递到设备壳体上，降低整机的共振噪音。叶轮和电机轴的配合位做了D型切面设计，避免叶轮运转时出现打滑空转的问题，电机的前后端都预留了轴承安装位，模型里也还原了轴承位的台阶结构，方便做后续的结构干涉检查。在做设备的热仿真分析时，这类风机的模型可以直接导入仿真软件，设置对应的风量风压曲线参数，就能模拟出设备内部的流场分布，提前发现散热死角，优化风道的结构设计，不需要再手动简化风机模型，节省建模的时间成本。日常做设备维护时，这类标准规格的风机通用性极强，不需要找特定品牌的配件，只要尺寸参数匹配就能直接替换，降低设备的后期维护成本，这也是12038规格风机能在工业散热领域应用这么广泛的核心原因，不管是小型激光设备、工控机箱、通讯机柜还是小型制冷设备、充电桩模块，都能看到这类风机的应用。
