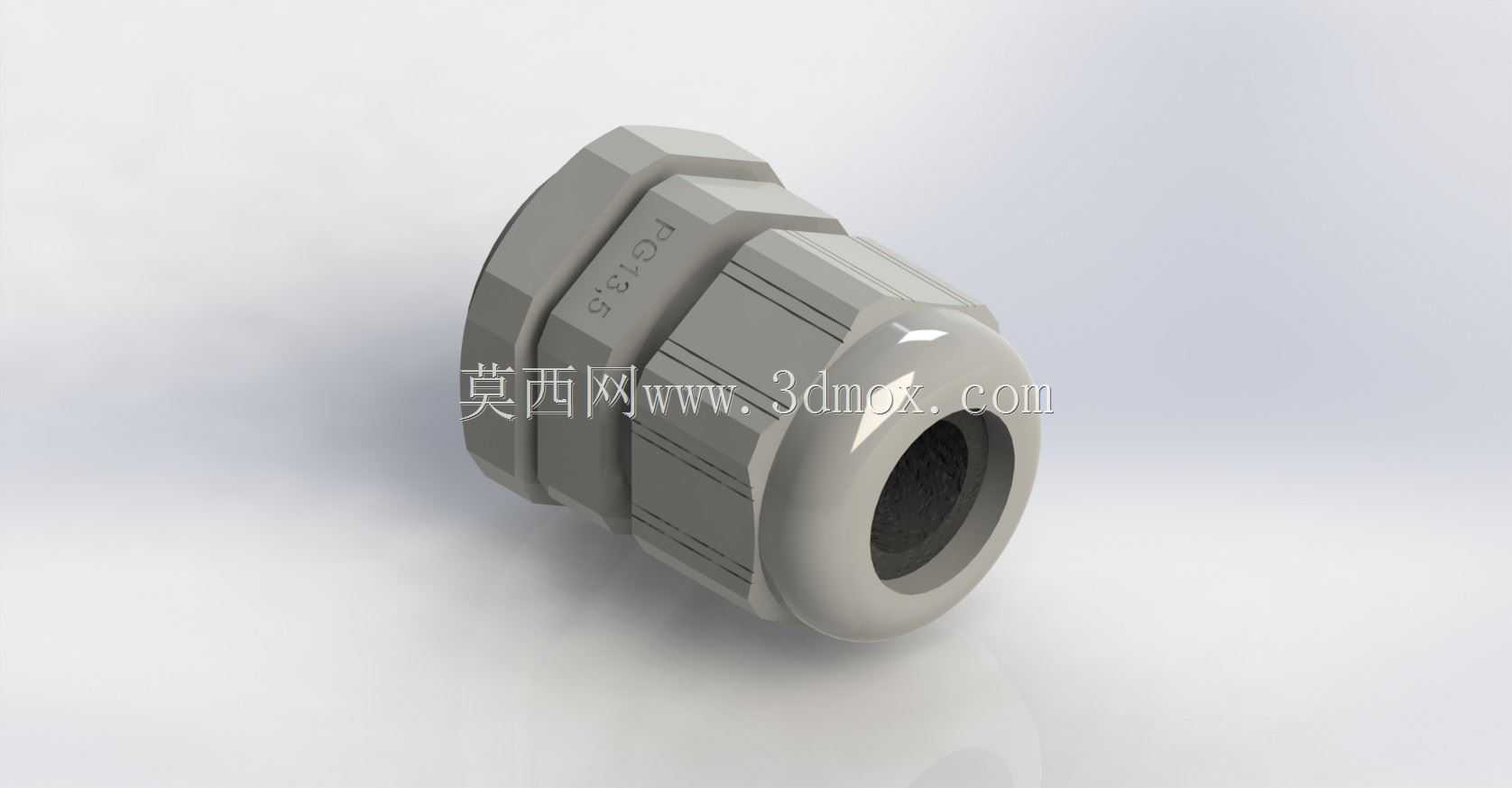

PG13.5尼龙电缆防水密封接头结构

　　这款PG13.5规格的尼龙电缆密封接头，是工业现场线缆穿舱布线环节里的常用连接件，日常在传感器接线、控制柜进出线、户外电气设备线缆引入口这类场景里随处可见。做结构设计的时候，首先要考虑的是现场安装的便捷性，接头整体采用分体式结构，分为主体、锁紧爪、密封胶圈、压紧螺母几个部分，不需要额外的专用工具，只需要用普通扳手拧紧压紧螺母就能完成安装，现场施工的时候能大幅节省布线工时。

　　从功能特性来看，这款接头的主体采用自熄性聚酰胺6.6材质，也就是常说的尼龙66，这种材料本身具备不错的机械强度，抗冲击性能优异，在-20℃到80℃的常规工业环境温度区间里都能保持稳定的力学性能，不会因为低温变脆或者高温软化。密封部分采用丁腈橡胶材质的密封圈，拧紧之后能牢牢包裹住穿过的电缆外护套，防护等级可以达到IP67，完全能应对户外淋水、粉尘环境下的使用需求，避免灰尘、水汽顺着线缆间隙进入设备内部造成电路短路或者元器件腐蚀。

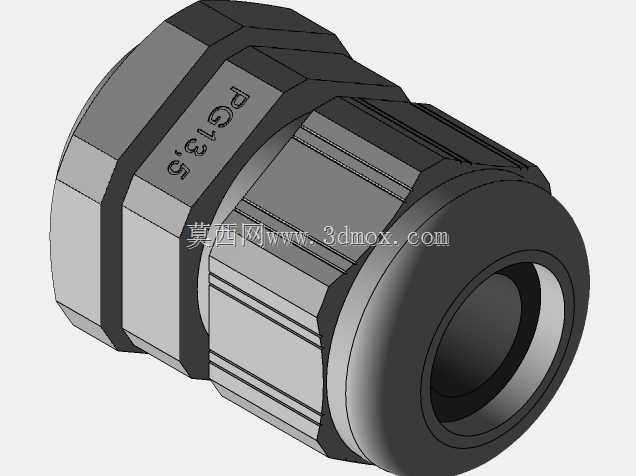

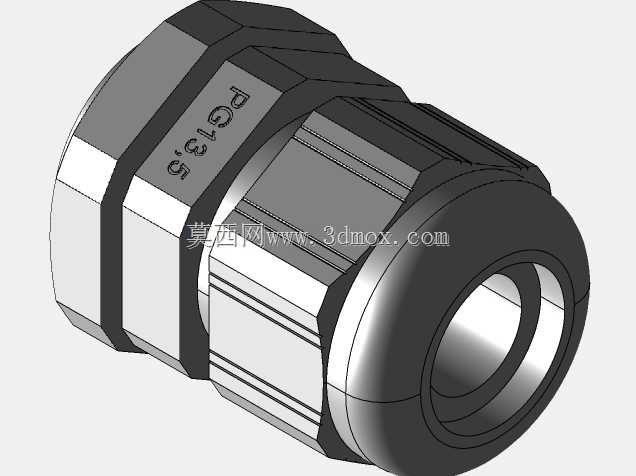

　　设计这款接头的三维模型时，首先要严格匹配PG13.5的螺纹标准，主体外侧的连接螺纹是德标PG螺纹，大径20.4mm，螺距1.41mm，这个尺寸要和设备柜体上的预制安装孔完全适配，不能出现螺纹错牙或者安装间隙过大的问题。内部的穿线孔直径要匹配对应规格的电缆外径，PG13.5规格对应的适配线缆外径范围是6mm到12mm，建模的时候锁紧爪的内锥面角度要和压紧螺母的内锥面完全贴合，当拧紧压紧螺母的时候，锥面的挤压力会推动锁紧爪均匀向内收缩，既能牢牢抱紧电缆，提供足够的抗拉扯能力，避免线缆受外力拉扯的时候从接头里滑脱，又能给密封圈提供均匀的轴向压力，让密封圈和电缆外护套、接头主体内壁完全贴合，保证密封效果。

　　外形尺寸方面，接头整体的六角对边尺寸要符合标准紧固件的尺寸规范，方便现场用标准开口扳手或者套筒扳手操作，不会出现扳手卡不住或者打滑的问题。接头的外表面做了防滑的棱纹设计，在初步手拧的时候能增加摩擦力，不需要工具就能快速把螺母拧到贴合位置，提升安装效率。建模的时候还要注意各个零件之间的配合间隙，主体和压紧螺母的螺纹配合要预留合理的公差，既不能太松导致密封失效，也不能太紧造成拧动困难甚至螺纹滑牙。锁紧爪的瓣数设计为8瓣，这种结构在收缩的时候受力更均匀，不会出现局部压力过大损伤电缆外护套，或者局部压力不足导致密封、抱紧力不够的问题。

　　在实际设备选型的时候，要根据穿入电缆的外径选择对应规格的接头，同时还要确认安装面板的厚度，接头自带的锁紧螺母可以适配1mm到4mm厚度的柜体面板，安装的时候只需要在面板上开出对应尺寸的安装孔，把接头主体从外侧穿入面板，在柜体内部拧上锁紧螺母就能完成接头的固定，之后穿入电缆，拧紧外侧的压紧螺母就完成了整个安装流程。这种接头相比传统的橡胶护线圈，不仅能固定线缆、保护线缆穿板位置不被金属板边割伤，还能提供可靠的密封防护，同时具备一定的抗拉能力，在有振动的设备上使用的时候，也能避免线缆因为长期晃动出现接线端松脱的问题。

　　建模过程中，各个倒角和圆角的处理也贴合实际生产工艺，接头的所有锐边都做了R0.3以上的圆角处理，既避免安装的时候划伤施工人员的手，也不会割伤电缆的外护套。材质的选择上，尼龙66本身具备自熄特性，符合UL94 V2阻燃等级，在电气设备上使用的时候能满足基本的防火要求，即使遇到局部明火也不会持续燃烧，提升电气设备的使用安全性。另外这种尼龙材质的耐化学腐蚀性能也不错，在普通的工业环境里，接触到常见的机油、弱酸碱清洗剂都不会出现材质老化开裂的问题，能保证长期使用的可靠性。
