METALTEX TZ-93C安全联锁开关结构

　　在工业设备的安全防护体系搭建中，这类带插销结构的安全联锁开关是防护门、检修舱位安全回路里的核心执行部件，常见于自动化生产线的安全围栏门、机床设备的检修防护盖、冲压设备的操作安全门、物流输送线的隔离舱门等场景，当防护门被非正常开启时，开关会直接切断设备的动力控制回路，强制设备停止运行，避免操作人员误入危险区域遭遇机械伤害、触电等安全事故。

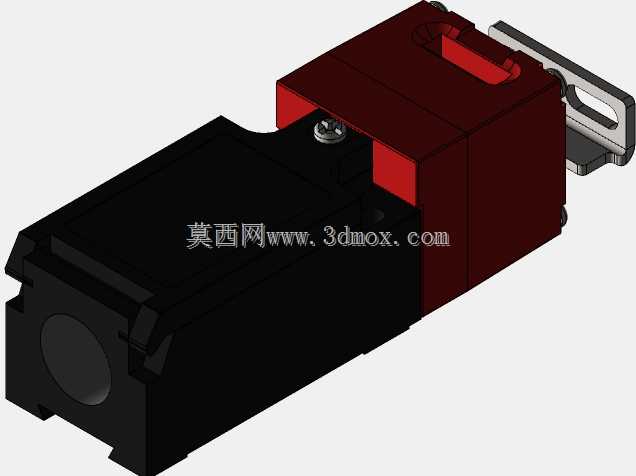

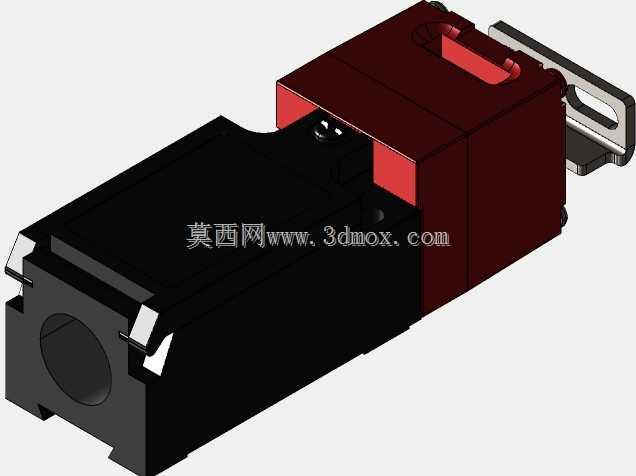

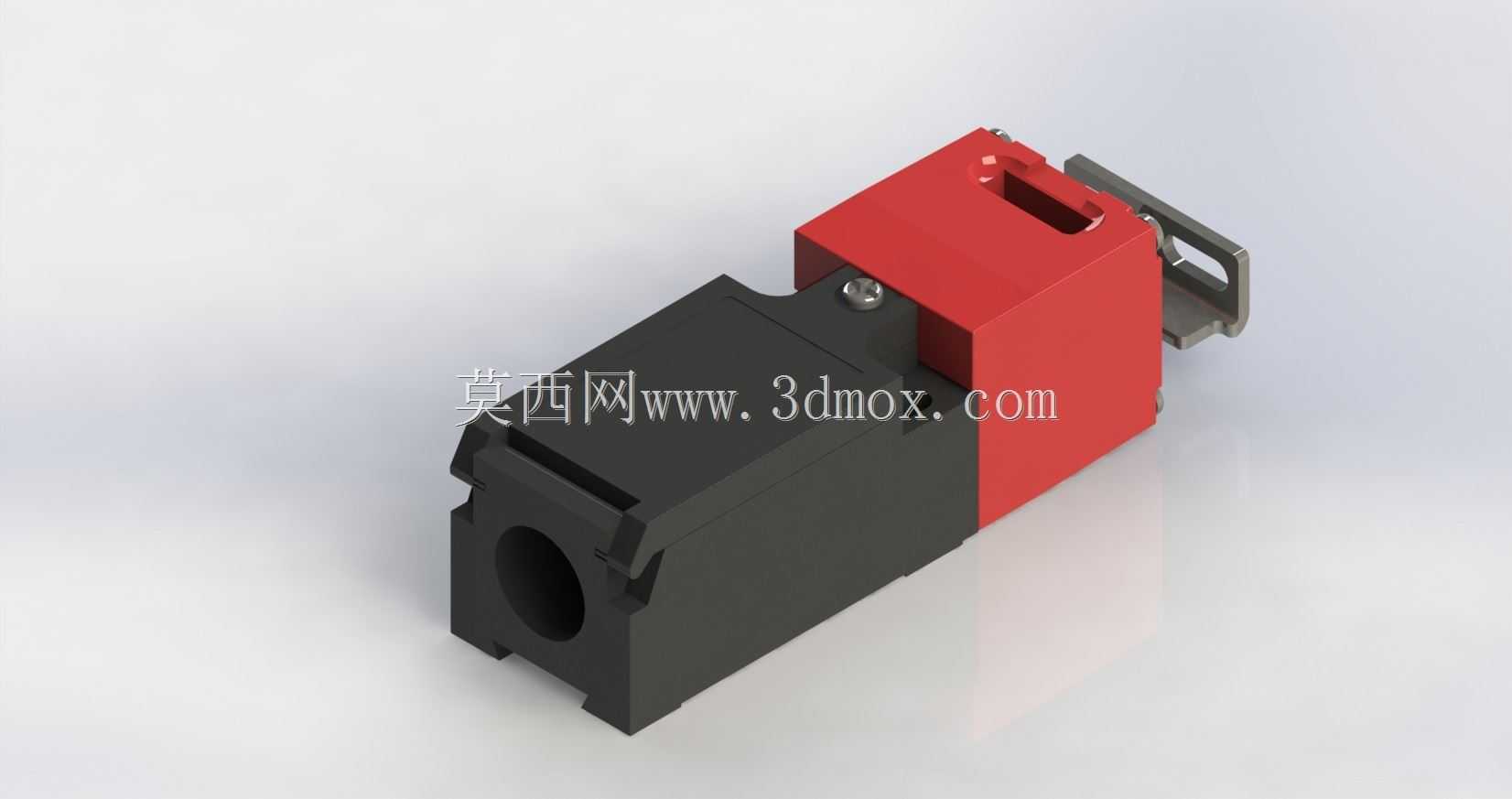

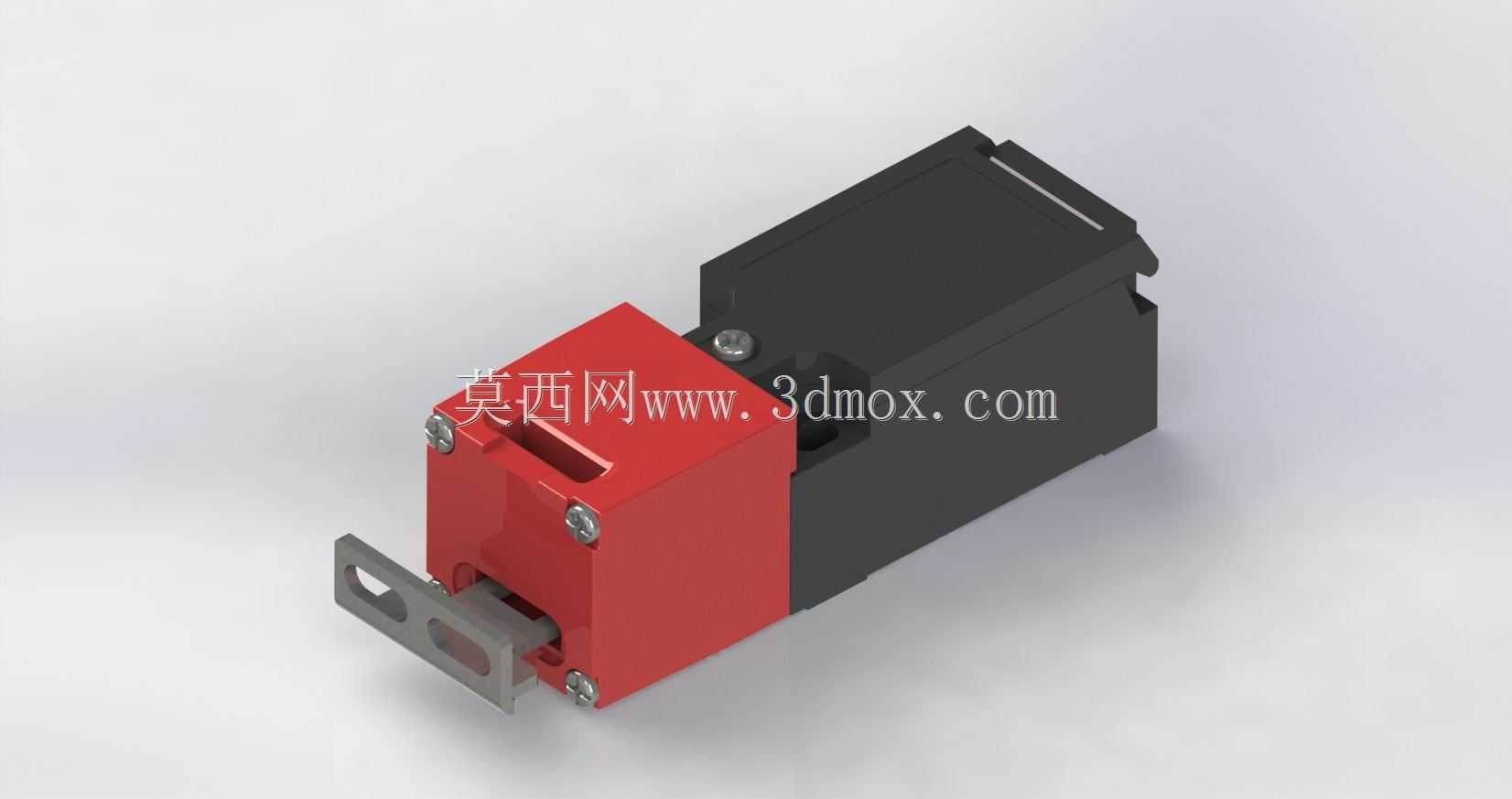

　　从结构设计来看，这款开关采用分体式插合结构，主体分为开关本体与配套的插销两个部分，开关本体采用黑红双色的工程塑料壳体，红色部分对应联锁触发的核心腔体，黑色部分为触点与接线容纳腔体，这种分色设计在现场安装与后期运维时，能让运维人员快速识别开关的触发端与接线端，降低现场接线、调试的出错概率。壳体的棱角处做了小圆弧过渡处理，既避免安装过程中尖锐棱角划伤操作人员，也能减少车间内粉尘、切削液在壳体棱角处的积留，适配机加工、装配车间等多粉尘、有少量切削液飞溅的工况。插销部分采用金属支架与塑料插舌结合的结构，金属安装支架预留了标准的安装孔位，可直接固定在防护门的活动侧，插舌插入开关本体的触发槽后，会推动内部的联锁机构动作，实现触点的通断切换。

　　设计过程中首先要考虑的是插合的容错性，车间现场的防护门在长期使用后难免出现铰链磨损、门体下沉错位的情况，因此插舌的导入端做了锥形导向设计，开关的触发槽也预留了足够的横向与纵向偏移余量，即使门体出现小幅度的错位，插舌也能顺利插入触发槽，不会出现门体关闭后开关无法正常触发的情况，降低后期的门体调整维护工作量。内部的触点结构采用强制断开设计，即使触点发生熔焊故障，插舌拔出时的机械推力也能强制将熔焊的触点顶开，避免开关失效导致安全回路无法断开，这一设计完全符合安全器件的失效安全原则，不会因为器件本身的故障导致安全防护功能失效。

　　安装边界方面，开关本体的底部预留了标准的导轨安装卡槽与螺丝固定孔位，既可以卡在电气柜内的标准DIN导轨上，也可以通过螺丝直接固定在设备的框架型材上，两种安装方式适配不同的安装场景：如果是安装在防护门的固定门框上，采用螺丝直接固定的方式能获得更高的安装强度，避免长期开关门的振动导致开关移位；如果是集成在电气柜内部的安全回路中，采用导轨安装的方式能提升柜内布线的整齐度，方便后期的器件更换。接线腔体的进线口采用标准的线缆格兰头安装位，可适配常用的工业线缆护套，保证接线后的防护等级，防止粉尘、水汽进入接线腔体导致触点短路、氧化等问题。

　　从实际使用的功能特性来看，这款开关的触点配置包含常开与常闭两组触点，常闭触点直接串联在设备的安全动力回路中，常开触点可接入设备的PLC信号回路，用于反馈防护门的开关状态，方便设备的控制系统采集门位信号，实现更精细化的安全逻辑控制，比如门体未关闭时设备无法启动、门体开启时设备的运行状态锁定等。开关的触发行程经过精准调校，插舌插入到指定深度后触点才会完成切换，避免因为门体的轻微振动、插舌的虚插导致开关误触发，减少设备的非正常停机次数，兼顾安全防护与生产运行的稳定性。

　　在建模还原的过程中，需要重点关注插舌与触发槽的配合间隙，既要还原实际产品的导向余量，也要保证插合状态下的结构对位准确；壳体上的安装孔位、导轨卡槽的尺寸需要符合通用的工业安装标准，保证模型导出后可直接用于设备的布局设计、安装干涉检查；分色的壳体结构需要准确还原不同部分的材质分界，方便后续做渲染、装配演示时的材质赋予；插销部分的金属支架需要还原其安装孔的位置与尺寸，保证在整体设备装配时，开关与门体、门框的安装位能完全匹配，不会出现建模尺寸与实际安装尺寸不符的问题，影响后续的工程出图与实际安装。
