火箭硬件双耳连接支座结构设计

　　在航天运载器的结构连接体系中，这类双耳式连接支座承担着箭体内部组件与外部挂载、或是不同舱段之间的载荷传递作用，是箭体结构中不可缺少的承力连接件。从实际使用场景来看，这类支座通常安装在箭体舱段的外壁或内部承力梁上，一方面需要为挂载的传感器、管线支架或是小型功能组件提供可靠的安装基准，另一方面要承受运载过程中的振动载荷、气动载荷以及发动机工作带来的交变冲击，对结构的强度冗余和应力分布合理性有极高要求。

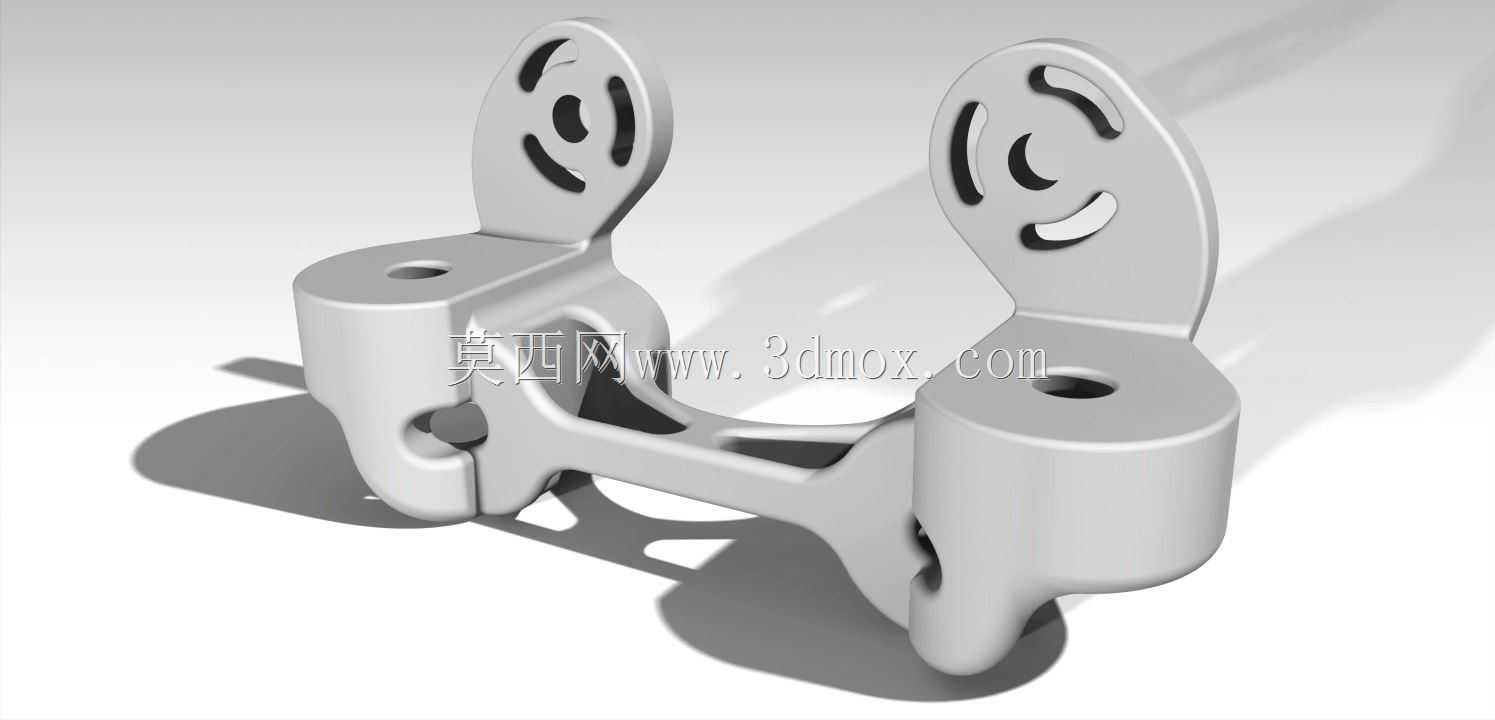

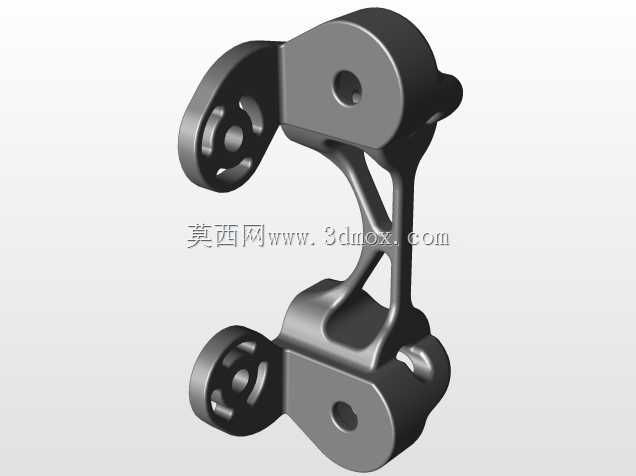

　　从结构功能特性来看，该支座采用对称式双耳布局，两个带弧形调节槽的耳片向上延伸，能够为配套连接件提供一定的角度调节余量，适配安装过程中存在的位置偏差，降低装配时的对位难度；下部两个带通孔的圆柱凸台是主要的安装固定位，通过螺栓与箭体承力面锁紧，中间的镂空连接臂在保证整体结构刚度的前提下，尽可能去除了非承力区域的材料，实现结构轻量化，这对于航天类零部件而言至关重要，每一克冗余重量的削减都能直接提升运载效率。

　　设计过程中，首先要明确载荷边界：这类支座需要承受不低于4500psi的静载荷，同时要覆盖飞行过程中的交变振动载荷，因此在结构拓扑优化阶段，需要重点关注耳片与连接臂的过渡区域、圆柱凸台与连接臂的结合位置，这些区域是天然的应力集中点。从最终的结构形态来看，所有转角位置都做了大圆弧过渡处理，避免直角带来的应力突变，耳片上的弧形槽边缘也做了加厚处理，防止槽口位置在受载时出现撕裂。中间连接臂采用变截面设计，在靠近两端圆柱凸台的位置截面厚度更大，向中间过渡时适当收窄，同时在臂身开设了工艺减重孔，这些孔的位置并非随意设置，而是经过拓扑优化后确定的低应力区域，去除材料后不会对整体承力能力造成明显影响。

　　关于安装边界，下部两个圆柱凸台的安装孔中心距是核心安装尺寸，需要与箭体承力面上的预装螺纹孔位置完全匹配，凸台的下端面为精加工贴合面，安装时需要保证与承力面的贴合度不低于85%，避免出现局部点接触导致的压溃问题。上部耳片的弧形槽宽度适配对应规格的连接螺栓，槽的弧形行程能够提供±15°左右的角度调节范围，安装时可以先将配套连接件通过螺栓预紧在耳片上，调整到合适角度后再锁紧螺栓，降低装配对位的精度要求，提升现场装配效率。

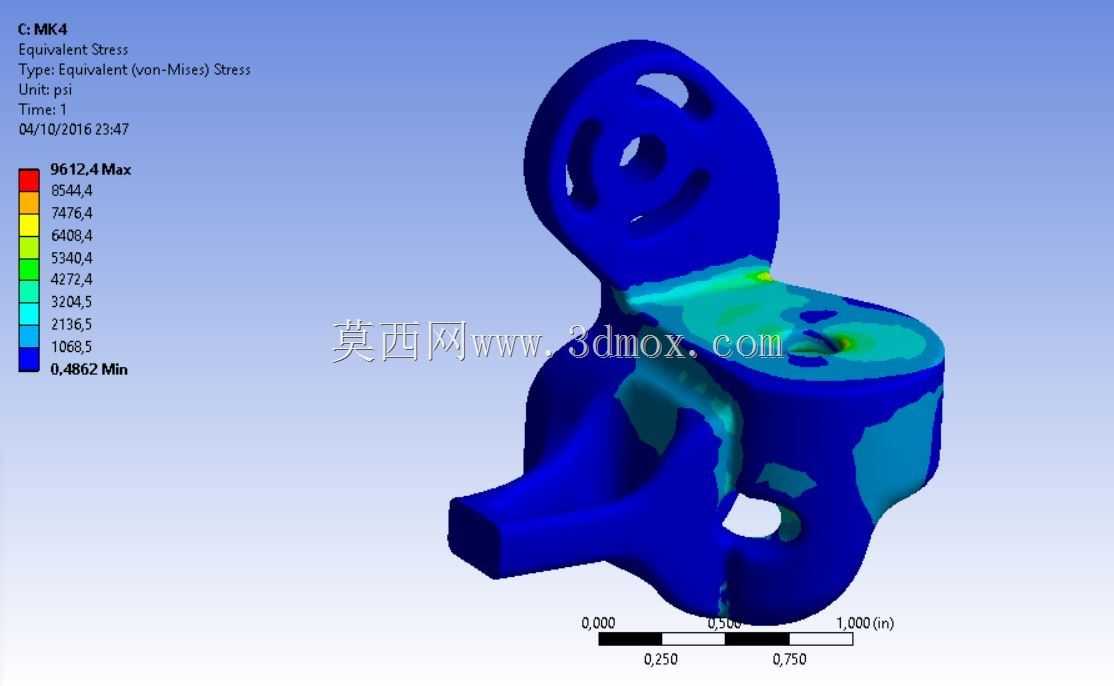

　　从应力校核的角度来看，常规工况下结构的大部分区域应力水平都控制在安全阈值内，仅在少数几何过渡位置存在应力集中，这些区域的最大应力接近4500psi的设计阈值，但范围极小，且这类局部高应力区域在实际生产中可以通过表面强化工艺进一步提升强度储备，不会影响整体结构的使用安全。另外，结构的整体刚度经过匹配设计，在额定载荷下的变形量控制在允许范围内，不会因为自身变形导致连接的组件出现位置偏移，保证挂载设备的工作精度。

　　这类结构的设计思路同样可以延伸到其他重载连接场景，比如工业设备中的重型支架连接、特种车辆的附件安装支座等，核心都是在保证承力能力的前提下，通过拓扑优化去除冗余材料，同时预留适当的装配调节余量，平衡结构性能、重量与装配便利性三者的关系。在建模过程中，需要特别注意所有过渡曲面的连续性，避免出现建模过程中的碎面、尖角，这些几何缺陷在后续有限元分析中会导致虚假的应力集中结果，影响校核判断，同时也会给后续的机加工艺带来不必要的麻烦，比如刀具路径突变、局部应力集中导致的零件报废等问题。
