达芬奇手稿复刻齿轮传动机械装置

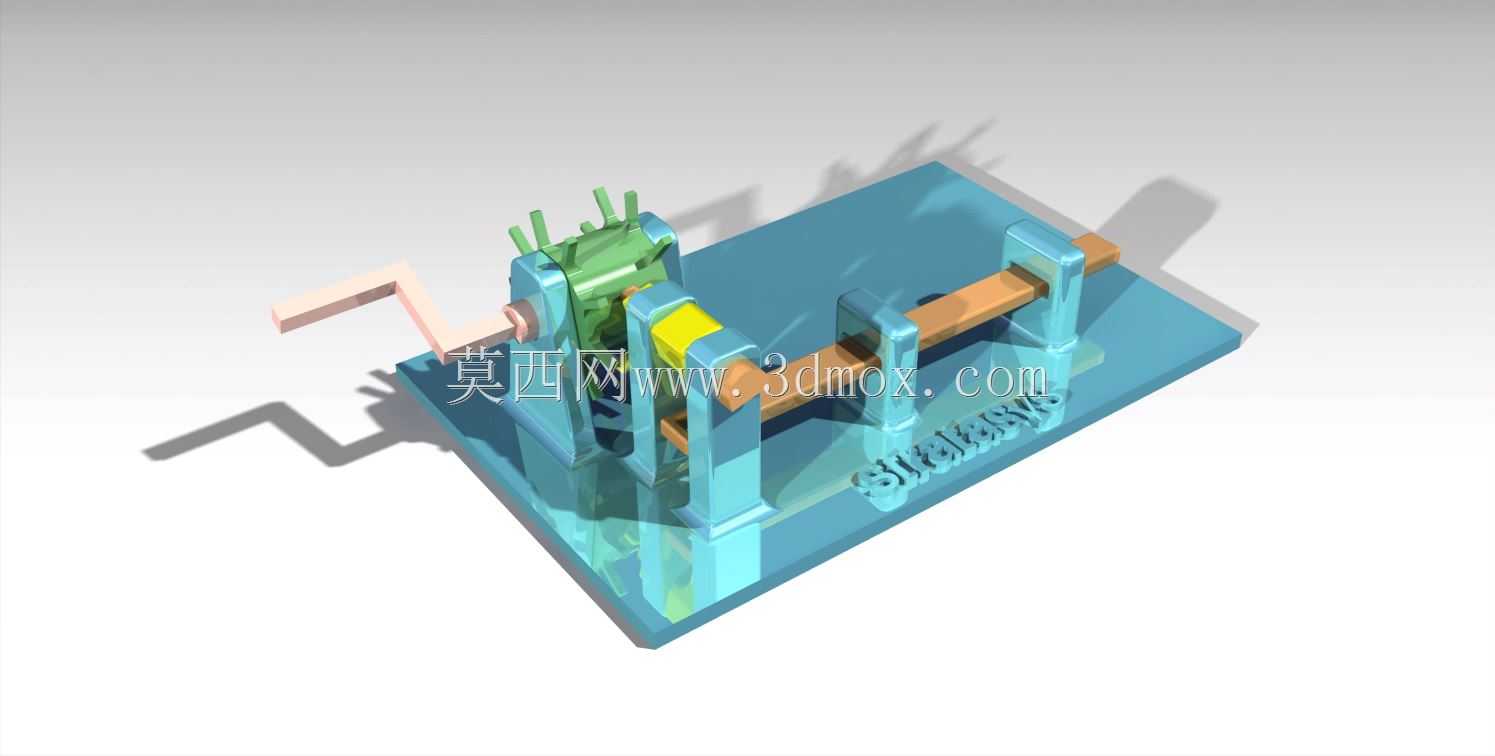

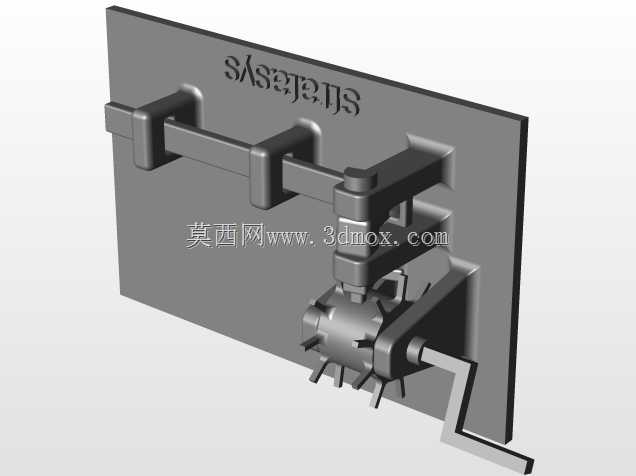

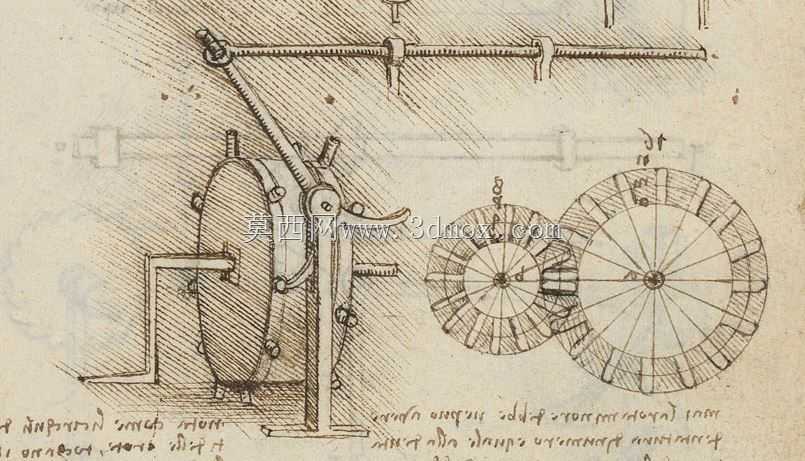

　　这套复刻自达芬奇手稿的齿轮传动机械装置，核心应用场景覆盖机械原理教学演示、古典机械结构研究、创意机械展品制作多个领域，在高校机械专业的认知实训课堂、科技馆的互动展项、复古机械爱好者的手工创作项目中都能适配。装置的核心用途是直观展示早期齿轮啮合、曲柄动力输入、间歇传动配合的机械逻辑，把平面手稿里的二维传动关系转化为可触摸、可运转的实体结构，让观察者能直接通过手动输入动力，看清每一级传动的运动轨迹与力的传递路径。从功能特性来看，装置采用一体化底板作为承载基准，所有传动构件都通过立式支撑座固定在底板上，输入端设置了手摇曲柄，转动曲柄时，动力首先传递到输入端的绿色齿轮组件，通过齿轮啮合将扭矩传递到平行布置的传动轴上，

　　轴上的黄色构件作为传动中间件，配合轴系的支撑结构完成动力的换向与传递，最终带动输出端的构件完成预设的往复运动，整个传动过程没有冗余构件，每一个零件都承担明确的传动或支撑作用，完全遵循达芬奇手稿里的极简机械设计逻辑。设计思路上，首先还原了手稿里的机构传动比关系，在不改变核心传动逻辑的前提下，对零件的壁厚、支撑座的受力截面做了工程化优化，避免3D打印制作时出现薄壁开裂、支撑不足的问题，同时兼顾了零件的装配工艺性，所有轴与孔的配合都采用间隙配合公差，手动装配即可完成，不需要额外的紧固件或者粘接工序，底板上预留的定位凸台，能让支撑座在装配时快速定位，减少装配调试的时间。外形尺寸方面，整套装置的底板采用矩形平板结构，

　　长度方向适配常规的桌面摆放需求，宽度方向预留了足够的手摇操作空间，整体高度控制在成年人坐姿观察的舒适视角范围内，安装边界上，底板底部为平面结构，可以直接放置在水平台面上使用，也可以通过底板四角预留的安装孔，配合螺栓固定在展示台或者实训台架上，不会出现运转时的晃动偏移问题。在结构细节处理上，齿轮的齿形参考了早期圆柱齿轮的齿廓设计，没有采用现代渐开线齿形，最大程度还原手稿里的原始设计特征，支撑座采用L型截面结构，在保证支撑强度的同时减少了材料的使用，传动轴采用等直径圆轴设计，轴端设置了限位结构，防止运转过程中轴件从支撑座中脱出，输入端的曲柄做了折弯处理，手摇操作时不会和底板或者其他构件发生运动干涉。这套装置在实际使用中，

　　不需要额外的动力源，仅通过手动摇转曲柄就能完整展示整个传动流程，运转过程中齿轮啮合的间隙经过调试，不会出现卡滞或者空程过大的问题，既可以作为机械原理教学的具象化教具，帮助初学者理解齿轮传动的基本逻辑，也可以作为古典机械复原的参考模型，为研究早期机械设计思路提供实体参照，对于3D打印爱好者来说，优化后的零件结构不需要额外添加支撑就能完成打印，打印完成后简单清理毛刺即可完成装配，大幅降低了古典机械复原的制作门槛。
