轻量化航空连接支架结构设计

　　这款支架结构的设计初衷，是面向航空机载设备的安装固定场景，解决传统安装支架重量冗余、应力集中的常见问题。在实际装机场景中，这类支架需要承担机载传感组件、小型机载设备的承载功能，既要在设备振动、加速度过载的工况下保持足够的结构刚度，又要尽可能降低自身重量，匹配航空设备对重量控制的严苛要求。

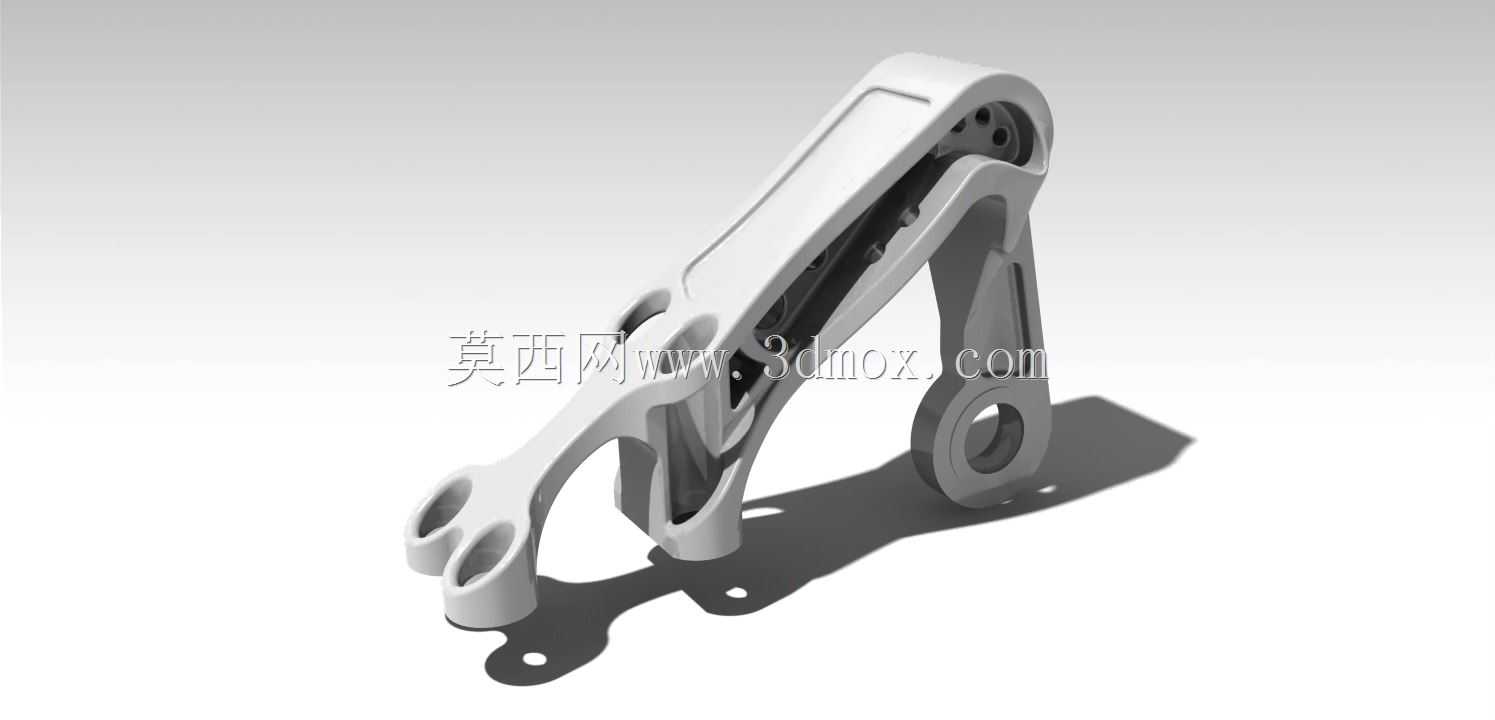

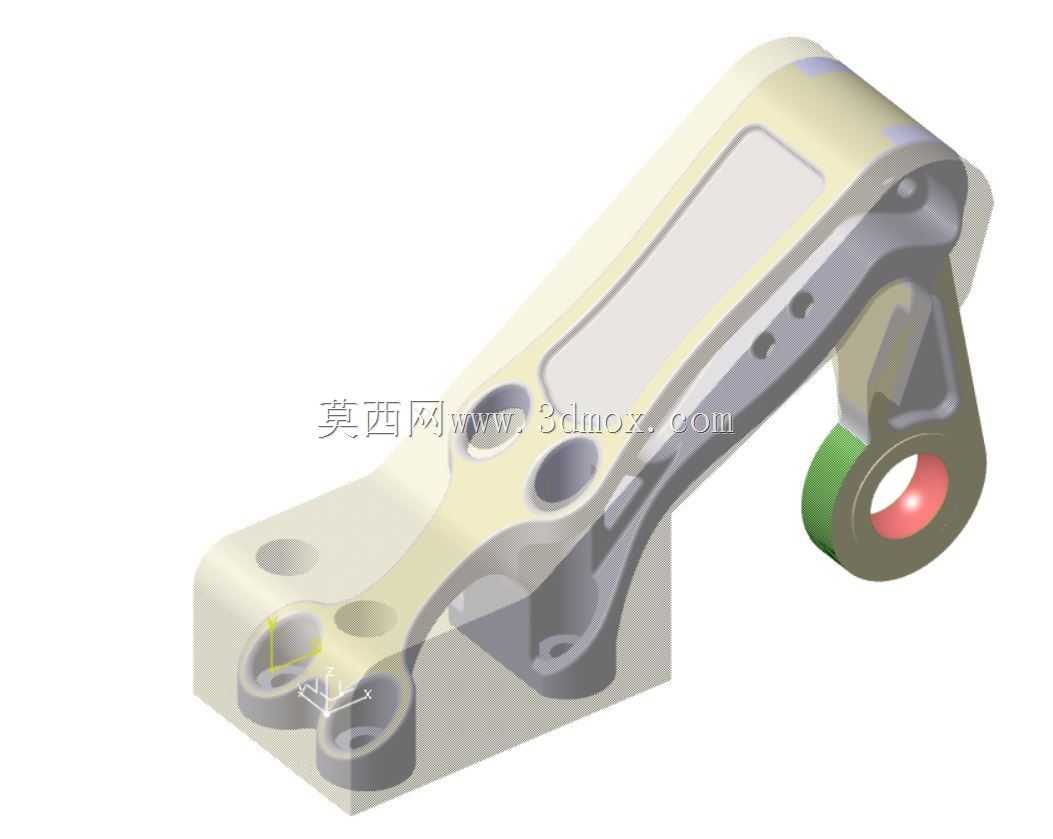

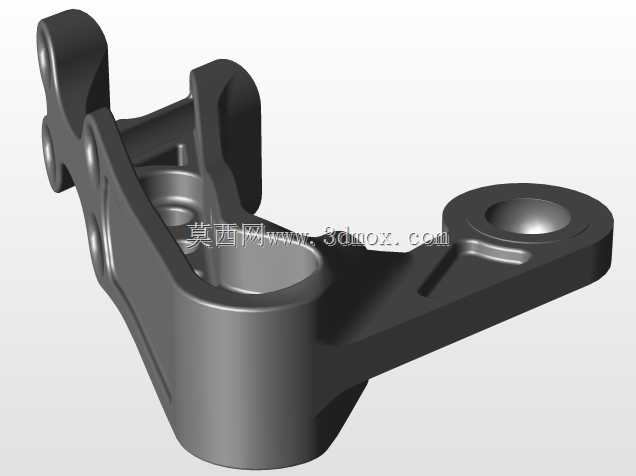

　　从结构受力逻辑来看，设计阶段首先梳理了安装边界的约束条件：支架底部设置两个带通孔的安装耳片，用于和底座平面通过紧固件锁紧，侧方的法兰连接位则用于对接设备侧的安装面，上部的铰接孔位用于和连杆类传力部件配合，三个连接点位的空间位置完全匹配机载设备舱的安装空间，不会和周边的管线、其他结构件产生干涉。整个结构的传力路径经过多轮拓扑优化，主承力筋条沿着荷载传递方向布置，在应力水平较低的区域做了大面积的材料去除，最终形成的镂空结构既没有打断连续的传力路径，又大幅削减了非必要的材料堆积。

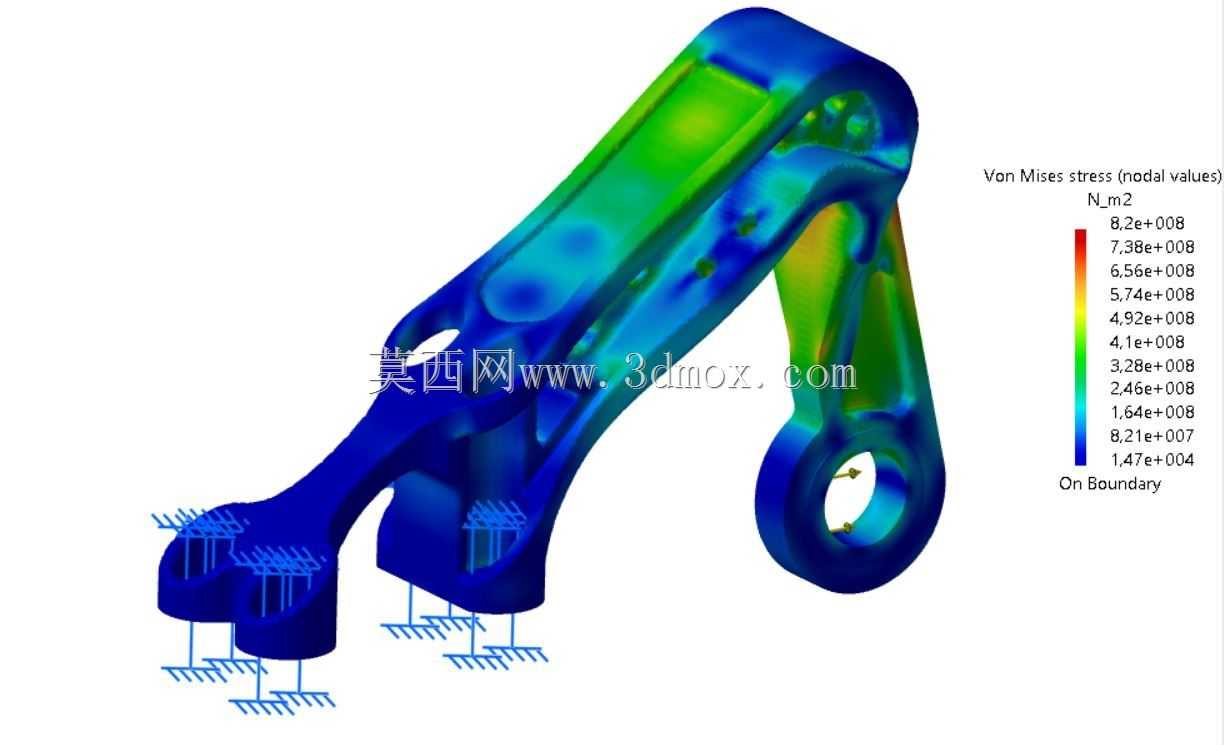

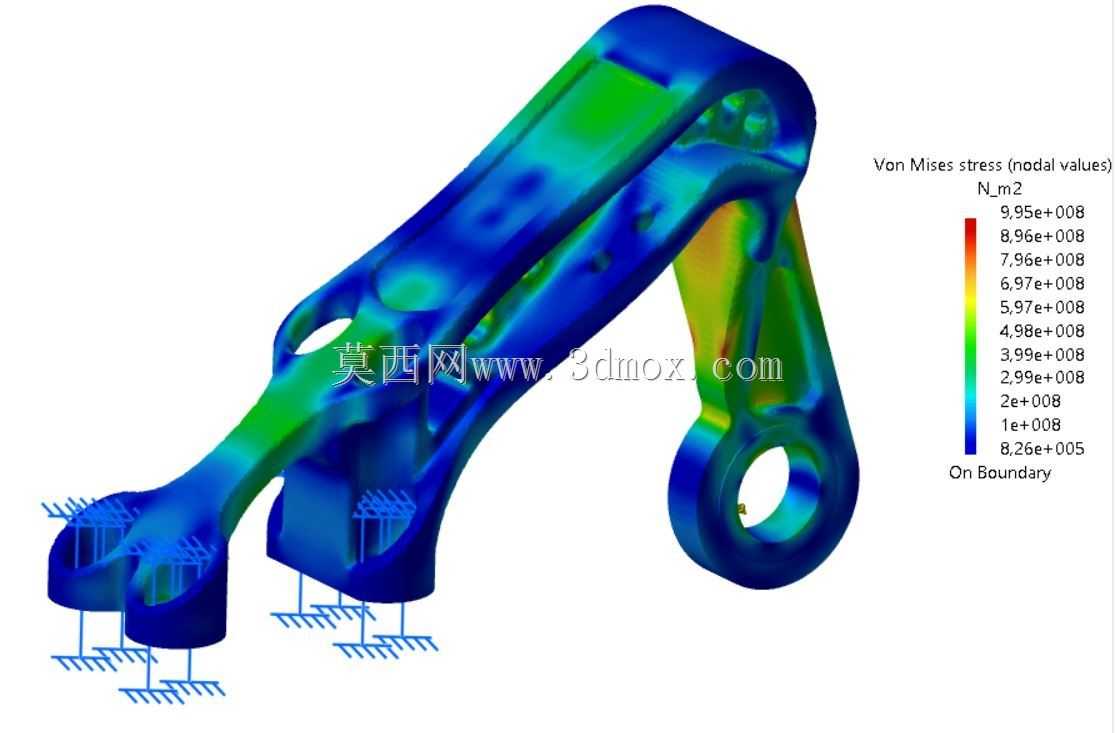

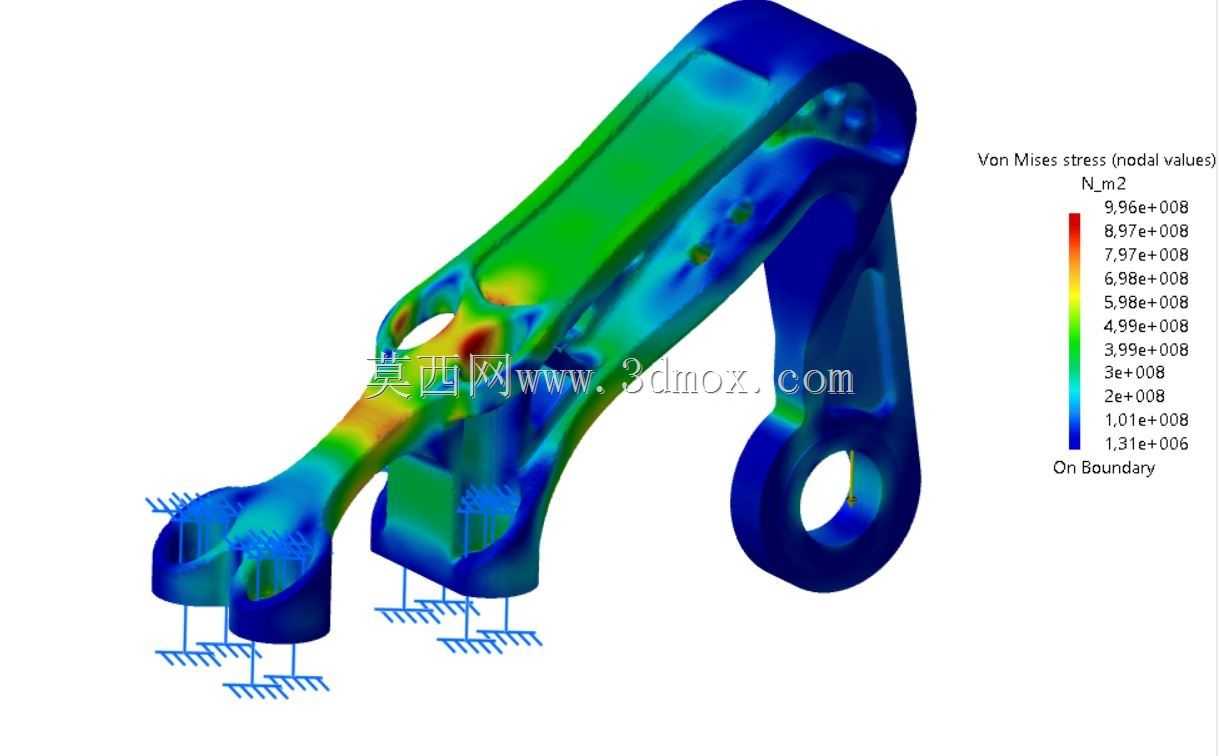

　　在功能特性上，该支架可以覆盖多工况下的荷载承载需求，所有受力工况下的结构应力均控制在材料许用应力范围内，不会出现局部应力超限导致的塑性变形问题。铰接孔位的壁厚经过针对性加强，能够承受反复铰接动作带来的交变荷载，避免长期使用后出现孔位磨损、形变的问题。底部安装耳片的贴合面做了平面度控制，安装后可以和底座表面完全贴合，不会出现安装间隙导致的附加振动。侧方法兰的连接孔位位置度公差控制在合理范围内，能够保证对接设备的安装精度，不需要现场额外修配即可完成装配。

　　设计过程中没有采用规则的块体切削思路，而是顺着应力流线生成曲面轮廓，所有的转角位置都做了圆角过渡，避免直角位置的应力集中问题。结构的壁厚经过梯度设计，主承力路径上的壁厚更大，非承力区域的壁厚适当减薄，在保证整体刚度的前提下进一步压缩重量。安装孔的周边都做了局部加厚处理，避免紧固件锁紧时出现局部压溃的问题。考虑到实际使用中的维护需求，支架的所有安装位置都预留了足够的紧固件操作空间，使用常规工具即可完成拆装，不需要特殊工装辅助。

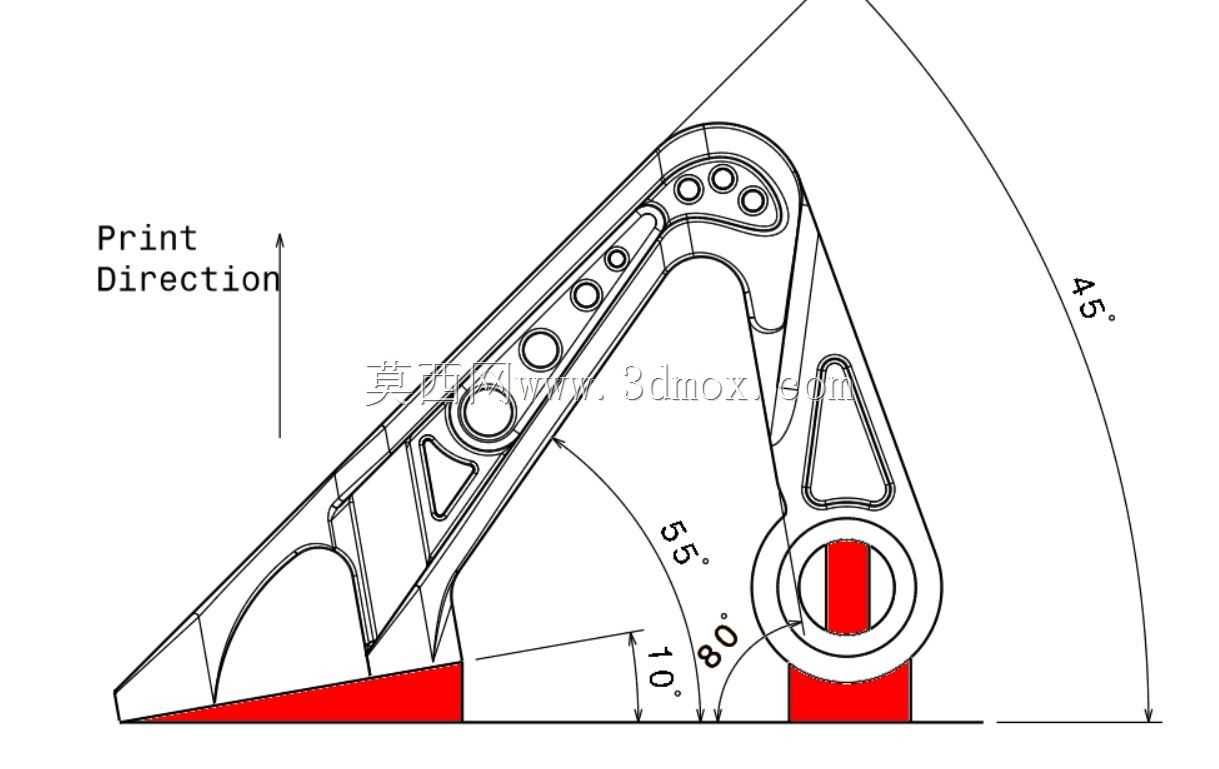

　　从安装边界来看，支架的整体外轮廓完全适配设备舱的预留安装空间，最大外轮廓尺寸不会超出舱体的安装边界，支架安装完成后，上部的铰接部件活动范围内没有其他结构遮挡，可以保证铰接动作的顺畅。侧方连接的设备安装后，设备的接线口、调试位都处于可操作空间内，不会因为支架的遮挡影响后续的设备调试与维护。整个结构没有复杂的倒扣、深腔特征，不管是采用机加工方式制作金属样件，还是采用增材制造工艺直接成型，都具备良好的工艺可行性，不需要额外设计支撑结构即可完成制作，成型后的表面处理也不存在难以加工的死角。

　　在实际选型适配中，这类支架可以直接替换同安装尺寸的传统铸造支架，在承载能力不降低的前提下，自身重量相比传统结构有明显下降，非常适合对重量敏感的航空、高端装备安装场景。结构的受力冗余量经过校核，即使在超出额定荷载一定比例的极端工况下，也不会出现瞬间断裂的问题，具备足够的安全裕度。
