NASA实验附属系统EAS安装承载装置

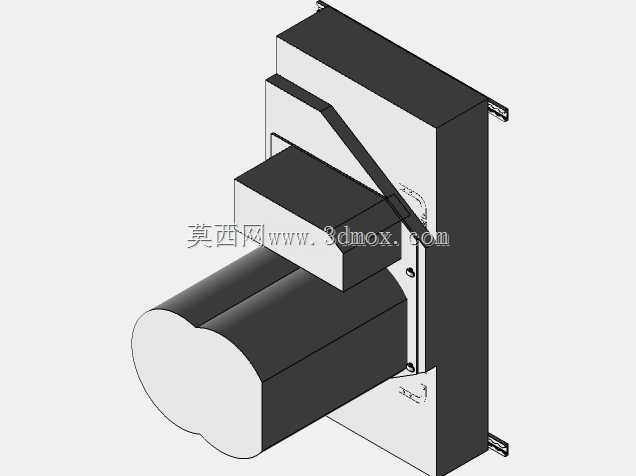

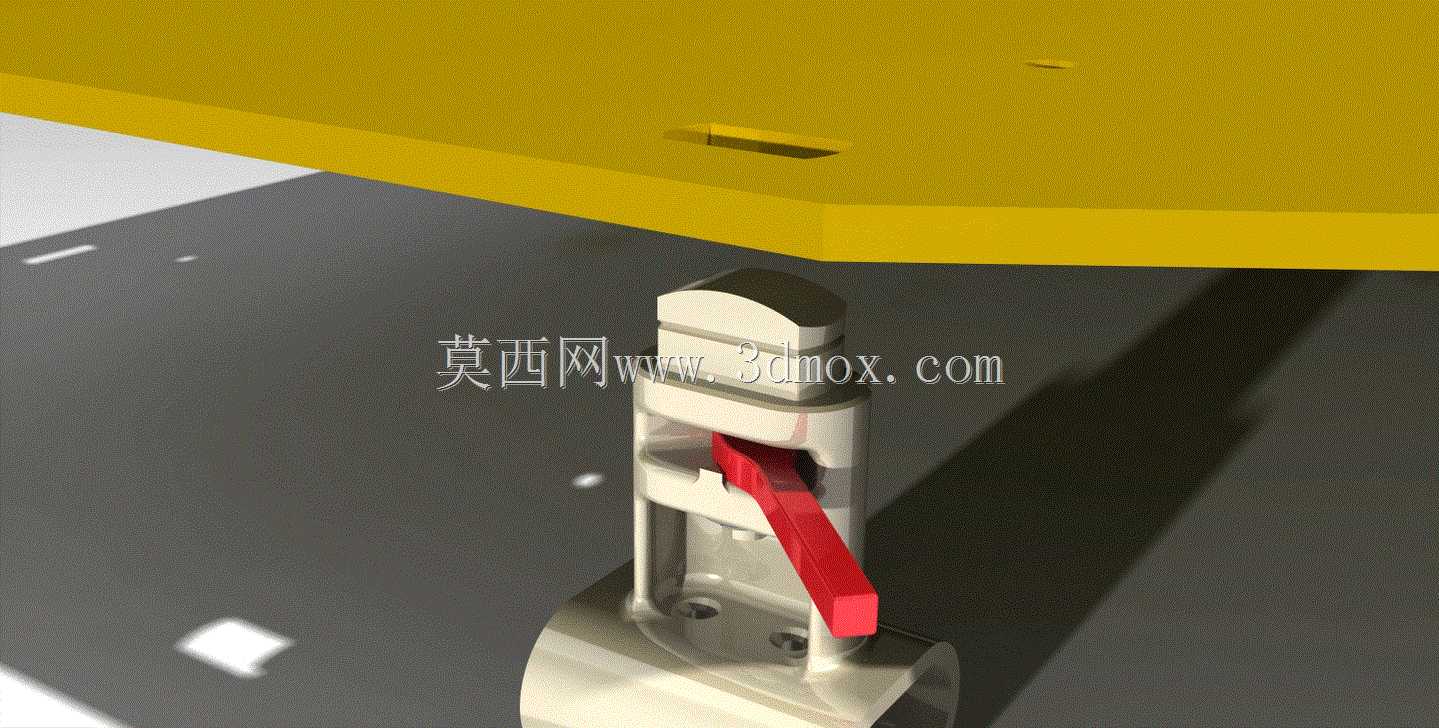

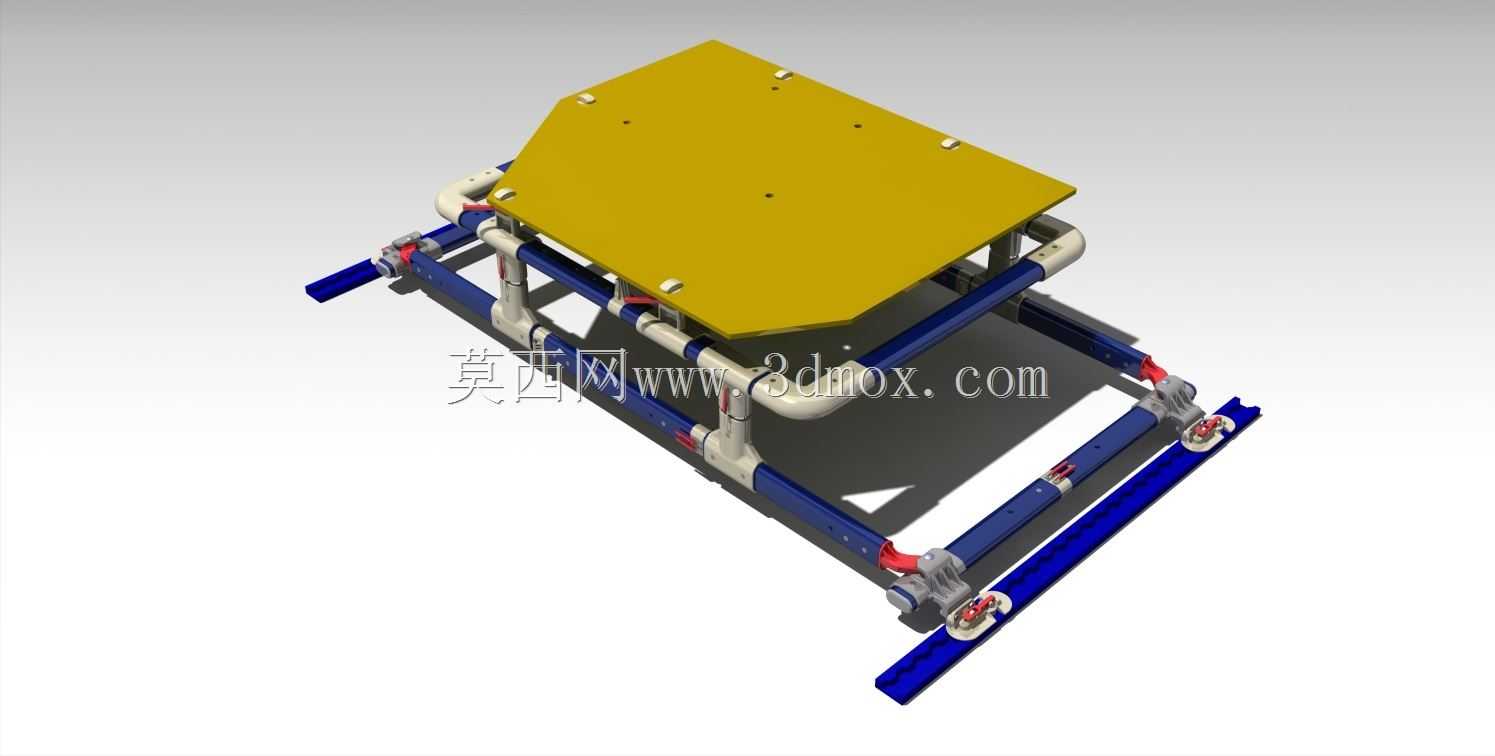

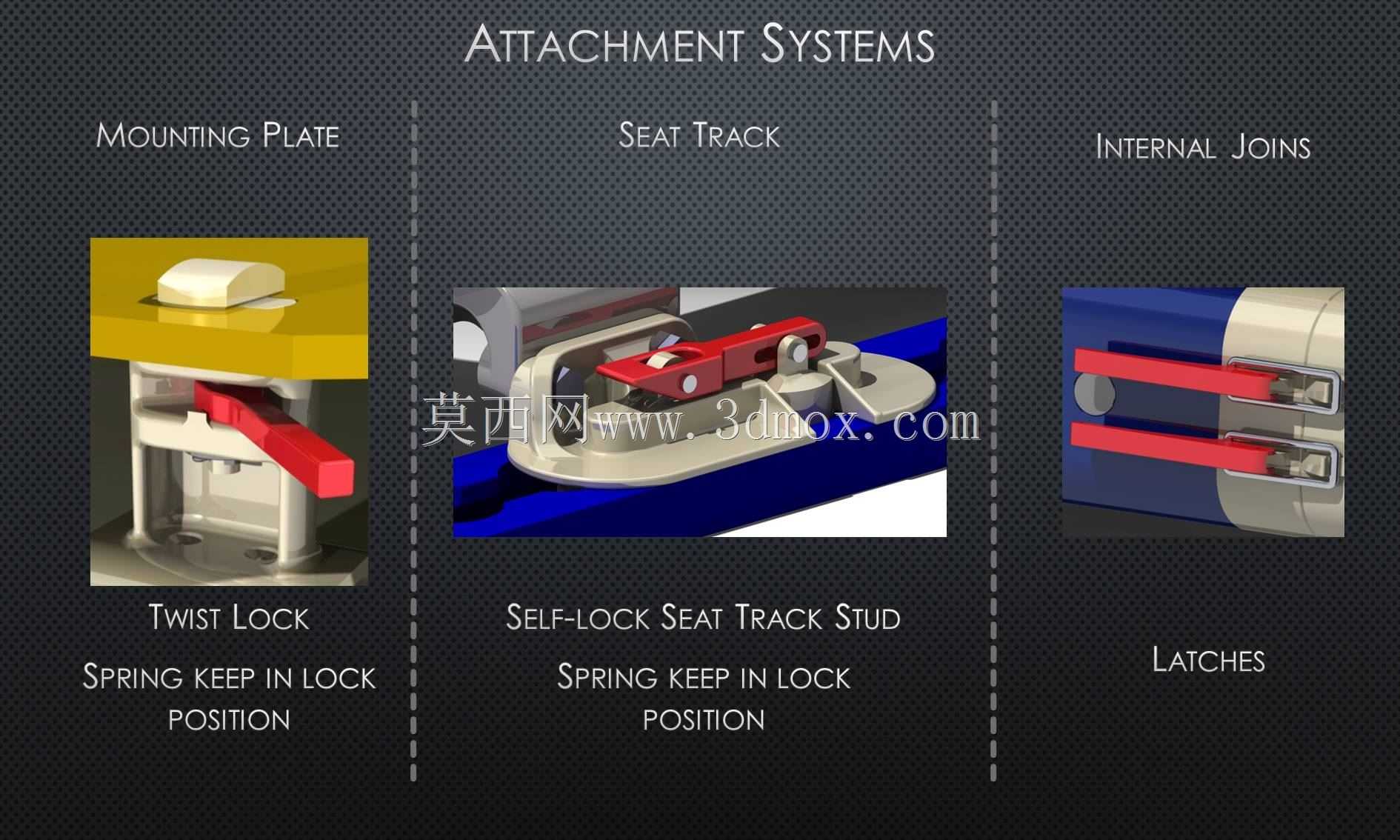

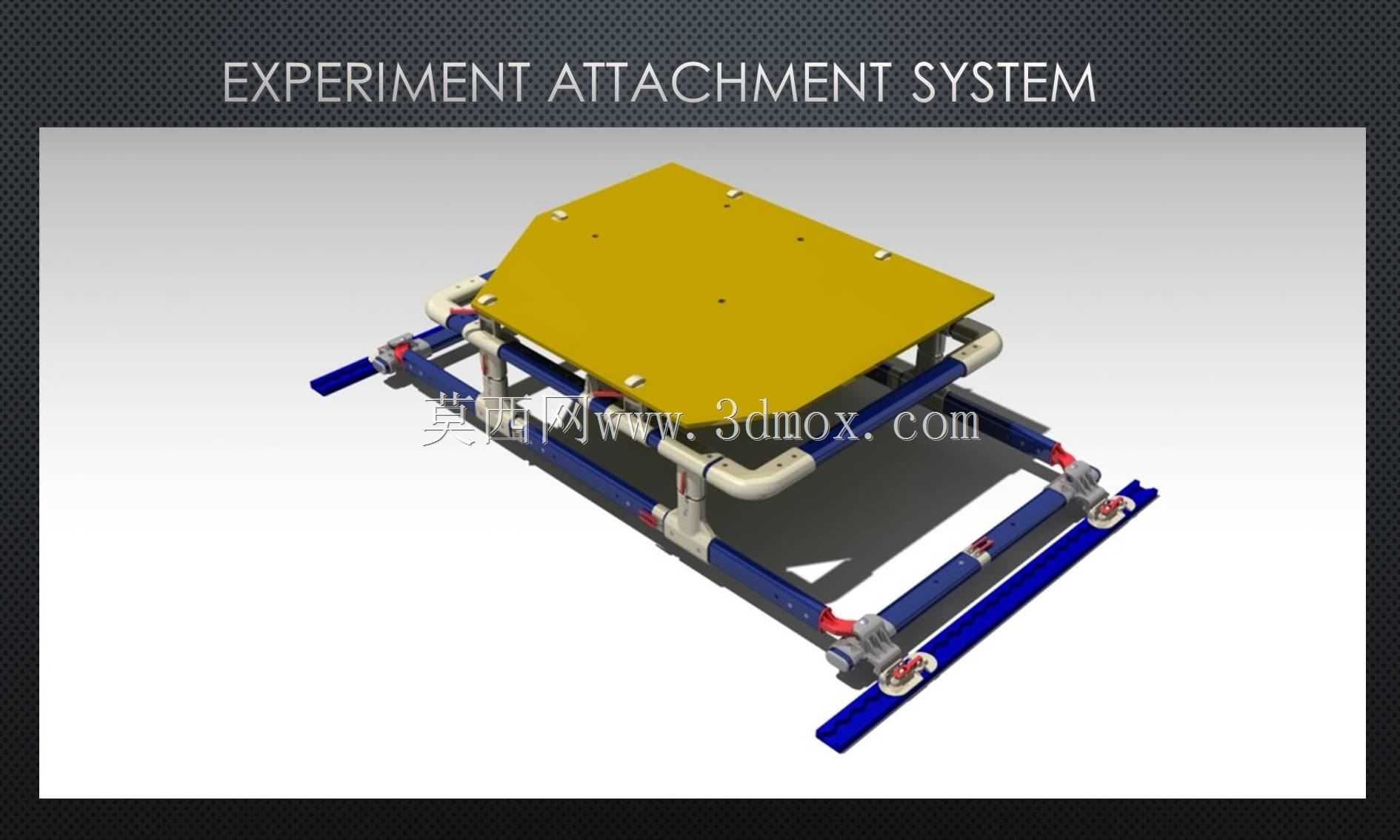

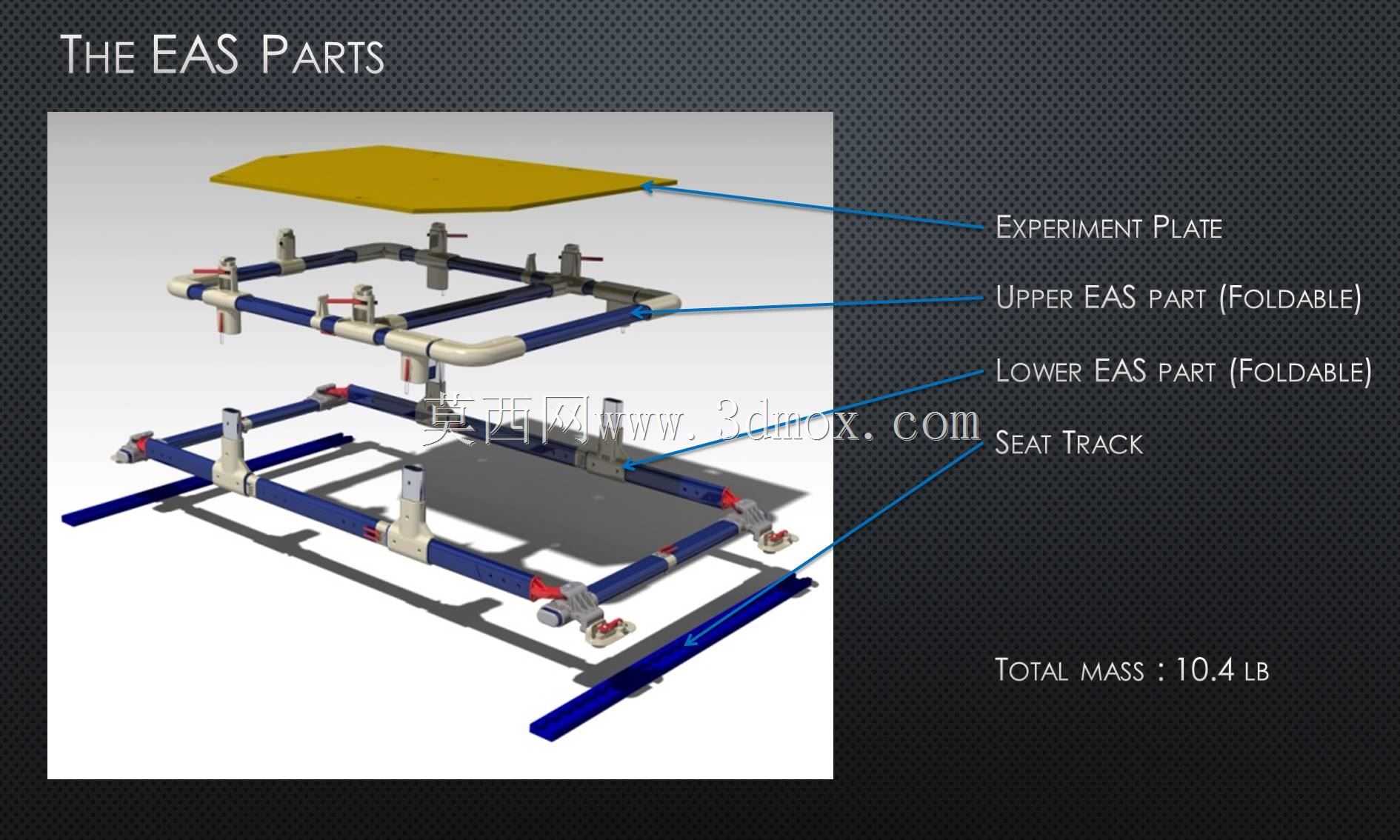

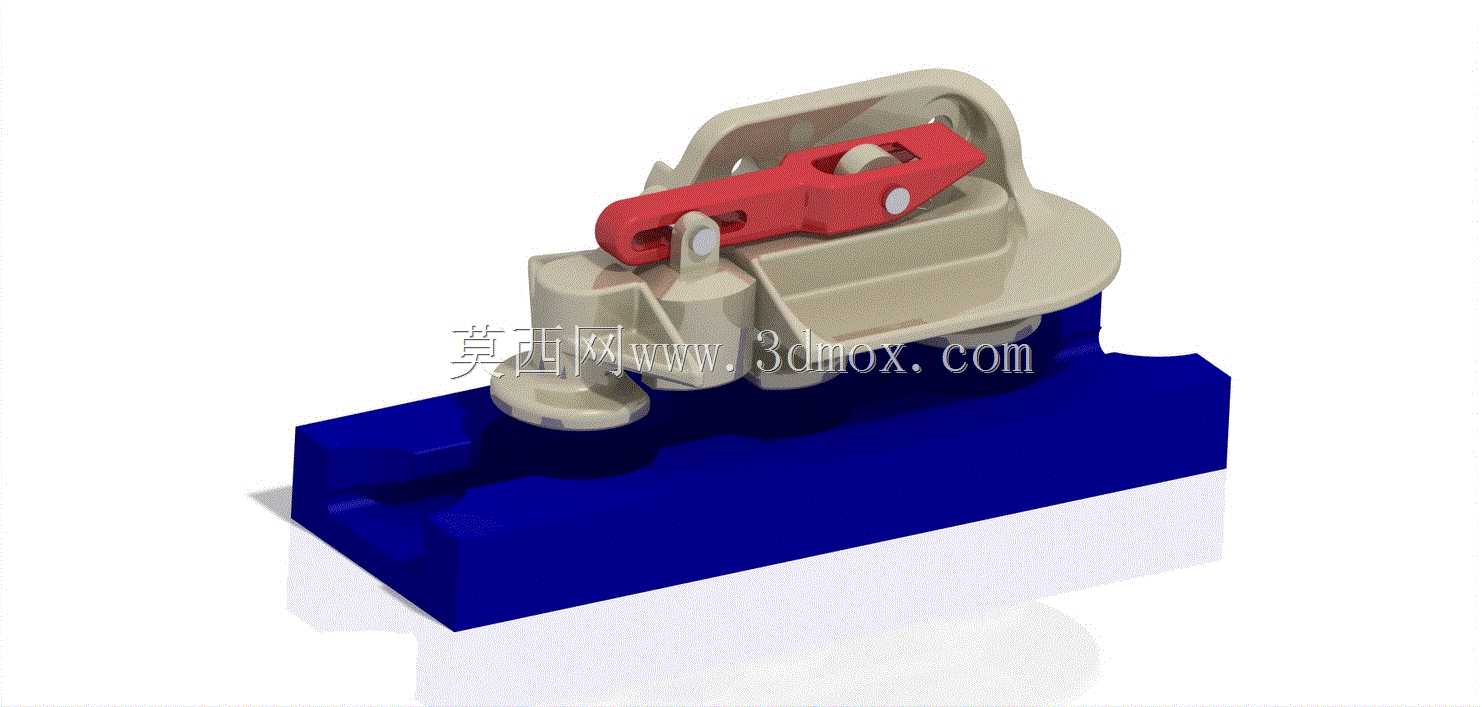

　　该装置面向在轨航天实验的载荷挂载场景设计，核心用途是为舱外或舱内实验载荷提供可靠的安装接口与承载支撑，适配空间站现有座椅导轨的安装基准，无需额外改动舱体原有结构即可完成部署。从结构功能来看，装置底部设置两组平行的导轨适配夹块，夹块与导轨接触面做了仿形匹配设计，可沿导轨槽滑动调整安装位置，到位后通过侧边的锁紧组件完成固定，锁紧结构采用楔面自锁原理，可在无额外工具辅助的情况下完成手动锁紧操作，避免在轨操作时工具脱落带来的安全隐患。上部承载面板采用平板式结构，面板上预留多组规则排布的安装孔位，孔位间距遵循航天载荷通用安装接口标准，可适配不同尺寸规格的实验载荷挂载需求，面板与下部支撑框架之间采用刚性连接，保证载荷安装后的整体刚度，避免在轨机动时产生过大的结构晃动影响实验精度。

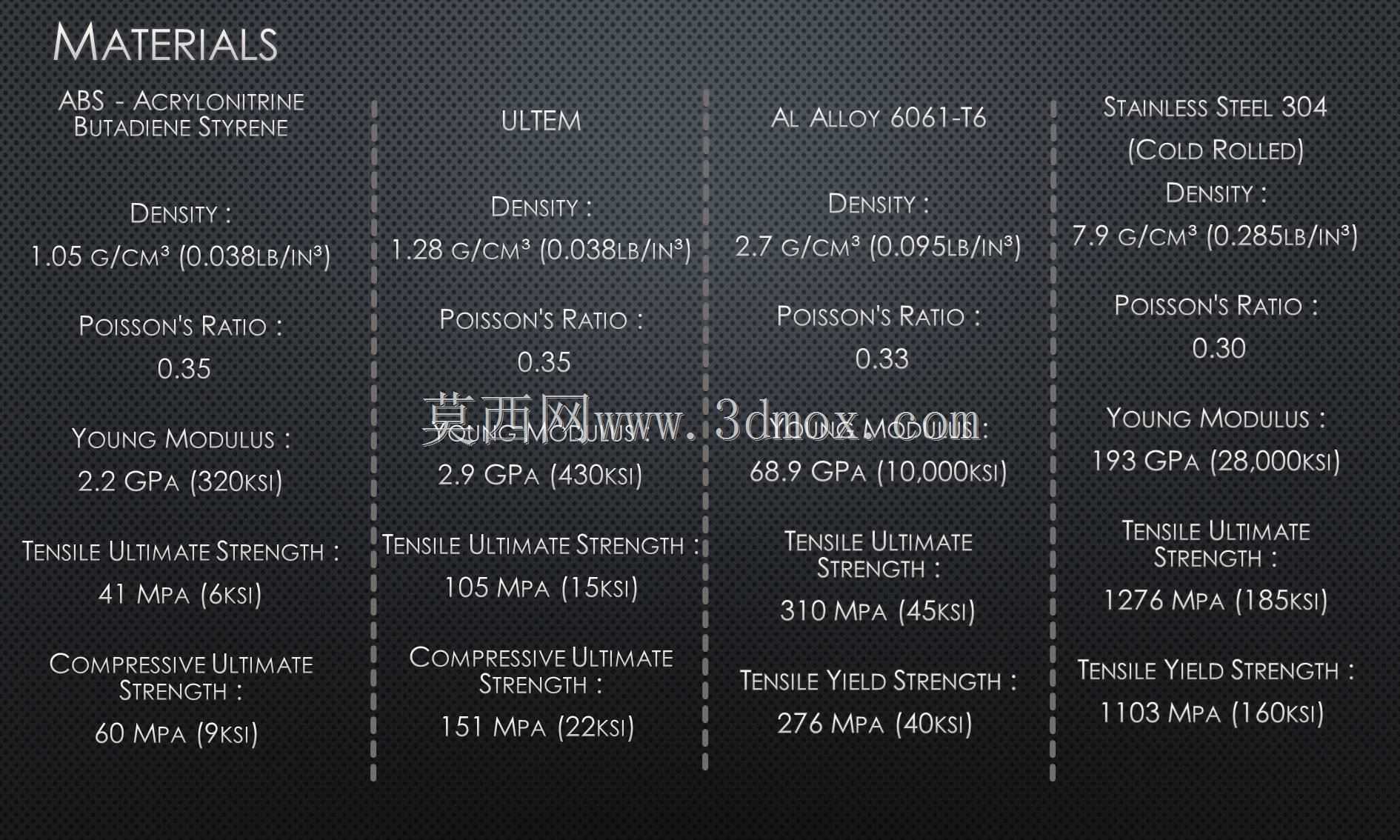

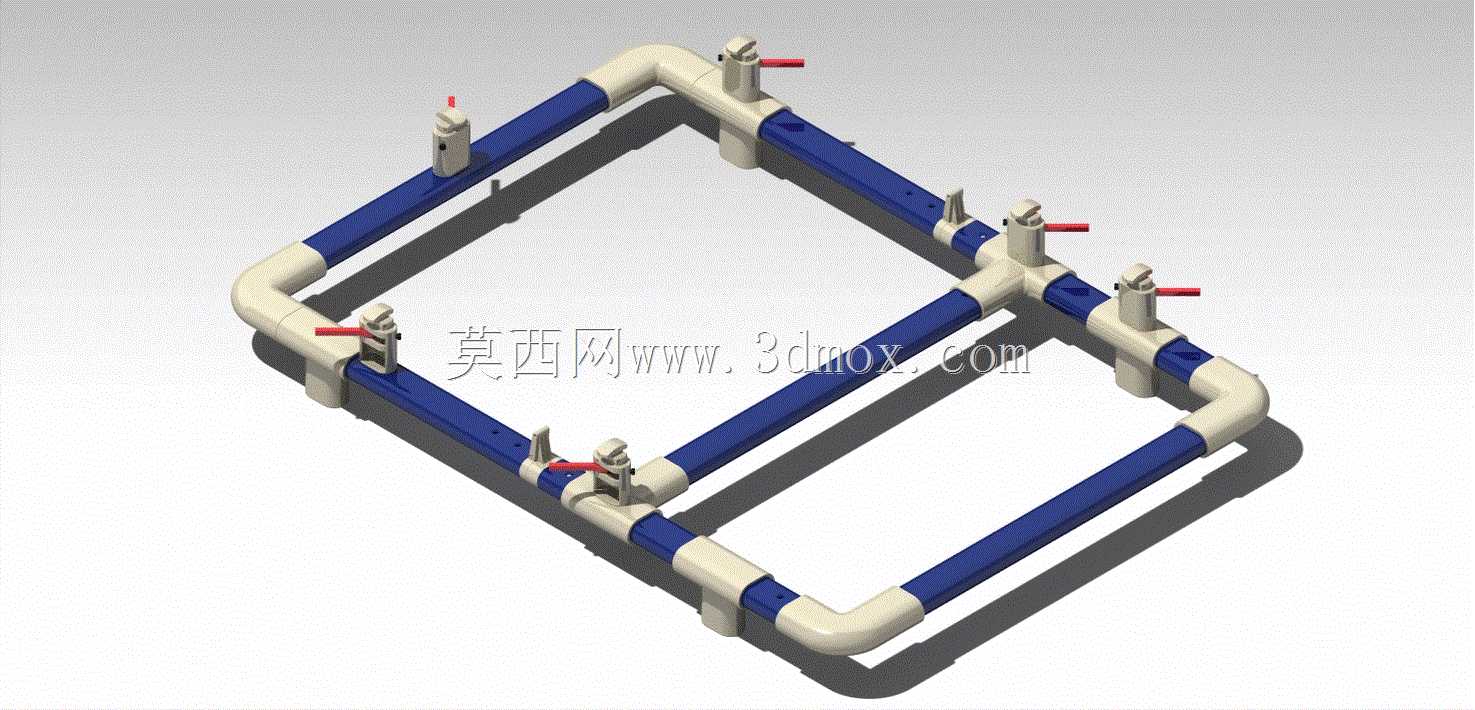

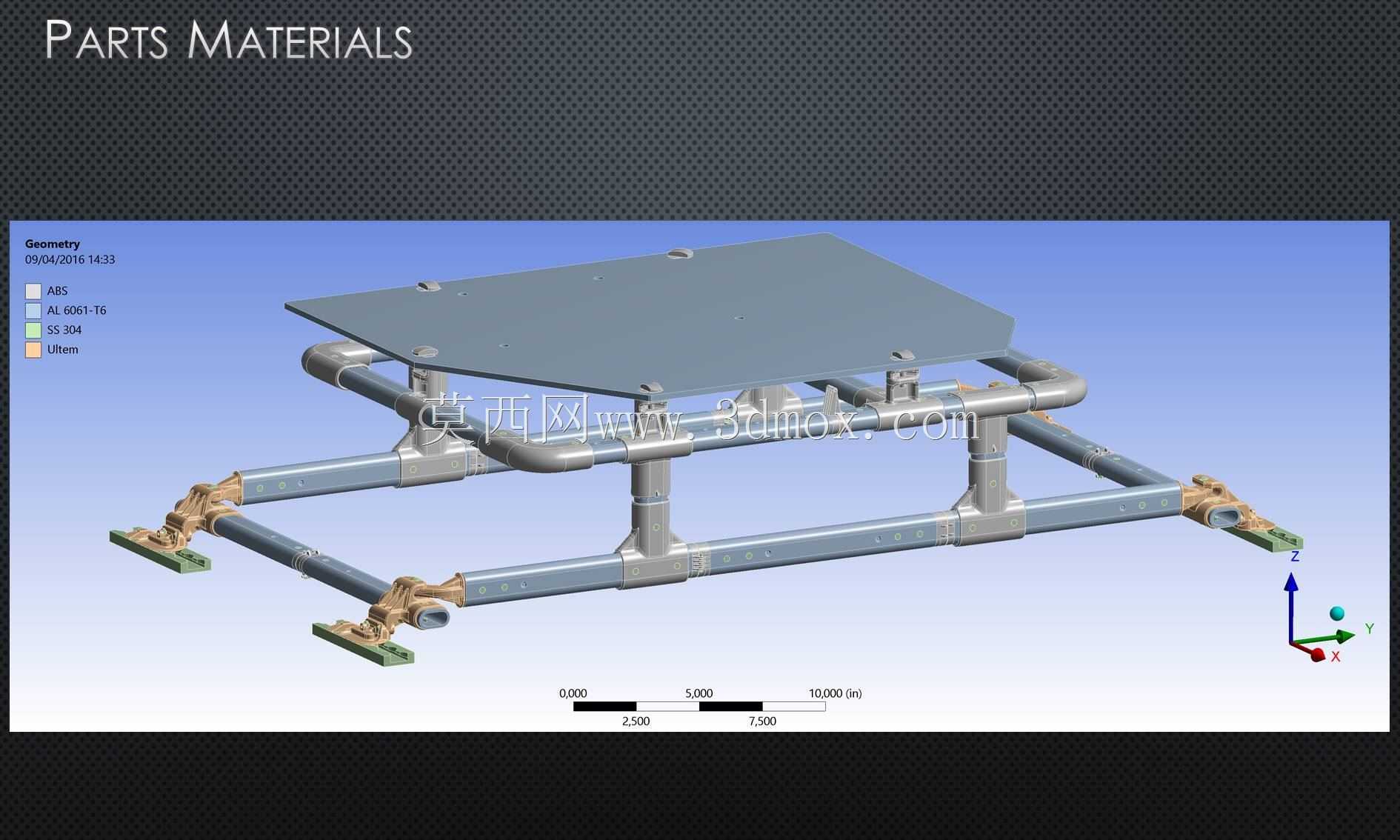

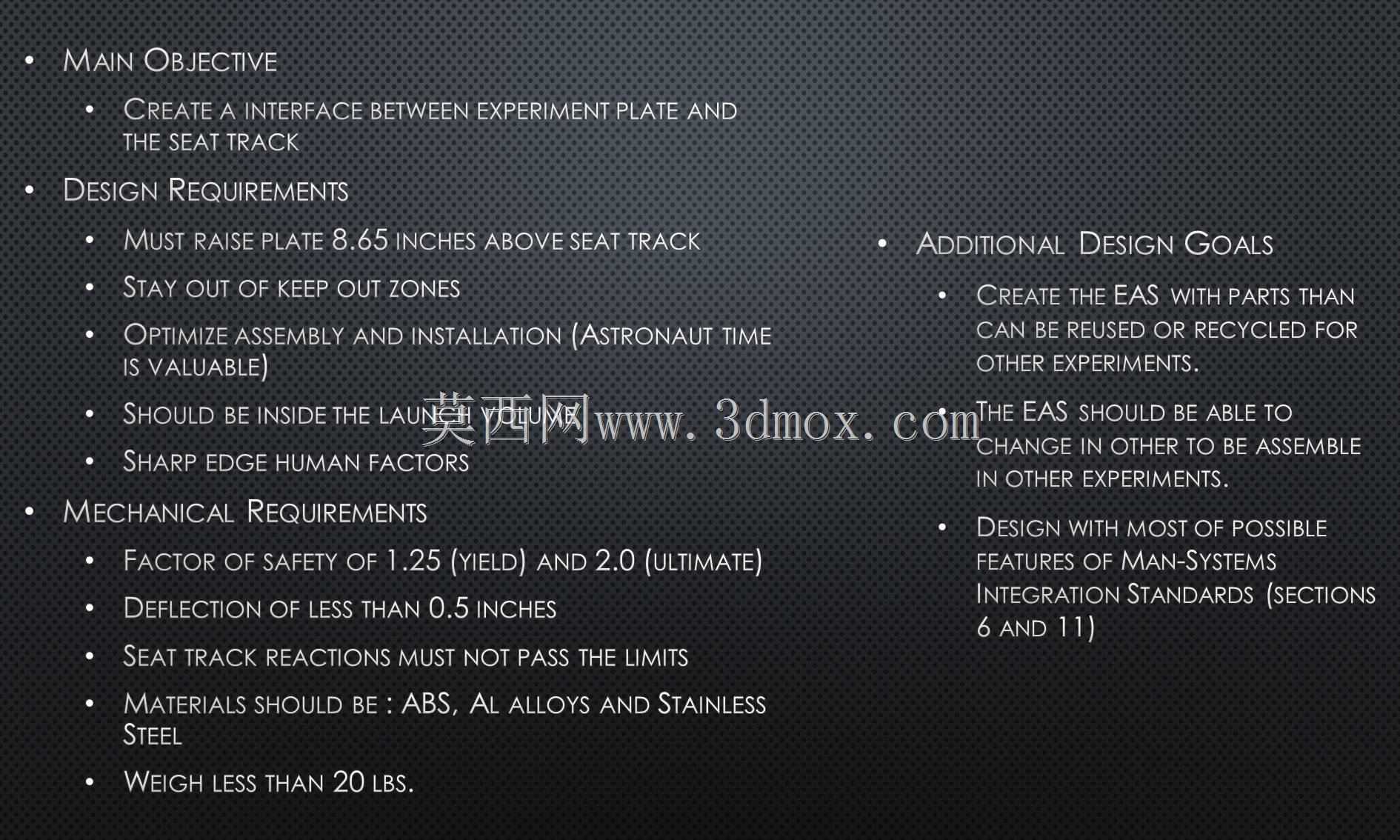

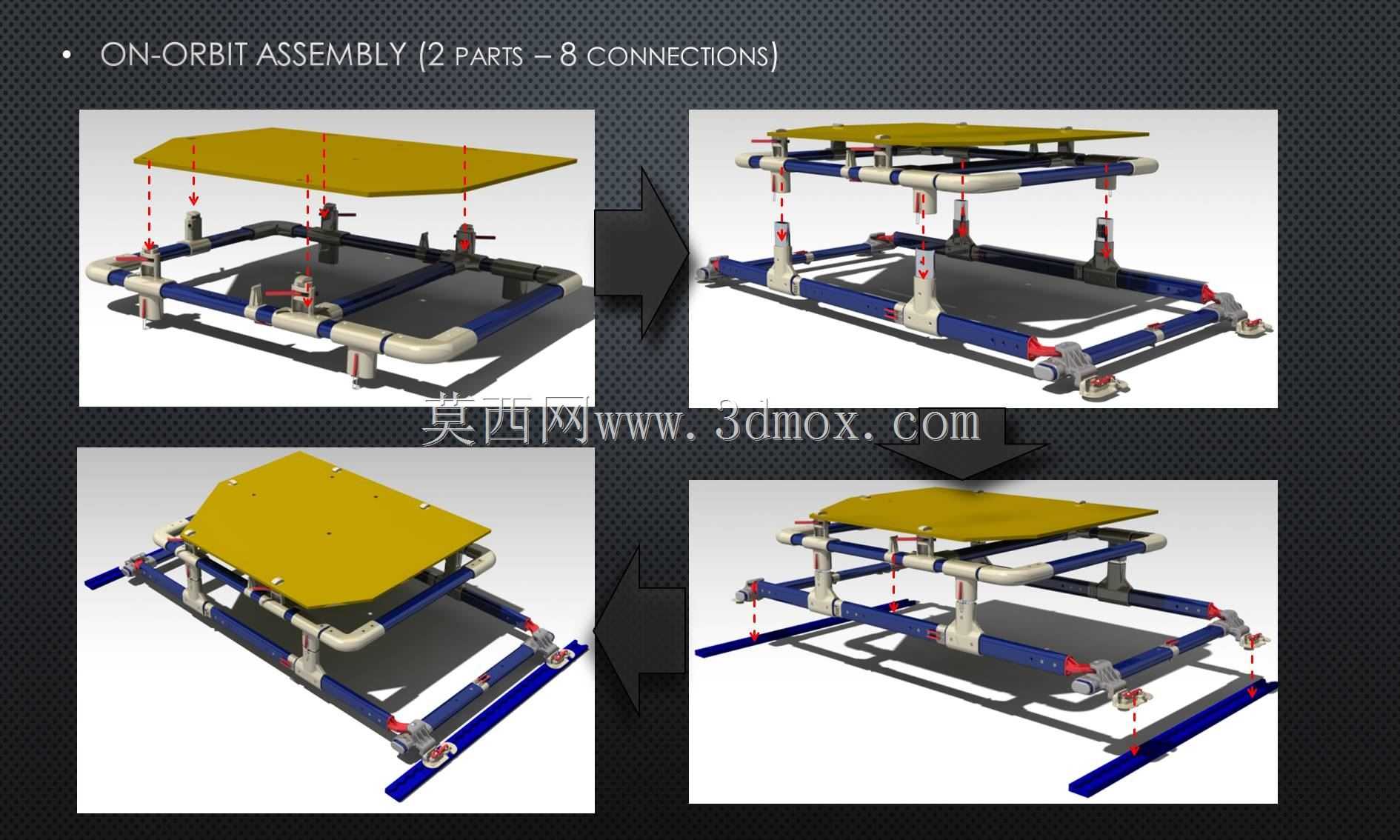

　　设计过程中优先考虑在轨组装的便捷性，整体结构拆分的零件数量控制在最低限度，所有连接部位均采用快装式接口，无需复杂工装即可完成单人次组装操作，大幅压缩舱外作业的时间成本。材料选型上规避了传统金属板材的使用，一方面避免薄壁金属板在受力时出现局部屈曲变形，这类变形在无屈服FEA仿真中很难提前检出，容易留下结构隐患；另一方面金属板材激光切割后会产生锋利边缘，在轨操作时存在划伤航天服或管线的风险，同时复杂形状金属零件的重复加工成本较高，复杂几何结构的复用性较差，因此整体支撑结构采用标准化管材拼接而成，管材连接部位采用定制的连接块完成固定，连接块的外部轮廓沿用成熟的扶手夹块适配方案，实验任务结束后可快速拆解，连接组件可重复用于其他实验载荷的安装支架搭建，提升零件的在轨复用率，降低上行物资的总重量。

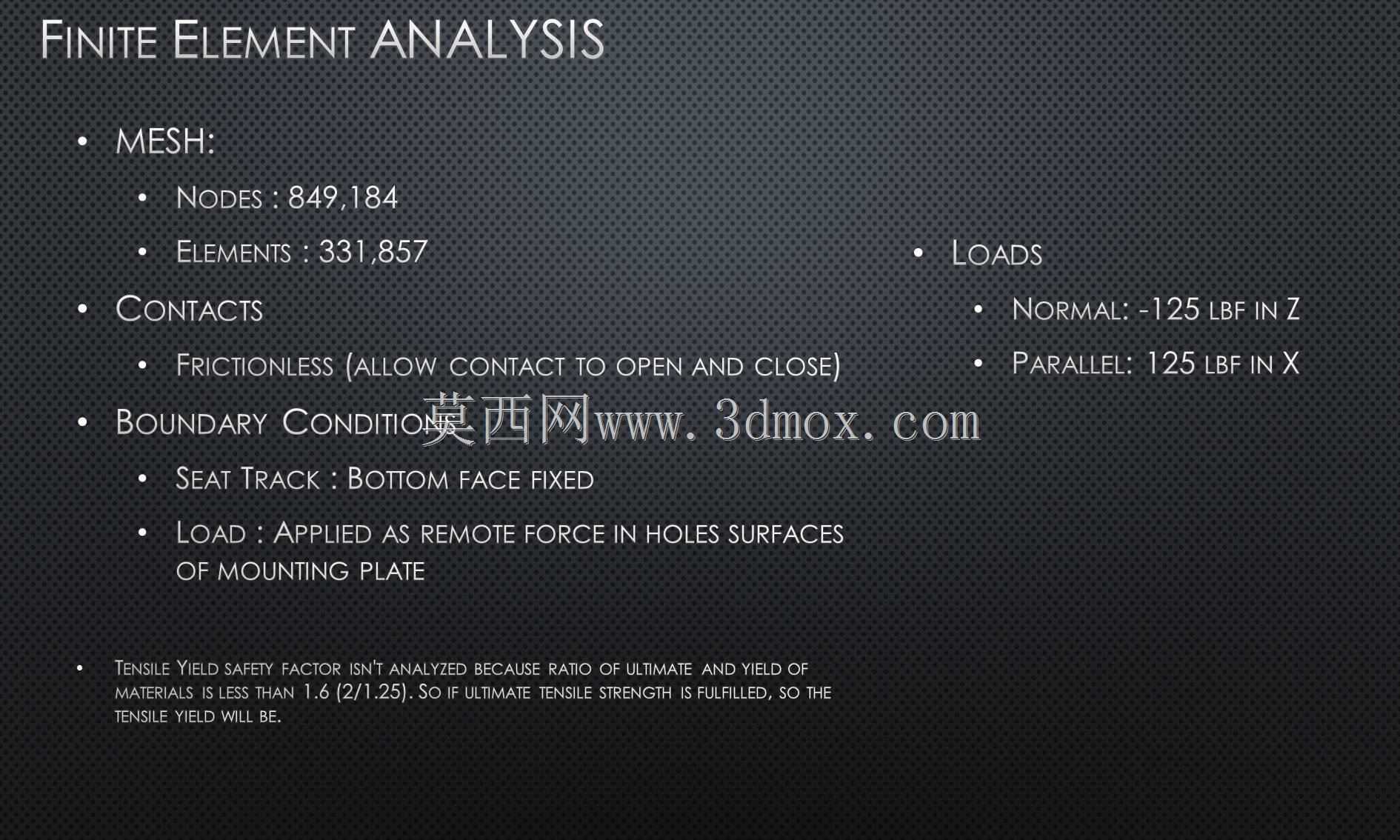

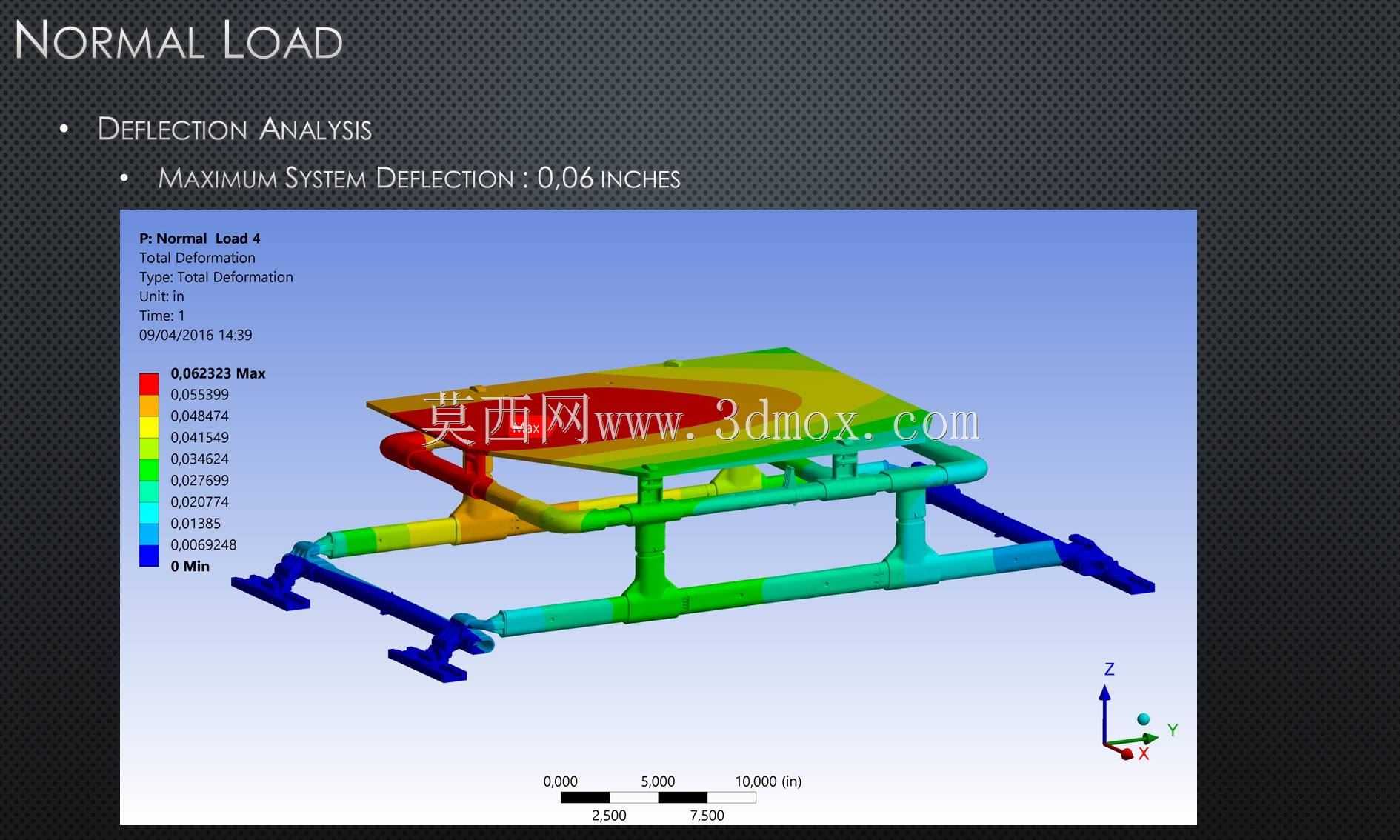

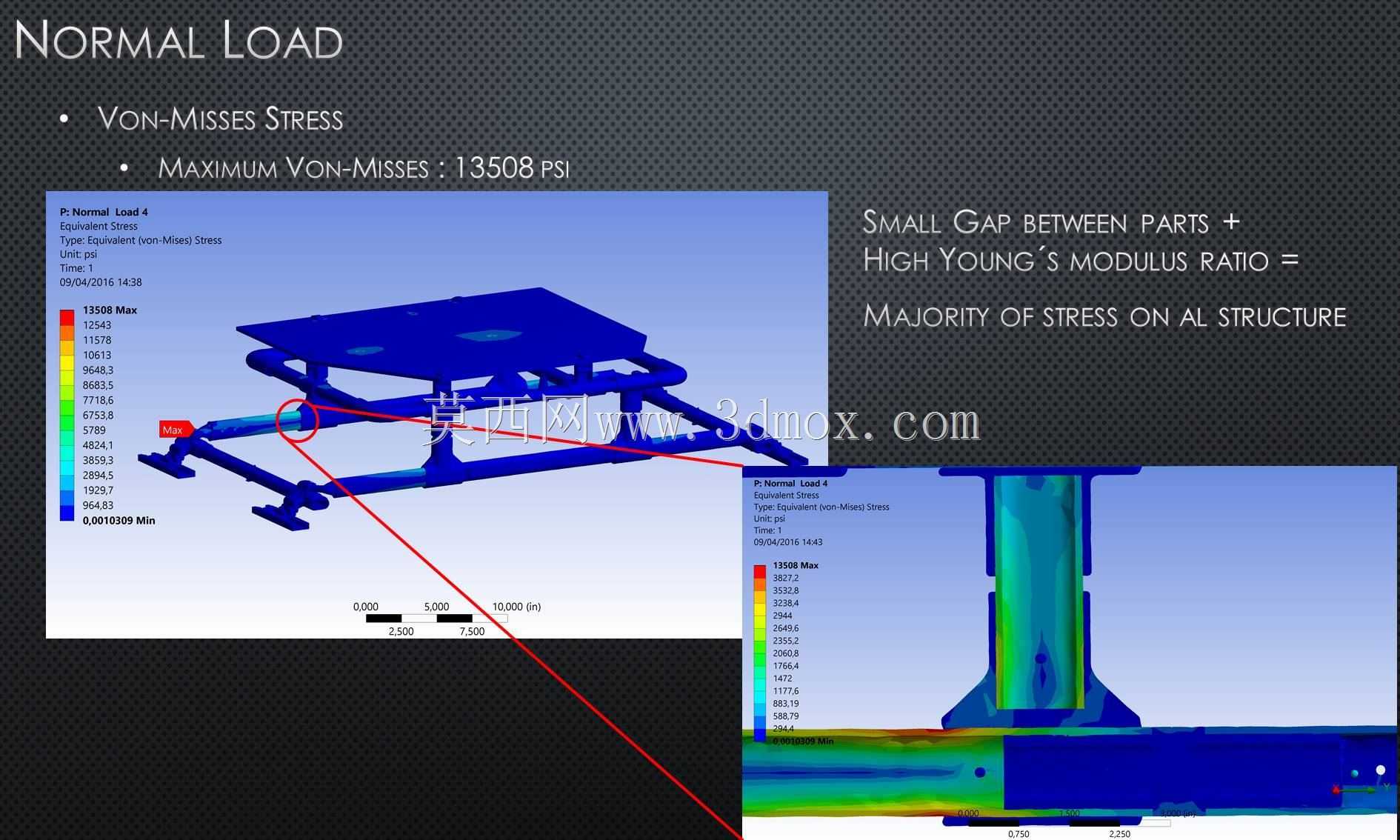

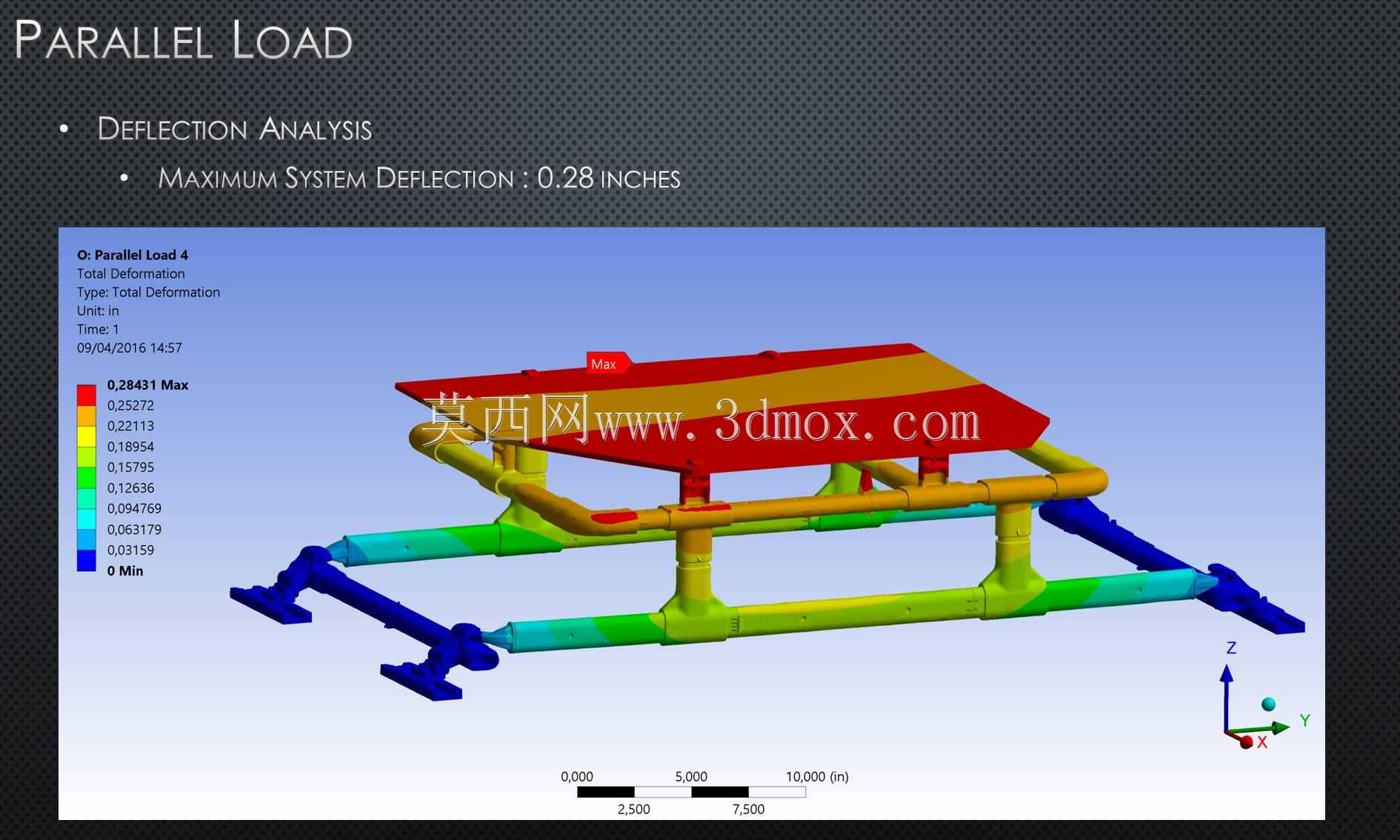

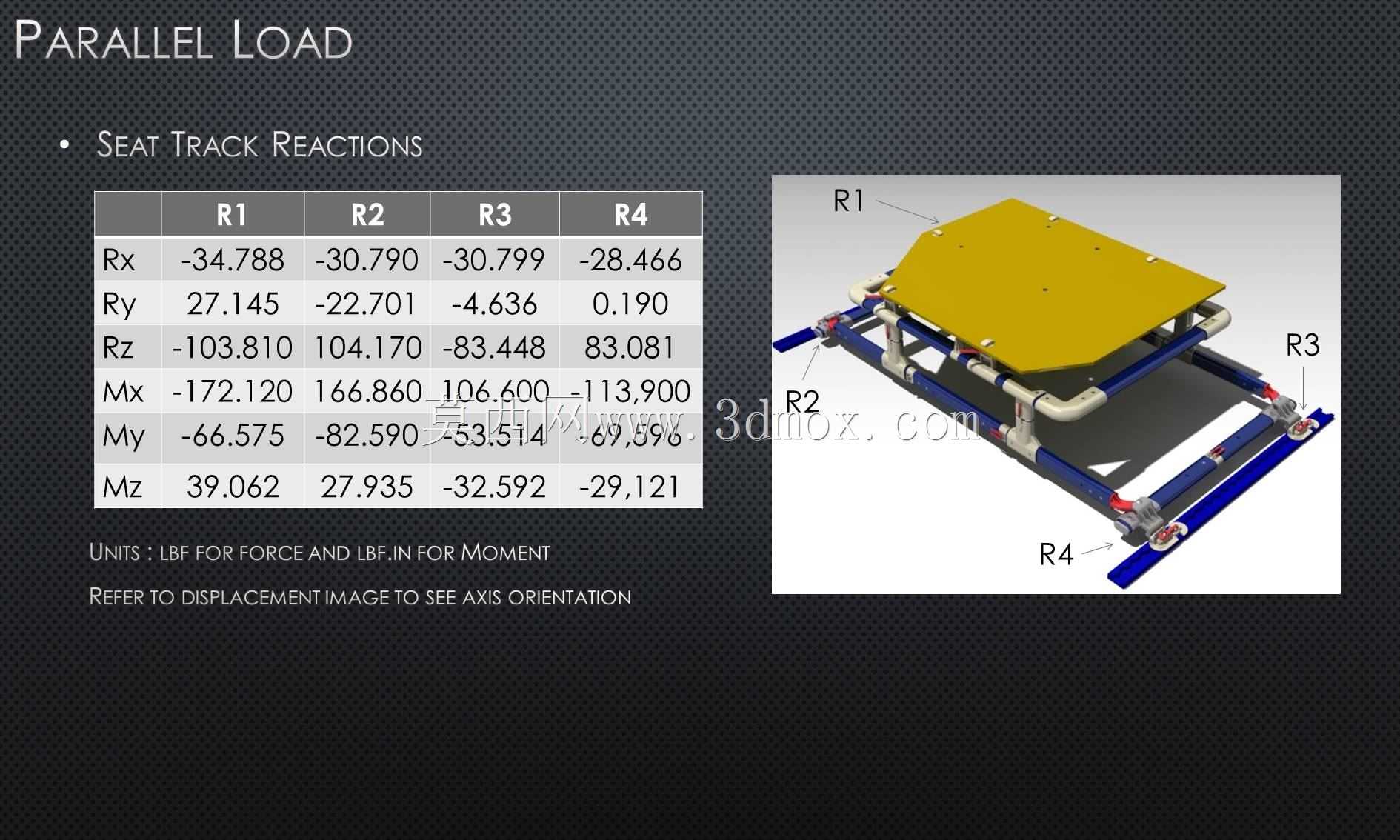

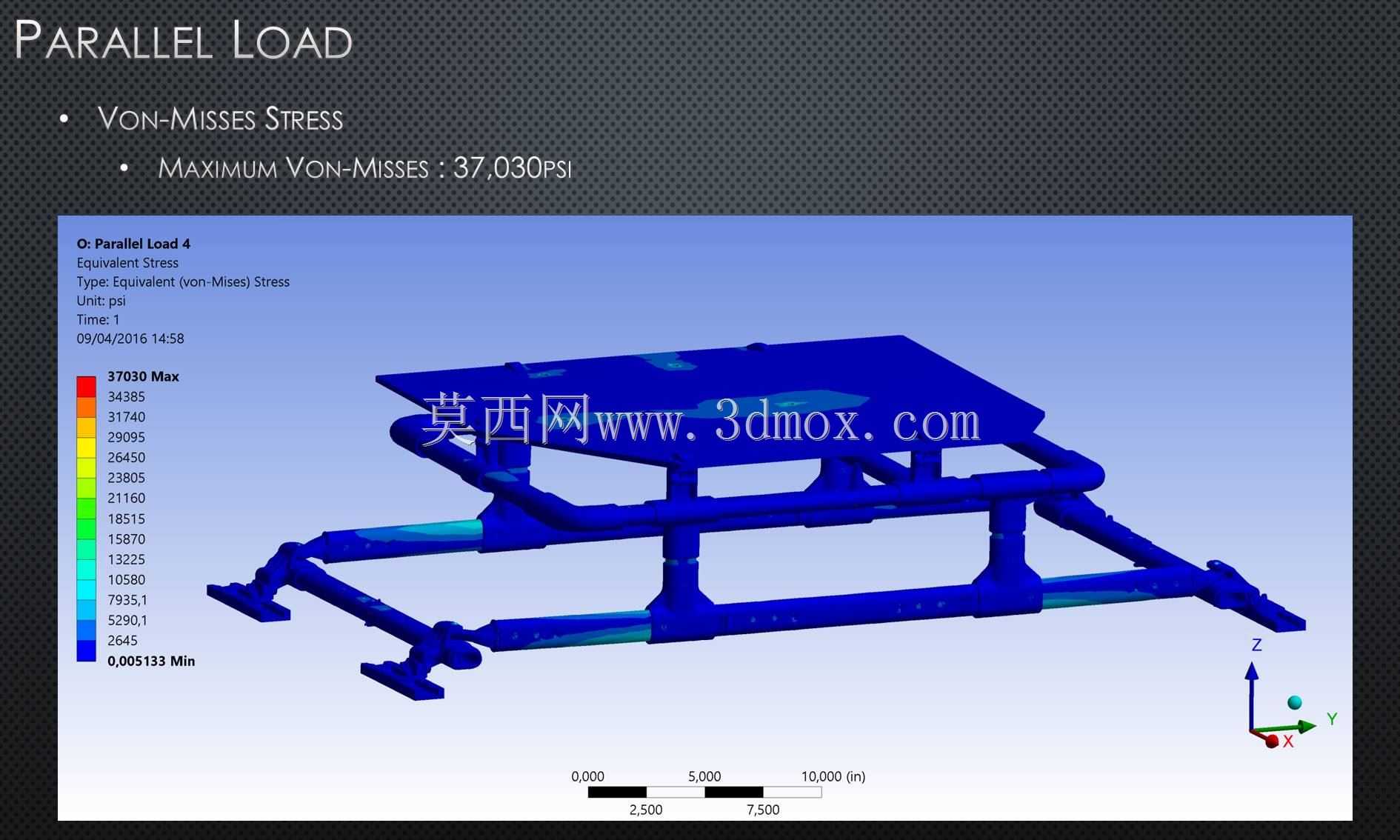

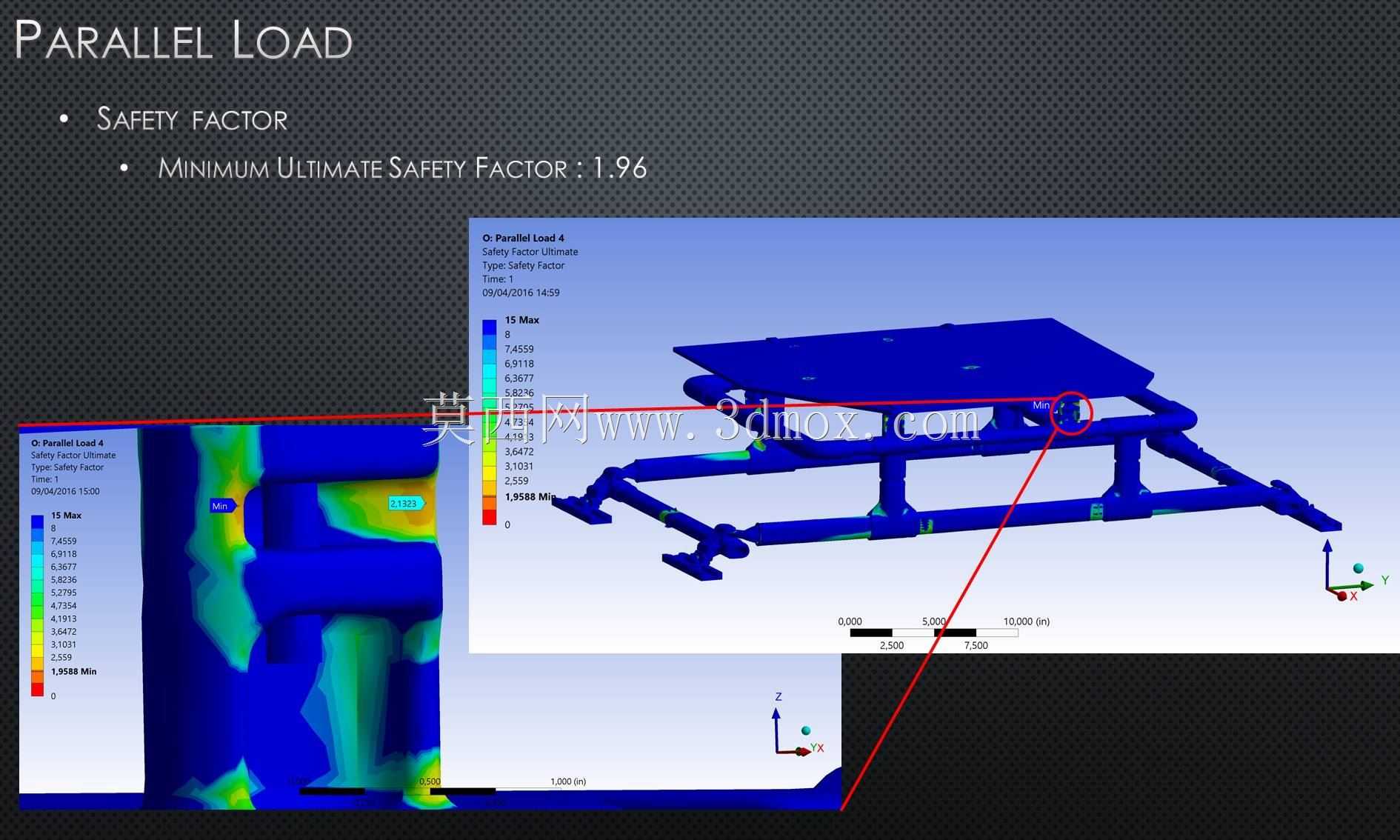

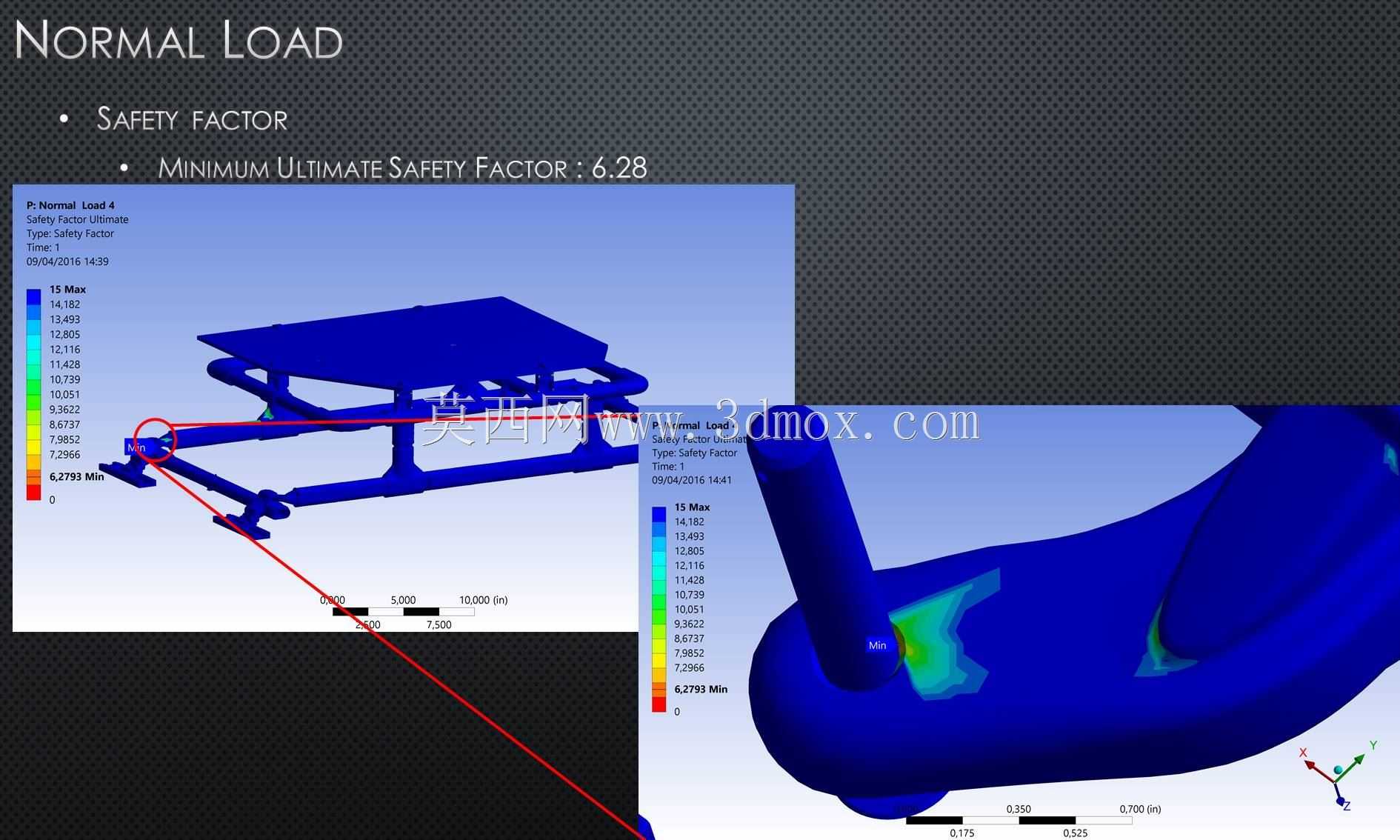

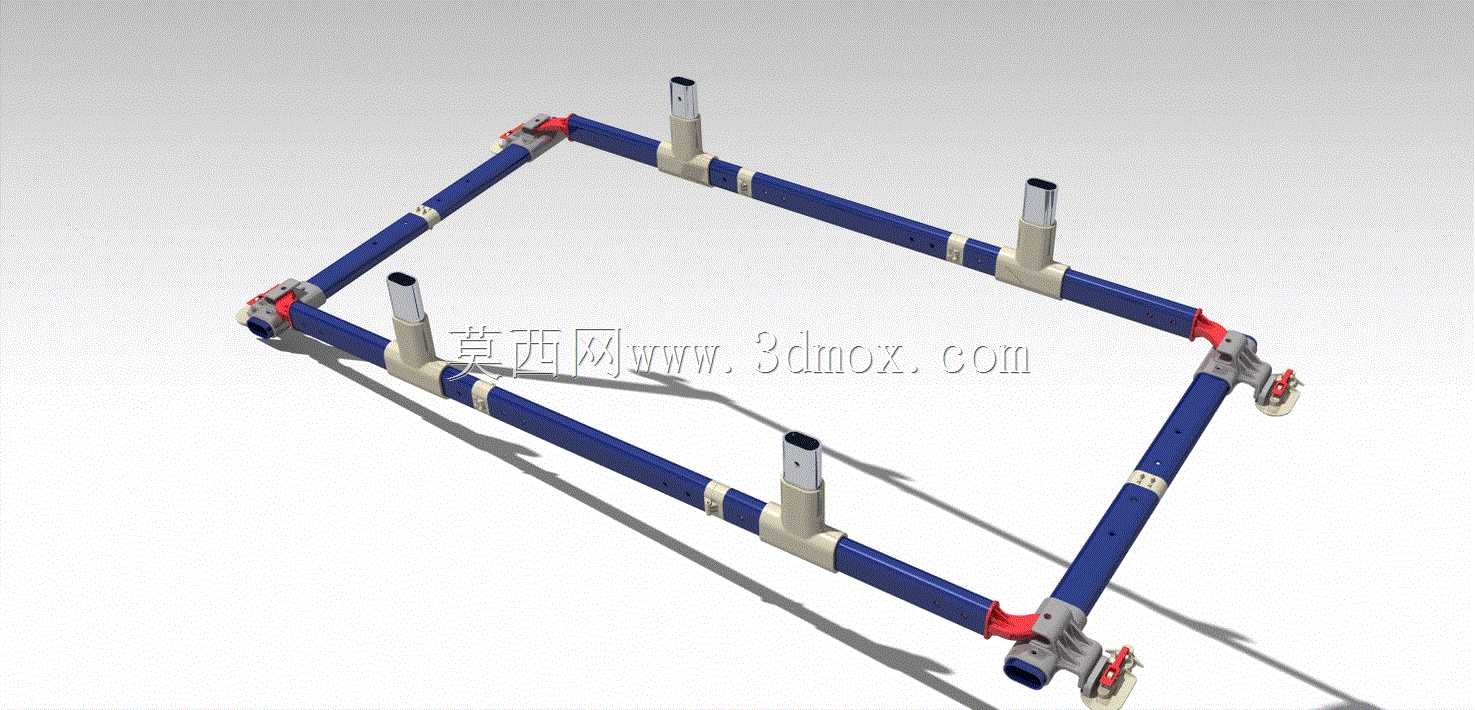

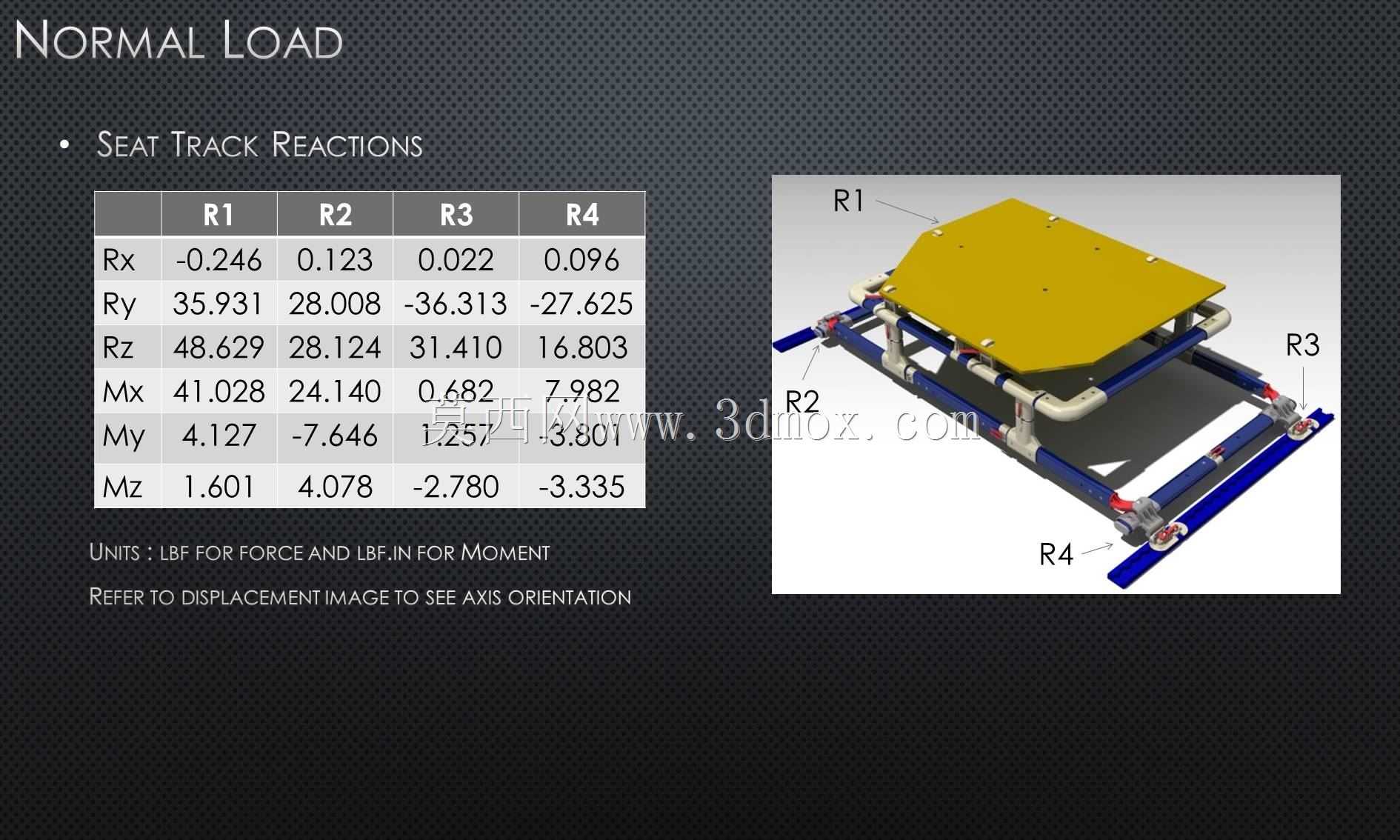

　　上部承载面板与导轨之间的支撑框架采用力流优化设计，手动计算校核显示结构的极限承载能力满足载荷重量要求，同时针对力矩载荷做了专项加强，在框架与导轨夹块的连接部位设置了力矩传递加强筋，避免偏载力矩导致夹块出现松脱。结构接触仿真采用无摩擦接触模型，模拟零件之间随载荷变化的相对位移趋势，建模过程中严格控制零件之间的配合间隙，不允许出现零件实体互相嵌入的干涉问题，尽可能还原真实装配状态下的结构响应。由于结构整体采用对称布局，安装时可根据舱内实际空间选择正向或侧向安装，适配不同的舱内布局需求，导轨夹块的锁紧行程做了冗余设计，可兼容同系列不同批次导轨的尺寸公差，避免因导轨制造误差导致安装卡滞。

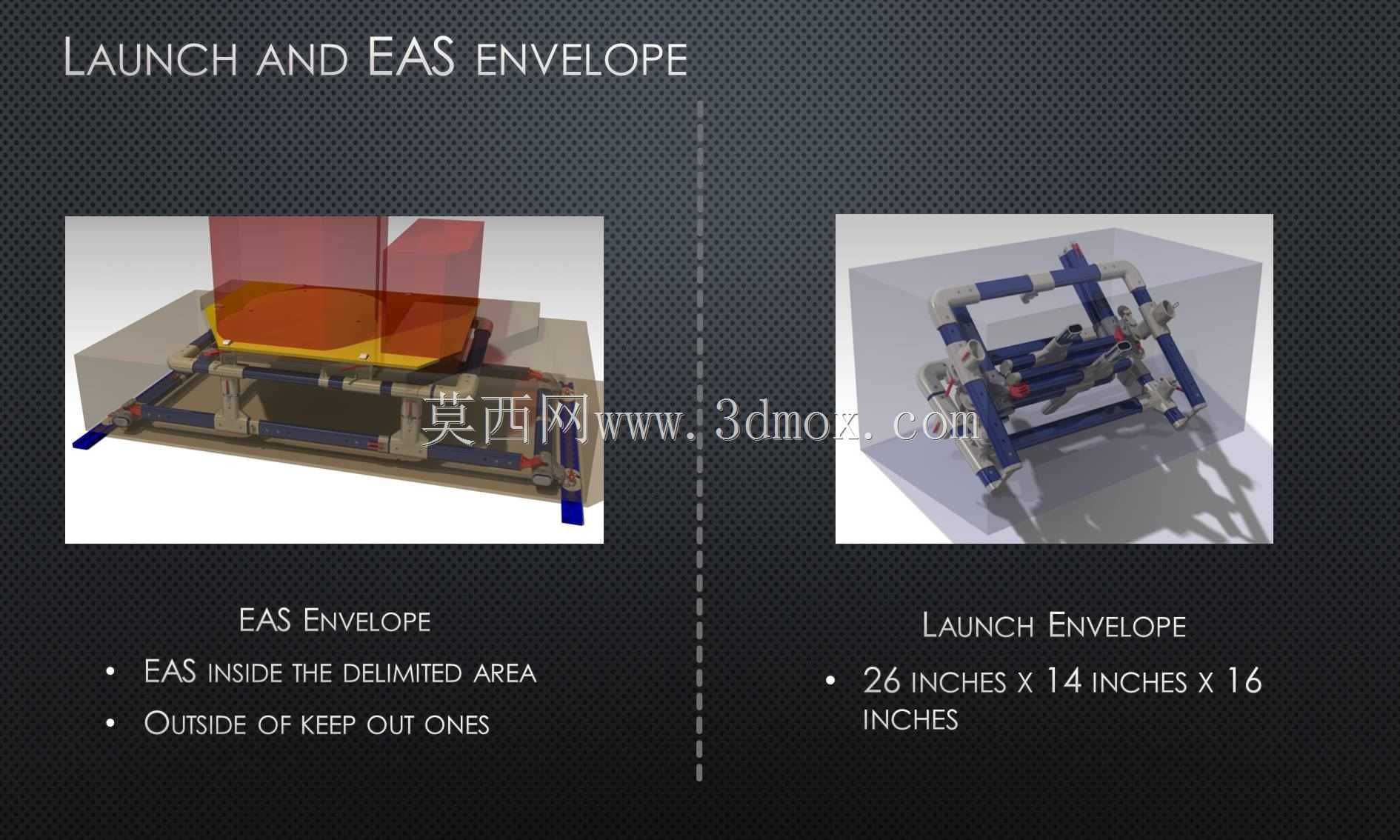

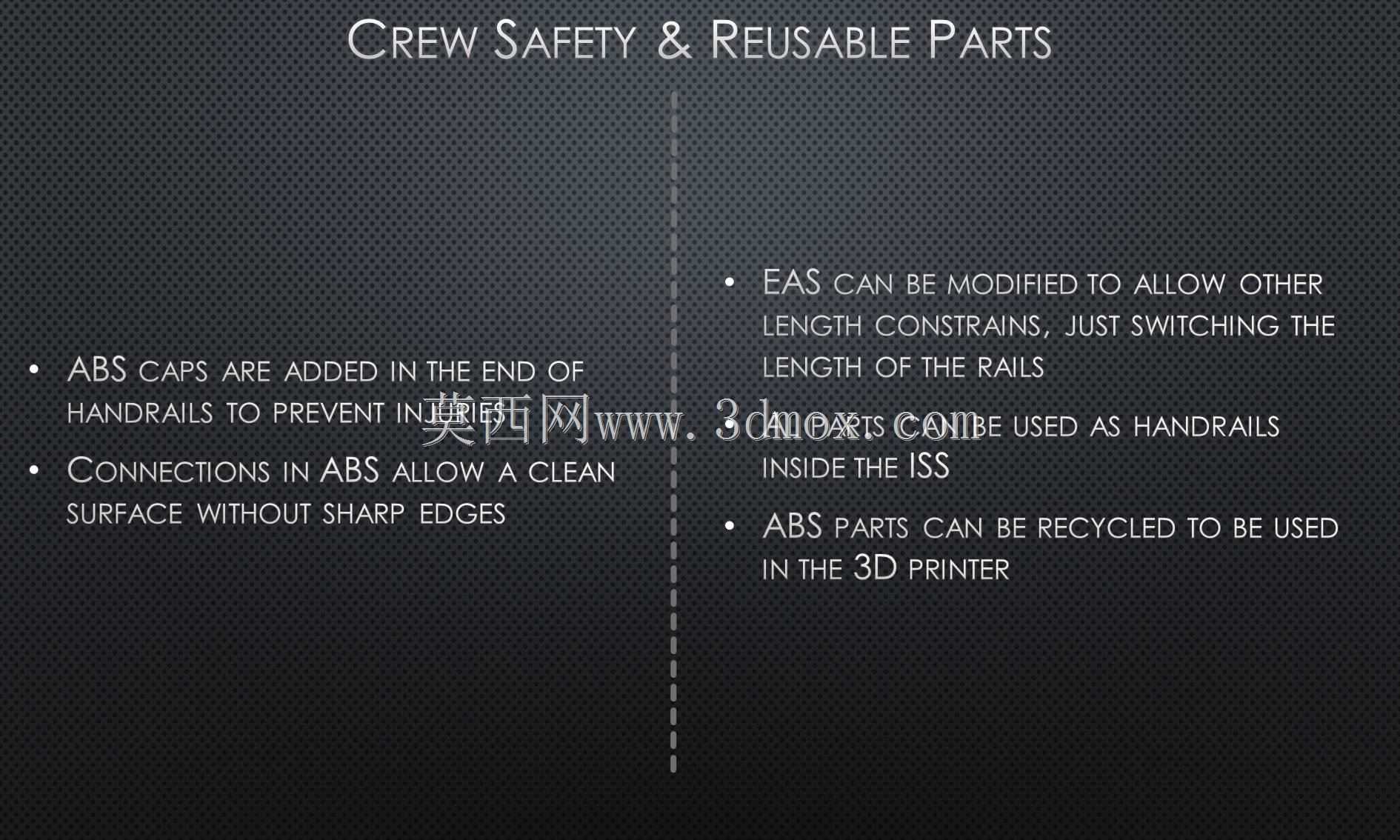

　　安装边界方面，装置整体宽度适配标准座椅导轨的间距，沿导轨方向的长度可通过调整两侧夹块的固定位置小幅调整，上部承载面板的安装高度控制在舱内操作的适宜区间，不会遮挡周边设备的操作空间，也不会与舱内走动的航天员产生运动干涉。所有外露的棱边均做了圆角钝化处理，不存在尖锐凸起，连接部位的紧固件全部采用沉头设计，避免突出结构勾挂航天服或设备线缆。结构整体的固有频率经过校核，避开了舱体设备的常用振动频率区间，不会在舱体姿态调整时产生共振问题，承载面板的平面度控制在较高精度范围内，保证对安装平面度有要求的精密实验载荷可正常挂载使用。
