三脚架式声音映射声镜结构设计

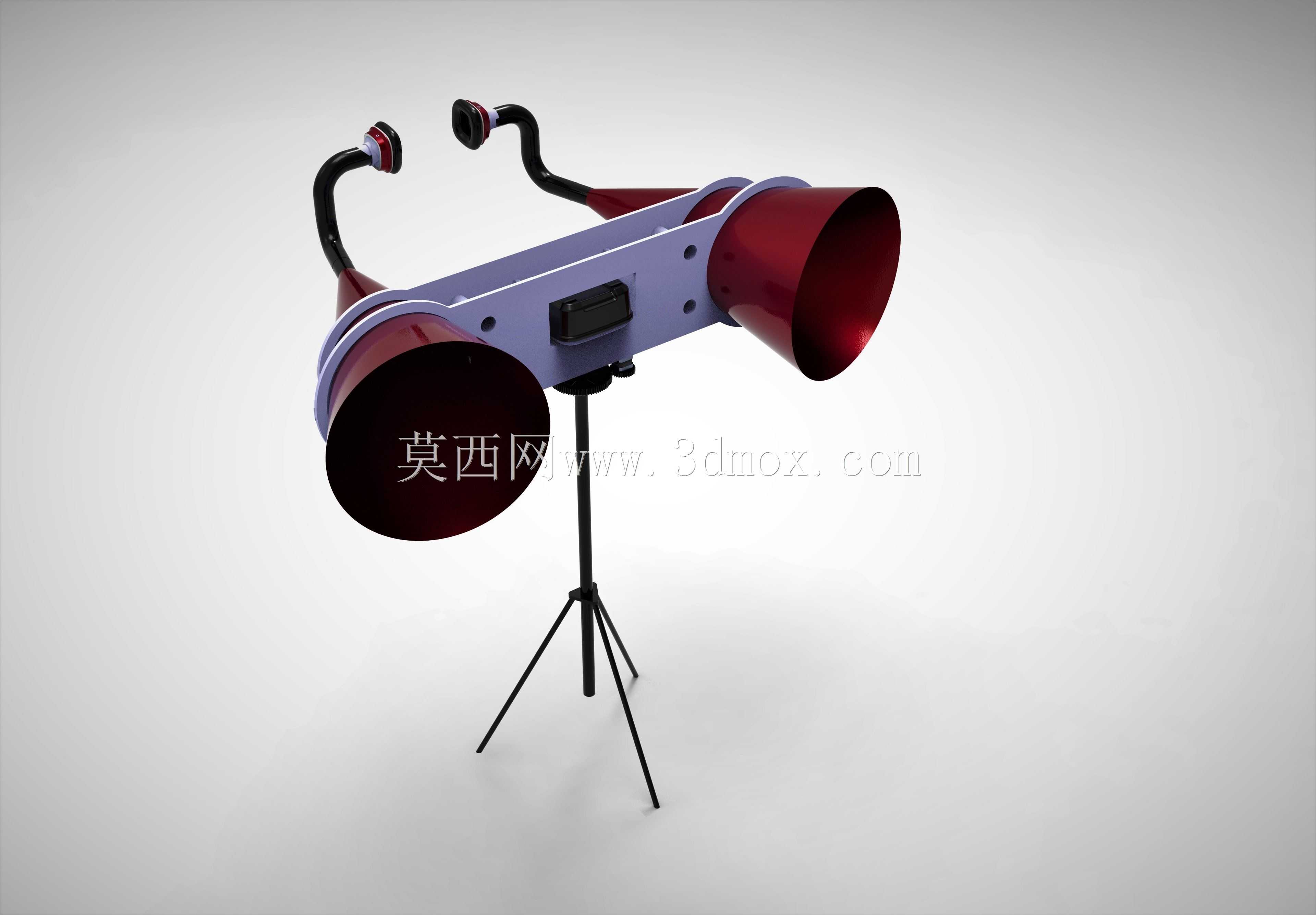

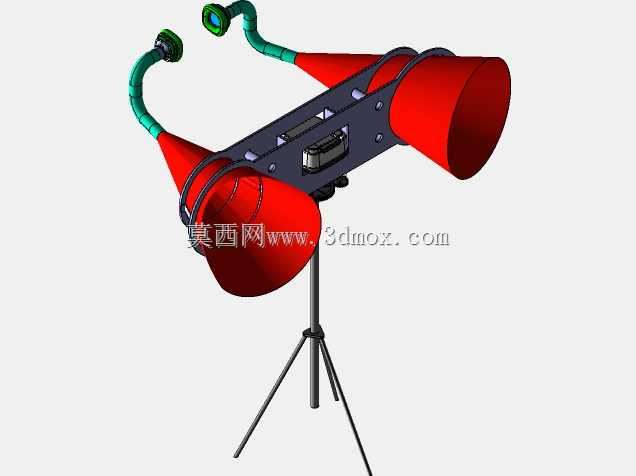

　　这款声镜设备主要面向户外声学探测、环境声源定位、工业设备异响排查等场景设计，核心作用是通过声学反射结构将特定方向的声波汇聚至拾音单元，实现远距离弱声信号的定向采集与映射定位，相比常规全向拾音设备，其定向增益能力可有效降低环境杂波干扰，提升目标声源的识别精度。从结构设计来看，设备采用双喇叭形反射罩对称布局，反射罩选用深腔锥形结构，内壁做光滑曲面过渡处理，可减少声波在反射过程中的散射损耗，两个反射罩通过中部的矩形安装横梁实现刚性连接，横梁上预留拾音模块安装位，拾音单元的接收面精准对准反射罩的焦点位置，保证反射后的声波可准确被拾音元件捕获。连接反射罩与横梁的弯管结构做了弧度优化，既避开声波反射路径，又保证结构连接强度，弯管与反射罩、

　　横梁的连接位置均设置定位止口，装配时可快速对齐安装基准，减少装配调试的工作量。支撑部分采用标准三脚架结构，支腿为薄壁金属管材质，三个支腿通过顶部的铰接座与声镜主体的安装立柱连接，支腿展开角度可根据使用场景调整，适配不同平整度的地面放置需求，立柱与中部横梁的连接位置设置角度调节机构，可实现声镜主体在俯仰方向的角度调整，满足不同高度、不同方位的声源探测需求。从安装边界来看，反射罩的大端直径为设备最大横向尺寸，设计时将两个反射罩的间距控制在合理范围，既保证双声道定位的基线长度满足定位精度要求，又避免整体尺寸过大导致便携性下降；三脚架收拢后整体尺寸可满足单人携带转运的需求，支腿底部设置防滑脚垫，在硬质地面、

　　草地等不同场地放置时均可保证支撑稳定性。设计过程中重点考量了声学路径与机械结构的干涉问题，所有处于声波反射路径上的结构件均做了避让处理，连接弯管的截面尺寸经过反复校核，在满足结构强度的前提下尽可能缩小截面，减少对声波传播的遮挡；中部横梁的安装平面做了平面度公差要求，保证两个反射罩的安装角度一致性，避免因装配偏差导致两个声道的声学参数出现差异，影响声音映射的定位精度。拾音模块的安装位设置了走线槽，信号线缆可从横梁内部、支撑立柱内部穿行至三脚架底部的接线端，既避免线缆外露干扰声波传播，也可减少户外使用时线缆被剐蹭的风险。在实际工业场景应用中，这类声镜可用于厂区设备的异响源排查，巡检人员可通过调整声镜角度，快速定位管道泄漏、

　　设备轴承磨损等产生的异常声源位置，相比传统的听音棒，其探测距离更远，定向性更强，可在不拆解设备的前提下快速锁定故障点；在户外环境监测场景中，可配合声音分析系统实现特定区域的异常声音监测，比如野生动物活动声音采集、违规施工声源定位等场景。结构选材上，反射罩选用轻质金属材质做表面硬化处理，既保证内壁的声学反射性能，又兼顾整体重量控制，支撑结构选用高强度铝合金材质，在保证支撑刚度的前提下降低整体重量，适合户外移动作业使用。
