这套槽型光电传感组件的设计,最初是针对自动化产线往复运动部件的到位检测需求做的适配,在3C电子小件分拣线、锂电池叠片工位的往复滑台、包装机械的料仓到位判断场景里,这类非接触式检测组件的应用占比能占到现场传感点位的六成以上,相比接触式的行程开关,它没有机械碰撞损耗,响应速度能到微秒级,不会因为长期机械碰撞出现触点氧化、弹片疲劳失效的问题。

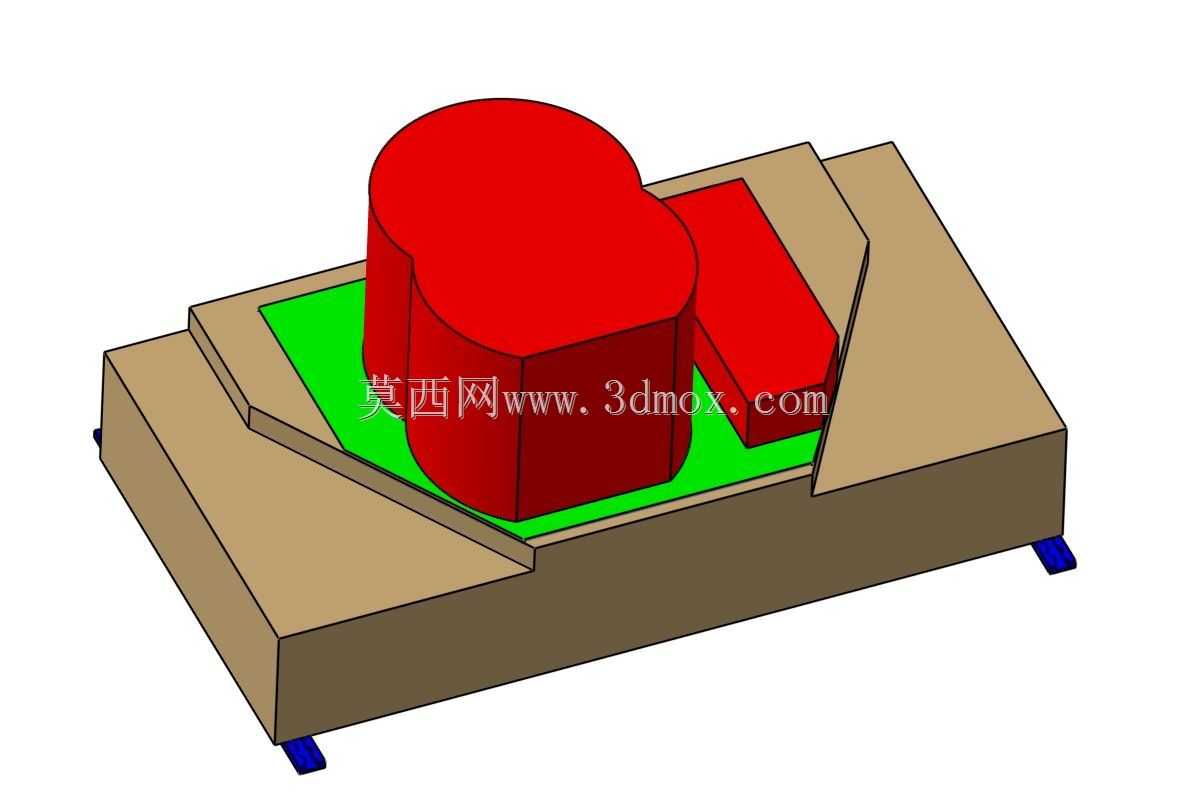

从结构设计逻辑来看,整个组件分为安装基座和传感主体两个核心部分,安装基座做了两级阶梯式的定位结构,底部的承托平面预留了两个安装支脚的避让空间,支脚是带定位凸点的插接结构,能直接卡入设备安装板的预制孔位,不需要额外做复杂的调平工序,基座中间的绿色区域是传感主体的定位安装面,做了0.2mm深度的沉槽设计,传感主体装入后不会出现横向窜动,两侧的斜向挡边是做安装导向用的,装配的时候顺着斜面向下推入就能对准安装位,不需要反复对位调整,能大幅减少现场装配的耗时。
传感主体本身采用双段式结构,大的圆柱段是光电发射与接收的核心腔体,内部预留了红外发射管、接收管的安装柱位,还有电路板的固定卡槽,旁边的矩形凸块是信号输出端的走线腔,能把接线端子完全容纳在腔体内部,避免现场走线被运动部件剐蹭。整个传感头的检测槽宽度做了5mm的通用尺寸,能适配大部分产线上常用的3-4mm厚度的检测挡片,挡片插入槽内的时候就能阻断红外光路,输出到位信号,槽口做了R0.5的圆角导向,就算挡片因为安装误差出现小幅度的偏斜,也能顺利进入槽内触发信号,不会出现卡滞或者检测失效的情况。
安装边界方面,整个组件的总高度控制在28mm以内,基座的长宽尺寸为42mm×30mm,两个安装支脚的中心距为36mm,适配市面上大部分标准传感安装位的孔距,不需要对现有设备的安装板做二次打孔改造,就能直接替换同规格的老旧传感组件。基座底部的支脚高度为3mm,安装后基座和设备安装板之间会留出3mm的间隙,一方面能避免安装面的平面度误差导致组件放置不稳,另一方面也能给走线留出空间,输出线缆可以从间隙里引出,顺着设备的走线槽排布,不会出现线缆被压在基座下方导致绝缘层破损的问题。
在功能特性上,这套组件的结构设计充分考虑了现场的复杂工况,传感主体的外壳做了遮光设计,除了检测槽的通光缝隙之外,其余部分都是完全封闭的,能避免现场的杂散光、焊渣飞溅、粉尘进入腔体内部影响检测精度,就算是在有少量切削液飞溅的机加工工位周边使用,只要做好线缆接头的防水处理,整个组件也能稳定运行。相比传统的螺纹安装式圆柱传感器,这种带一体化安装基座的设计不需要额外配安装支架,也不需要拧螺母调整检测位置,装配的时候直接卡入安装孔,再用点胶或者侧面紧定螺丝固定就行,后期维护更换的时候,拔下旧组件插上新的就能直接使用,不需要重新调整检测位置,能把设备停机维护的时间压缩到一分钟以内,对于连续运行的自动化产线来说,这种快装设计能大幅减少停机带来的产能损失。
设计过程中也做了多轮的结构优化,最初的版本基座是没有两侧斜向导边的,现场装配的时候经常出现传感主体放偏、压坏内部电路板的问题,后来增加了两侧的斜向导向结构,装配容错率提升了80%以上;最初的检测槽是直角边缘,挡片偏斜的时候容易刮蹭槽口,长期使用会磨出塑料碎屑挡住光路,后来把槽口边缘做了圆角处理,同时把槽内的通光孔位置做了内凹设计,就算有少量碎屑掉落也不会落到通光孔表面,减少了日常维护擦拭的频次。另外传感主体和基座之间做了防呆设计,矩形凸块对应的基座位置做了匹配的凹槽,装反的时候是放不进沉槽的,能避免现场装配的时候把发射面和接收面装反导致的检测失效问题。
