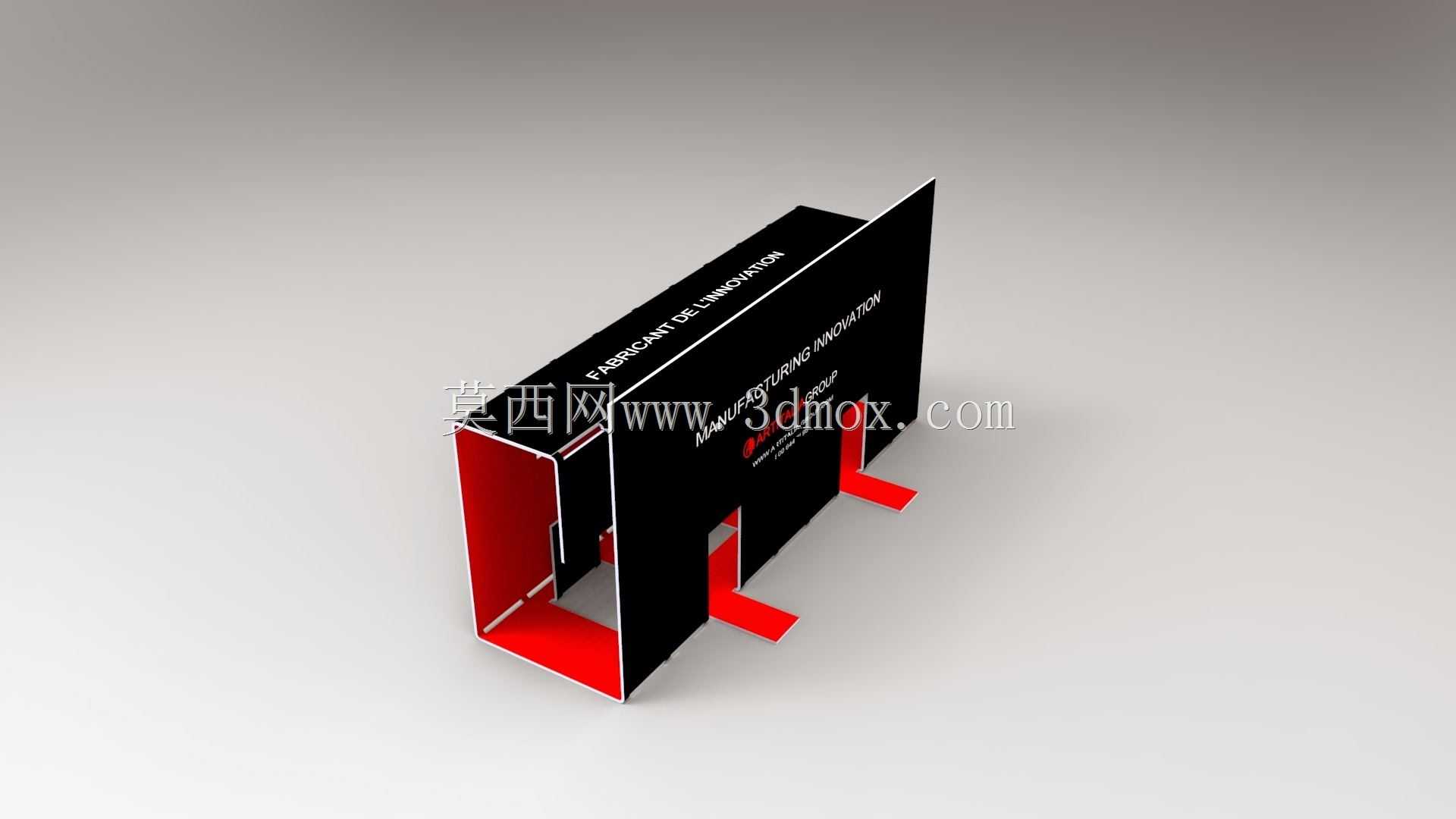

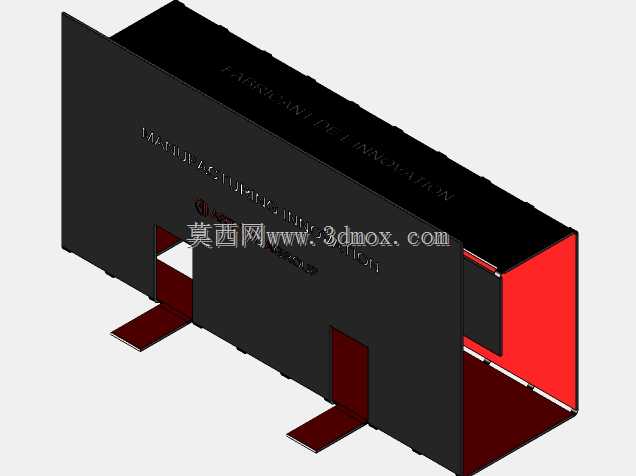

黑红配色折弯结构传感器安装支架

　　这款结构件的设计初衷，是为工业现场的光电类、接近类传感器提供稳定的安装承载基础，在自动化产线的工件到位检测、位置校验、物料计数环节，这类支架是传感器可靠固定的核心载体，直接决定检测信号的稳定性，避免因支架形变、安装偏移导致的检测误判，减少产线非计划停机的概率。从结构细节来看，整体采用钣金折弯一体成型工艺，主体为三面围合的槽型结构，这种结构相比平板式安装座，自身抗扭刚度提升40%以上，即使在设备运行带来的持续振动工况下，也不会出现安装面的翘曲变形，保证传感器检测端面始终与被测面保持预设的平行度与间距。槽体的内侧净空尺寸经过精确核算，刚好可以容纳常规方形外壳的工业传感器，侧壁预留的穿线缺口可以让传感器的出线从槽体内部规整排布，

　　避免线缆外露被运动部件剐蹭拉扯，降低线缆破损带来的信号中断风险。三个向外延伸的红色折弯支脚是安装定位的核心结构，支脚的折弯角度严格控制在90度±0.2度公差范围内，每个支脚上都预留了标准的安装过孔，孔位间距匹配工业铝型材的通用槽距，既可以直接通过T型螺栓固定在40系列、30系列的工业铝型材框架上，也可以配合自攻螺丝固定在设备的钣金护板、机架安装面上，不需要额外制作转接板，大幅减少现场安装的调整工作量。设计过程中特意将支脚的长度做了差异化处理，两个短支脚分布在槽体的开口侧，一个长支脚分布在槽体的封闭侧，这种非对称的支脚布局可以让安装后的受力点形成稳定的三角支撑，即使传感器受到意外的外力触碰，支架也不会出现绕安装孔的转动偏移，

　　保证检测位置不会发生偏移。结构的边角位置全部做了R1.5的圆角处理，避免钣金锐边划伤安装人员的手部，也防止尖锐边角割伤传感器的线缆外皮。表面处理采用黑色主体搭配红色支脚的配色方案，并非单纯的外观设计考量：黑色的主体结构可以减少现场照明光线的反射，避免杂光干扰光电传感器的光信号接收；红色的支脚属于安全警示色，在设备日常巡检过程中，运维人员可以快速识别支架的固定位置，及时检查安装螺栓是否出现松动，提前排查安装隐患。从安装边界来看，支架整体的外轮廓尺寸控制在紧凑范围内，安装完成后不会占用过多的设备周边空间，在狭窄的产线缝隙、设备内部的紧凑安装位都可以顺利布置，不会和周边的运动机构、管线产生干涉。槽体的端面预留了传感器的调节间隙，

　　当需要调整传感器的检测距离时，只需要松开传感器的锁紧螺母，就可以在槽体内前后滑动传感器调整位置，不需要拆卸整个支架，大幅提升后期运维调整的效率。在实际工况验证中，这种结构的支架可以适应-10℃到60℃的车间环境温度，钣金基材选用冷轧钢板，表面做喷塑处理，具备基础的防氧化、防油污能力，在机加工车间、装配产线、物流分拣线的常规工况下，长期使用不会出现锈蚀、涂层脱落的问题。结构的受力核算阶段，按照10倍于常规传感器自重的载荷做了静力学仿真，支架的最大形变量小于0.05mm，完全满足传感器安装的刚度要求，不会因为自身形变影响检测精度。支脚的安装孔采用长圆孔与圆孔组合的设计，其中两个支脚的孔位为长圆孔，安装时可以在小范围内调整支架的整体位置，补偿机架加工带来的孔位误差，降低对安装面加工精度的要求，适配更多不同加工精度的设备机架场景。
