高倍战术光学瞄准镜结构设计

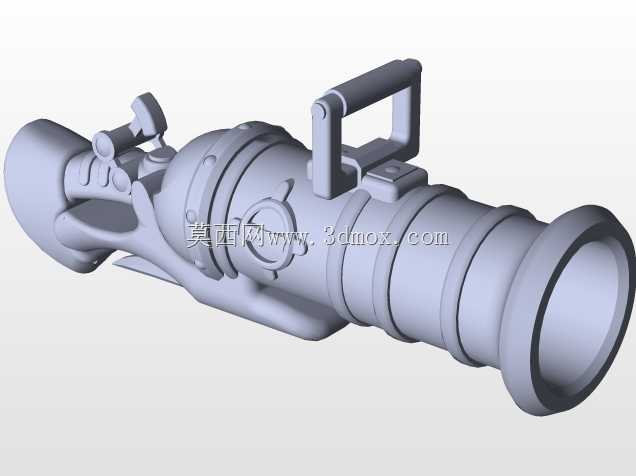

　　在实弹射击训练、野外狩猎、战术行动等场景中，光学瞄准装置是提升远距离观测与瞄准精度的核心配套部件，本次呈现的这款瞄准镜结构，完全围绕实际使用中的握持稳定性、光路防护性、安装兼容性展开设计，没有冗余的装饰性结构，每一处外形起伏都对应内部的功能模块布局。从实际使用场景来看，这类瞄准镜通常搭配中远距离射击的枪械使用，需要在持续后坐冲击、野外温湿度变化、扬尘淋雨的环境下保持光路同轴精度，因此整体外壳采用一体化筒身结构设计，主镜筒为变径圆柱形态，从物镜端到目镜端逐步收窄，既给内部的变倍镜组、分划板调节机构预留了足够的安装空间，也尽可能控制了整体重量，避免长时间持枪带来的额外负重疲劳。镜身顶部集成的提把结构并非装饰，

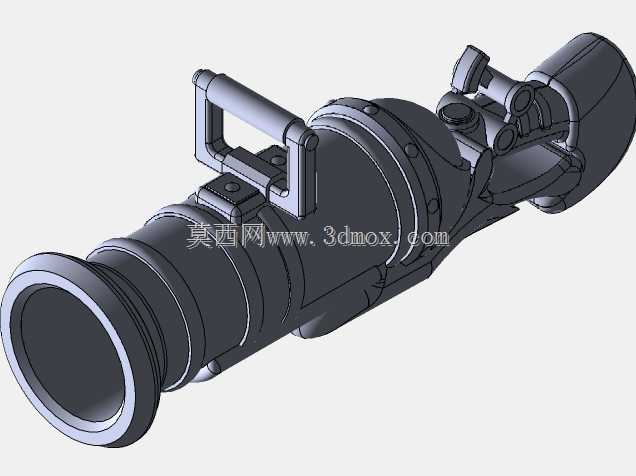

　　其位置刚好落在整镜的重心平衡点上，方便使用者快速转移携行，同时提把上预留的平面安装位，可以兼容微型红点瞄准镜、战术激光指示器等附加配件的加装，不需要额外在镜身打孔破坏原有结构强度。镜身侧面设置的调节旋钮外带防护圈结构，能够避免携行过程中磕碰导致的弹道调节旋钮移位，旋钮表面的防滑齿纹深度经过反复调整，戴战术手套操作时也能清晰感知转动档位，不会出现打滑误操作的问题。物镜端的加厚防护圈做了圆弧过渡处理，既可以在物镜意外磕碰时吸收冲击能量，保护内部的光学镜片不会因为应力碎裂，也能避免物镜边缘反光暴露使用者位置。从安装边界来看，镜身下方的安装基座采用标准皮卡汀尼导轨适配结构，安装槽的宽度、定位凸台的间距完全符合通用战术导轨的尺寸公差要求，

　　不需要额外加工转接件就可以直接固定在多数枪械的顶部导轨上，安装后整镜的光轴高度与常规机械瞄具的瞄准基线高度匹配，切换机械瞄具时不需要大幅度调整头部姿态。内部结构设计上，镜筒内壁预留了遮光消光螺纹的加工余量，模型中完整还原了镜组隔圈、调节弹簧、分划板安装座的位置关系，变倍环的转动行程与内部镜组的移动距离做了对应限位，避免变倍过程中镜组超出行程卡死。考虑到实际使用中可能出现的低温环境，镜身的密封槽位置在模型中做了清晰的结构表达，后续生产时可以在槽内加装O型密封圈，实现镜筒内部的充氮密封，防止内部镜片起雾发霉。整镜的外形尺寸经过优化，物镜口径控制在兼顾通光量与整体重量的合理区间，不会因为物镜过大导致整镜前重后轻，

　　安装后不会遮挡枪械本身的抛壳窗、保险调节杆等操作部件，所有突出结构的边缘都做了圆角处理，避免勾挂衣物、装具织带影响出枪速度。从结构设计的角度来说，这类光学瞄准设备的建模难点在于同轴度的控制，整个镜筒的所有安装台阶都保持在同一中心轴线上，保证镜片安装后光轴不会出现偏斜，调节机构的传动齿隙在模型中预留了合理的公差范围，既不会因为齿隙过大导致调节精度下降，也不会因为公差过小导致低温下转动卡滞。镜身表面的防滑纹理位置都对应手部握持的常用区域，不管是调整变倍环、转动调节旋钮，还是握持镜身转移位置，手部接触的位置都有对应的防滑结构，不需要额外加装防滑套就可以保证握持稳定性。
