螺杆调节式多布拉德拉图博传感机构

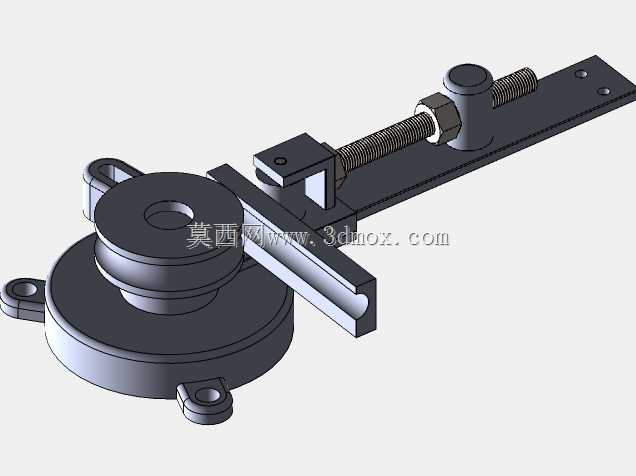

　　这套螺杆调节式传感机构在工业检测、工位定位、小行程位移触发场景中有着非常广泛的适配性，尤其适合轻工装配线、小型工件检测工位的位置反馈与装夹定位复合需求，很多需要兼顾工件压紧与位置信号触发的小型工装台，都会采用这类结构来简化整体设计，减少独立传感支架与压紧机构的冗余安装。从实际使用逻辑来看，这套机构把横向螺杆进给、旋转基座定位、触发端安装三个核心功能整合在了同一安装底板上，不需要额外拼接多组独立支架，能有效压缩工位的安装占用空间。

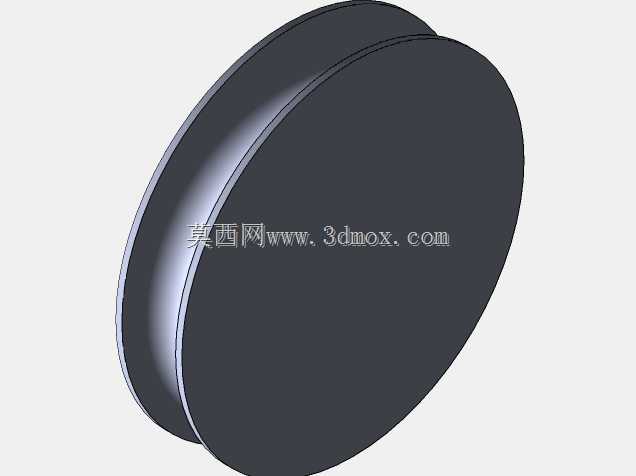

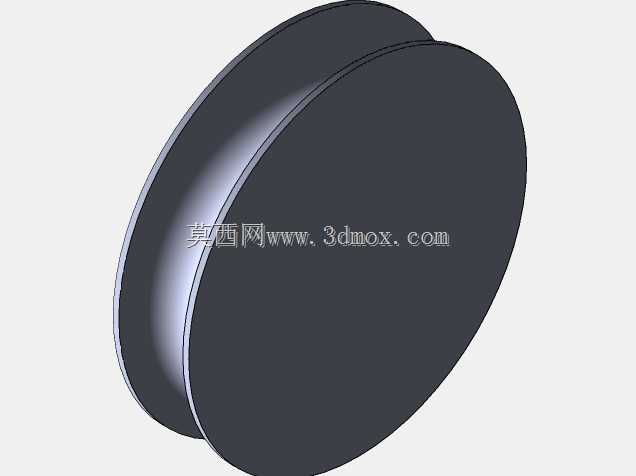

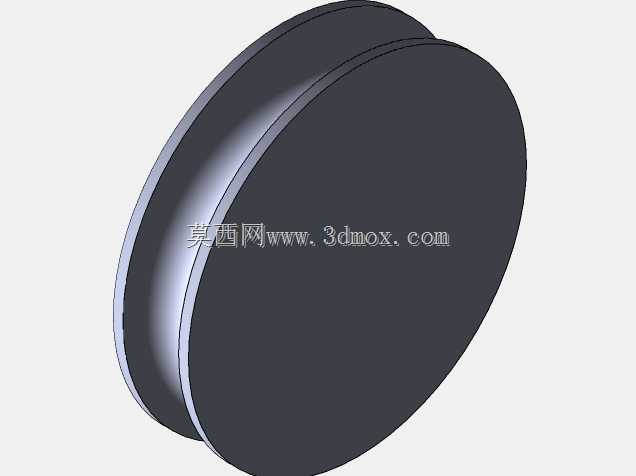

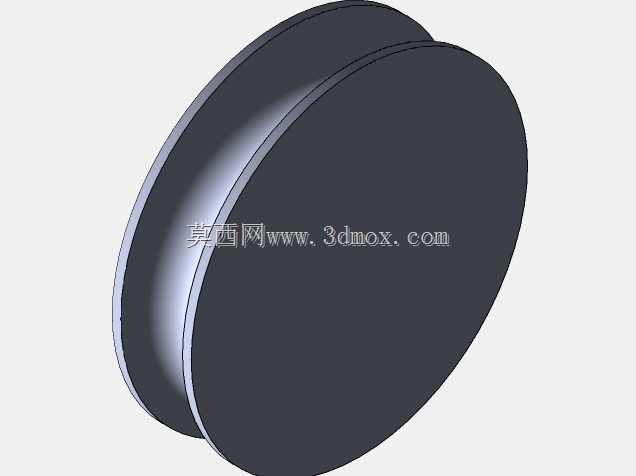

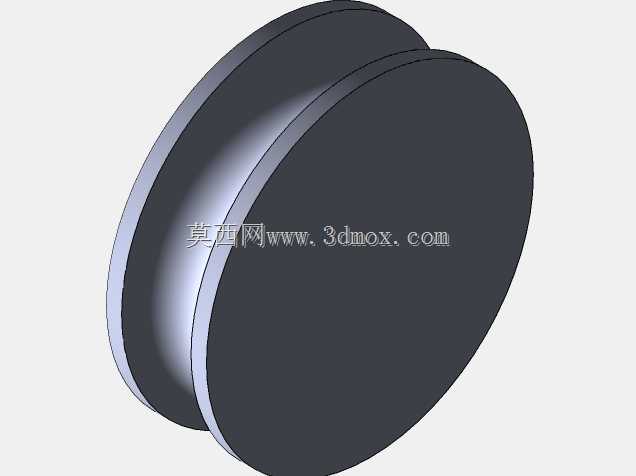

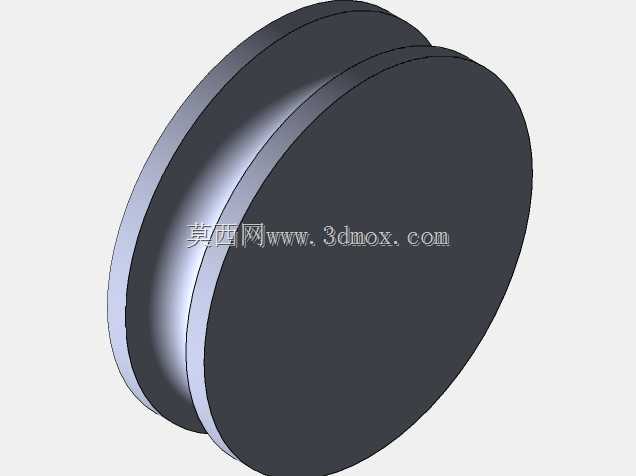

　　设计层面上，整套结构的核心调节逻辑依托梯形螺杆的自锁特性实现，螺杆配套的六角调节螺母可以手动完成进给量的精细调整，旋转端的带座圆盘既可以作为待检测工件的承载定位座，也可以直接安装接触式传感元件，当螺杆带动压块进给至设定位置时，压块端部的立式凸台既可以完成对圆盘侧方工件的压紧固定，也能触发布置在对应位置的传感元件，同步输出装夹到位的信号，不需要额外设置独立的触发撞块。圆盘基座下方设置了三个带安装孔的凸耳，安装时可以直接通过螺栓固定在工装台的T型槽或者平板安装面上，三个安装点呈120度分布，能保证基座在反复装夹受力下不会出现偏转位移，长期使用的定位稳定性更好。

　　从安装边界来看，整套机构的长条形安装底板上开有两个长圆形安装孔，安装时可以根据工位的实际布局调整整套机构的前后固定位置，不需要严格按照预设孔位配做安装孔，适配不同工装台的孔位布局。螺杆的有效进给行程覆盖了常见小型工件的装夹厚度范围，调节时螺杆与压块之间通过方形连接块传递推力，连接块与底板上的导向槽配合，能避免压块在进给过程中出现转动偏移，保证压紧力始终垂直作用在工件侧面，不会出现压偏、蹭伤工件表面的问题。立式凸台的高度经过匹配设计，既不会在进给过程中与圆盘基座发生运动干涉，又能保证触发传感元件时的接触行程处于传感元件的有效检测区间内，不会出现超程损坏传感元件或者触发不到位的信号漏检问题。

　　在实际选型适配时，这套结构可以根据工位的受力需求更换不同直径的调节螺杆，也可以在圆盘基座的中心孔内适配不同规格的定位芯轴，用来适配带中心孔的盘类、轴类小型工件的定位装夹。导向槽的间隙设计预留了润滑脂的存储空间，长期往复调节使用时不需要频繁拆解加注润滑，维护成本更低。整套结构的所有受力部件都采用刚性连接设计，没有弹簧类易损弹性元件，在车间多尘、有少量切削液飞溅的工况下也能稳定工作，不会因为碎屑卡滞导致调节失效或者信号触发异常。很多做小型非标工装的设计人员在搭建检测工位时，会直接参考这类集成式结构，省去单独设计传感支架、压紧机构、定位基座的时间，同时也能减少装配时的调试工作量，只需要根据实际工件的尺寸调整螺杆的初始进给位置，就能快速投入使用。另外，圆盘基座的旋转自由度设计，也让这套机构可以适配不同角度的工件检测需求，当需要检测工件不同周向位置的特征时，只需要转动圆盘基座到对应角度后锁紧侧边的固定件，不需要重新拆装整套机构，工位调整的灵活性更强。
