SMC型针型气缸气动执行元件结构

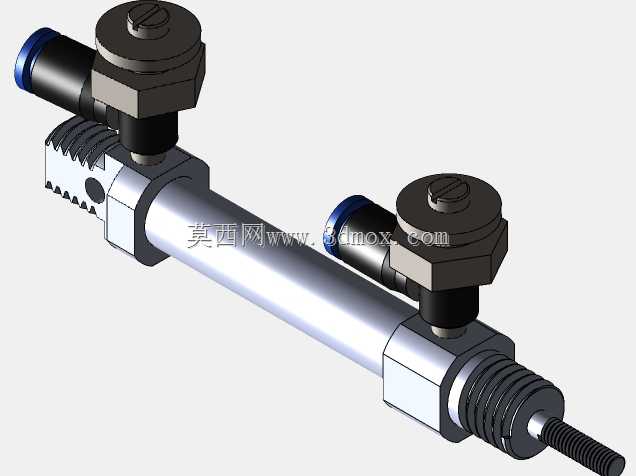

　　在轻工自动化装配线、半导体检测工位、小型物料分拣单元这类对安装空间有严格限制的气动回路里，这类微型针式气缸的应用占比一直不低。不同于大缸径标准气缸侧重大推力输出的设计取向，这类小缸径直动气缸的核心设计目标，是在狭窄的安装边界内完成短行程的精准推压、定位动作，常见的应用场景包括电子元器件引脚折弯时的压持、小型料道的工件挡停、检测探针的进给驱动，甚至是小型工装夹具的夹紧动作输出。从结构设计逻辑来看，这款气缸采用了一体化的缸筒端盖结构，缸体本身为硬质铝合金材质，表面做了硬质阳极氧化处理，内壁粗糙度控制在Ra0.4以内，既保证活塞运动时的低摩擦阻力，也能在0.1-0.7MPa的常规气动工作压力下保证足够的耐压强度，

　　不会出现缸体变形导致的卡滞问题。缸体两端的快插接头采用侧置布局，而非标准气缸的端盖轴向进气，这种设计的核心考量是压缩轴向安装尺寸，当气缸安装在密集排布的阀岛旁或者狭小的工装立板上时，侧置的气管接头不会额外占用轴向空间，气管弯折半径也能得到有效控制，避免气管过度弯折导致的气路通径不足问题。两端的调速接头集成了节流调节结构，不需要额外在气路中串联节流阀，直接通过顶部的一字槽旋钮就能调整活塞两个运动方向的排气速度，在短行程动作场景下，这种集成调速的设计能大幅减少外接管路的数量，降低气路布置的复杂度，也能避免外接节流阀带来的额外安装空间占用。活塞部分采用了带磁环的整体式活塞结构，磁环内嵌在活塞本体上，

　　可以配合缸筒外侧安装的磁性开关实现活塞位置的信号反馈，不需要额外加装机械行程开关，进一步压缩了整体安装所需的空间。活塞杆采用不锈钢材质，表面做了抛光处理，配合端盖处的复合材质导向环和防尘密封圈，既能保证活塞杆运动时的同轴度，避免偏载导致的密封圈磨损，也能阻挡车间环境里的粉尘、切削液雾气进入缸筒内部，延长气缸的实际使用寿命。从安装边界来看，这款气缸的缸体外径控制在10mm级别，整体轴向长度在25mm行程下也能保持紧凑的尺寸，两端的外螺纹结构可以直接穿装在安装板的通孔内，用螺母锁紧固定，不需要额外制作复杂的安装支架，对于布局紧凑的多工位转盘设备来说，这种安装方式能大幅降低工装设计的复杂度，多个同型号气缸可以密集排布在转盘周边，

　　各自完成独立的小动作输出，不会出现相邻气缸的安装干涉问题。在实际选型匹配时，这类气缸的输出推力需要结合工作压力核算，0.5MPa工作压力下10mm缸径的理论推力在39N左右，足够应对小型工件的压持、轻载物料的推料需求，不适合用于大负载的冲压、顶升场景。设计建模时需要特别注意调速接头的角度预留，侧置接头的轴线和缸筒轴线垂直，建模时要预留出气管插拔的操作空间，以及调速旋钮的调节操作空间，不能被周边的结构件挡住调节位置，否则现场调试时无法完成速度调整。另外活塞杆端部的外螺纹可以搭配不同类型的压头、连接头，适配不同的作业需求，建模时要预留端部附件的安装空间，避免活塞伸出时端部附件和周边工装发生碰撞。缸体尾部的调节螺杆可以微调气缸的伸出行程，在一些对伸出长度有高精度要求的场景下，不需要额外加装行程限位块，直接通过尾部的螺杆调整就能实现±2mm范围内的行程微调，这种细节设计对于需要精准控制压入深度的装配工位来说非常实用，能减少现场调试时的工装修改工作量。
