透明结构碳酸饮料塑料瓶三维数模

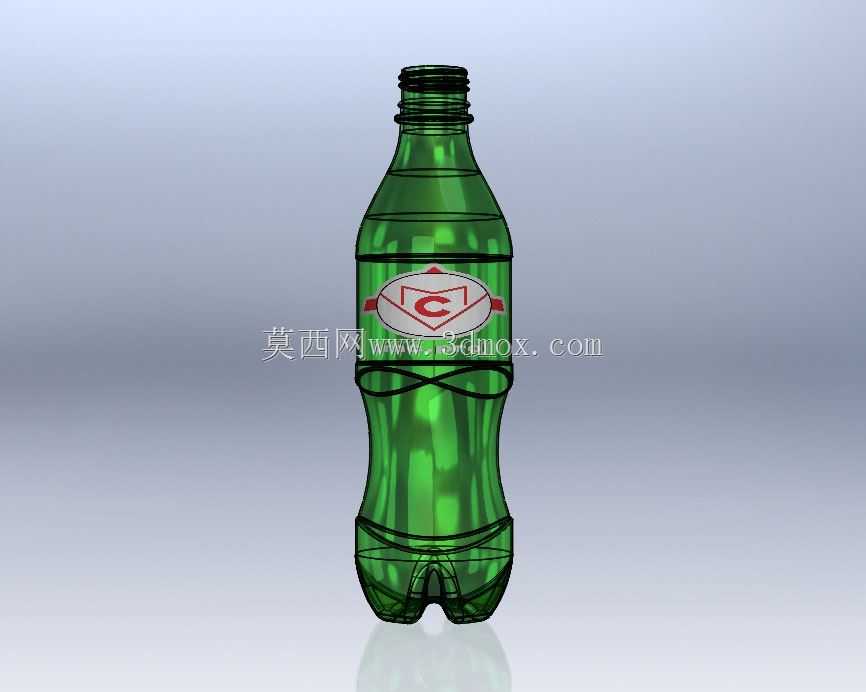

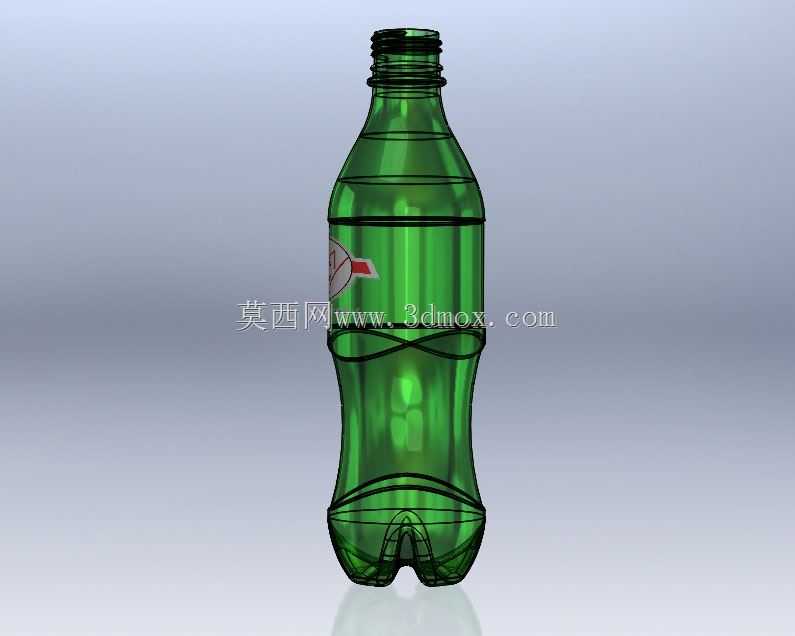

　　日常快消饮品的包装结构设计中，碳酸饮料瓶的结构合理性直接关联灌装效率、运输损耗率与终端握持使用体验，这套瓶体三维数模完整还原了主流500ml规格碳酸饮品PET瓶的全结构细节，可直接用于包装结构验证、吹塑模具开发参考、灌装生产线适配调试等场景。从实际工程落地的角度看，这类瓶体的设计需要同时平衡吹塑成型工艺性、碳酸内压承载能力、运输堆叠强度、消费者握持手感、标签贴附平整度等多维度需求，数模中对每一处结构细节都做了精准还原，没有做过度简化处理，能直接导入结构仿真模块做承压、跌落等工况的验证计算。瓶身整体采用带周向加强筋的流线型曲面设计，绿色透明材质的视觉效果在数模中通过曲面分层与光学属性设置实现，和实际PET吹塑瓶的通透质感一致，

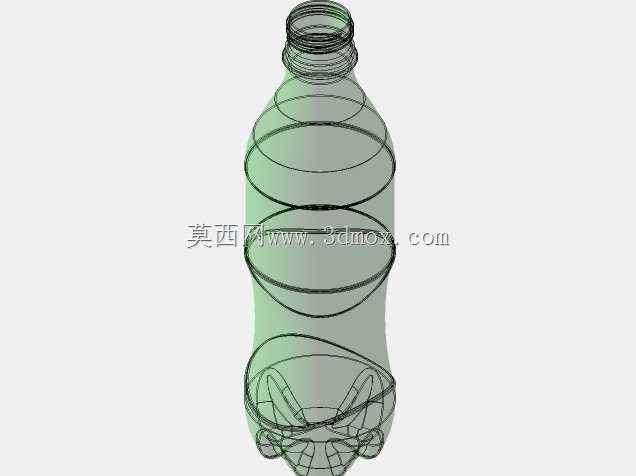

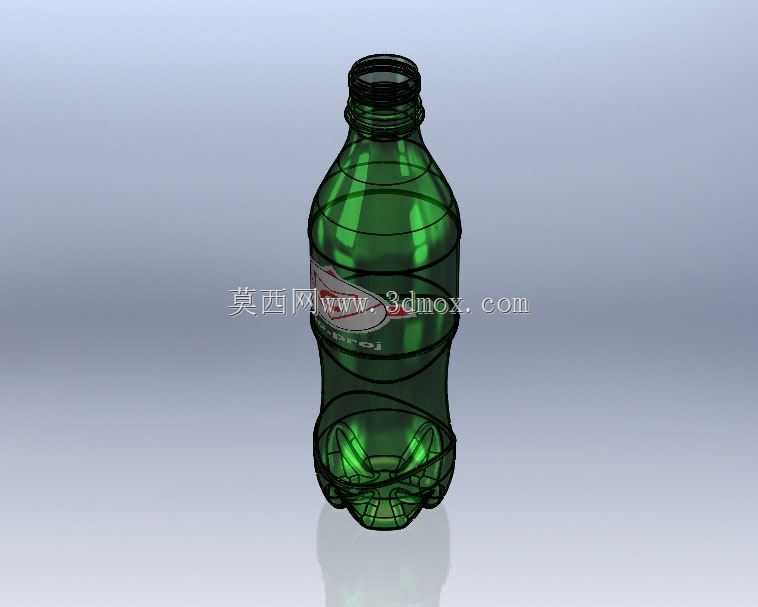

　　瓶身中部的标签贴附区域做了微弧面平整处理，能保证卷标过程中标签无褶皱、无气泡，贴标定位基准在瓶身下部的防滑筋位置，和现有高速灌装线的定位工装完全适配。瓶口采用标准的PCO1881碳酸饮料瓶口结构，螺纹牙型、防盗环连接桥、瓶口密封面的尺寸都严格遵循行业通用标准，可直接适配现有通用瓶盖，不需要额外开模定制瓶口配件，瓶口的端面平面度、螺纹同轴度都在数模中做了公差带预留，能满足高速旋盖设备的作业要求，避免出现封盖不严、螺纹滑牙等生产问题。瓶底采用经典的五瓣式花瓣底结构，这一结构是碳酸饮料瓶的核心承压设计，五处内凹的瓣状结构能均匀分散瓶内二氧化碳产生的内压，避免瓶底在存储、运输过程中出现鼓胀变形，

　　同时花瓣底的凸起支脚能保证瓶体直立放置时的稳定性，在自动化输送线上运行时不会出现卡瓶、倒瓶问题，数模中对瓶底的圆角过渡、壁厚分布都做了和实际吹塑工艺一致的还原，底部中心的浇口位置做了微凹处理，避免放置时浇口凸起导致瓶体晃动。瓶身的周向防滑筋不仅承担握持防滑的作用，同时也是瓶身的周向加强结构，能提升瓶体的径向抗挤压能力，在运输堆叠过程中，即使受到侧向挤压也不容易出现不可逆的瘪瓶变形，筋条的深度、间距都经过人体工学适配，普通消费者单手握持时手指刚好能卡入筋条间隙，握持稳定性更好，不会因为瓶身凝露出现打滑脱手的问题。数模的曲面质量达到G2连续，没有碎面、尖角等不利于模具加工的结构，拆分上下模的分型线位置设置在瓶身标签区域的上下边缘，

　　不会在瓶身外观面留下明显的合模线痕迹，吹塑成型时的料厚分布参考实际生产参数做了对应设置，瓶口、瓶底位置料厚稍大，瓶身中部料厚均匀，既保证结构强度，也能控制单瓶的原料用量，符合轻量化包装的设计趋势。在灌装生产线适配场景中，这套数模可以直接用于星轮导板、夹瓶机构、贴标定位组件的尺寸校核，不需要再对瓶体做逆向测绘，能大幅缩短新瓶型上线的调试周期，在包装结构迭代时，也可以基于这个基础数模调整筋条位置、瓶身曲率，快速衍生不同容量、不同造型的同系列瓶型，数模的曲面参数可编辑，能直接对接吹塑模具的加工编程流程，减少中间的模型修复工作量。
