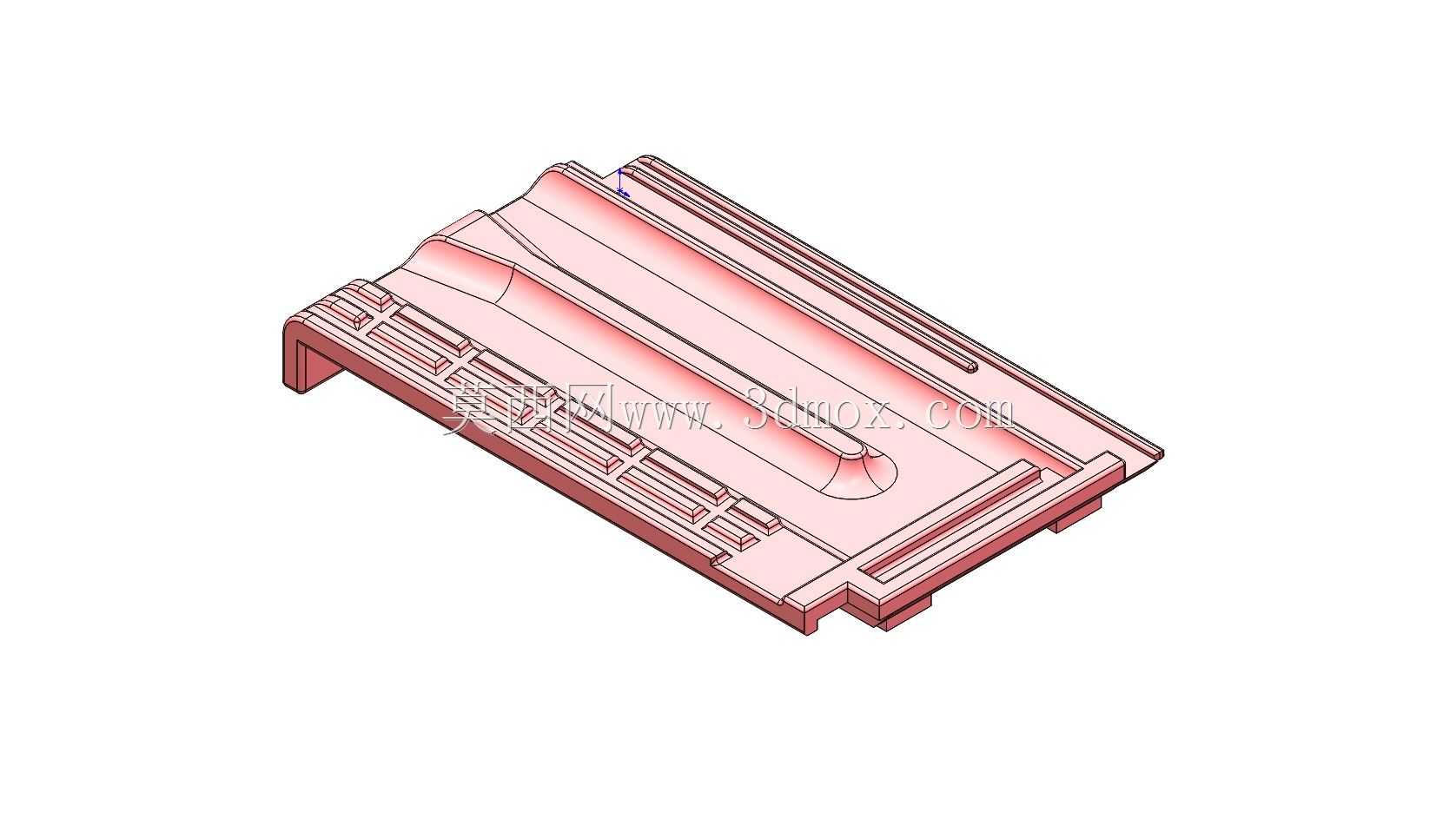

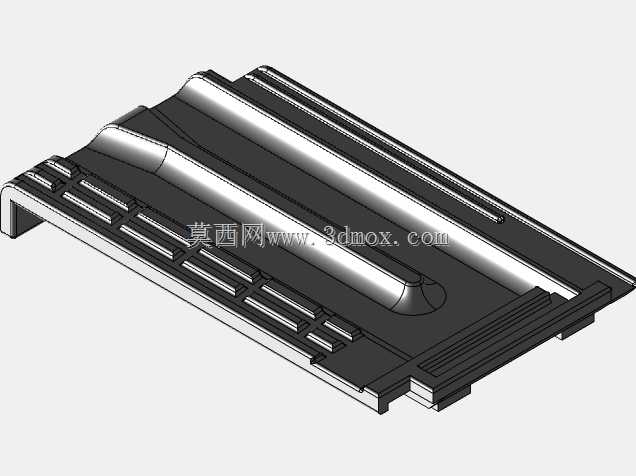

长条式传感检测安装基座结构设计

　　这款长条式安装基座主要面向工业现场传感检测单元的集成安装需求，在自动化产线的物料到位检测、工位位置校验、输送线工件姿态识别场景中，这类基座承担着传感元件的承载、定位与防护作用，能避免传感元件直接暴露在车间多尘、存在轻微磕碰的工况环境中，延长检测元件的使用寿命。从结构设计来看，基座整体采用长条形薄板类构型，主体平面预留了多组平行排布的安装槽位，这些槽位并非等距开设，而是根据常见光电、接近类传感元件的安装孔距做了差异化排布，既可以适配单排多组传感元件的并排安装，也能支持不同检测点位的灵活调整，不需要在安装现场重新打孔攻丝，降低现场施工的改造成本。基座两侧设计了阶梯式的限位凸台，凸台高度与常见输送线的侧边导轨安装间隙匹配，

　　安装时可以直接卡入导轨预设的卡槽内，配合槽位内的紧固螺钉完成快速固定，不需要额外设计转接支架，能压缩检测工位的整体安装空间。主体表面的弧形凸起结构并非装饰性设计，而是对应内部走线的容纳空间，传感元件的连接线可以顺着弧形槽的走向排布，避免线缆外露被输送的工件剐蹭，同时弧形结构也能提升基座整体的抗弯强度，在长跨距安装时不会因为自身重量产生中部下挠，保证传感元件的检测面始终保持在预设的水平基准面上。基座的边缘做了等距的齿状限位结构，这些齿结构和配套的压块配合，可以实现安装位置的毫米级微调，调整到位后压块卡入齿槽就能锁止位置，不会因为设备运行产生的振动出现位置偏移，保证检测信号的稳定性。从安装边界来看，

　　基座整体厚度控制在常规工业传感安装的通用尺寸范围内，底部预留的避让槽可以避开安装面的凸起焊点、螺栓头等障碍物，不需要对安装基面做额外的铣平处理，适配车间内多数现有设备的改装需求。在设计过程中，特意将受力薄弱的安装槽根部做了圆角过渡处理，避免长期受振动载荷出现应力集中开裂的问题，同时基座的材质适配常用的工程塑料注塑或者铝合金挤压加工工艺，批量生产时的工艺性较好，不需要复杂的二次机加工就能达到安装精度要求。这类基座在实际使用中，往往会和输送线的侧边导轨配合使用，多段基座可以通过端部的止口结构拼接成更长的安装段，覆盖整条输送线的多个检测点位，不需要每一个传感元件都单独设计安装支架，大幅降低整条产线检测工位的设计与安装工作量。基座表面没有多余的凸起结构，整体上表面保持平整，即使有工件从上方近距离通过，也不会出现勾挂工件的情况，适合在物流分拣、零部件加工输送、包装线检测等对安装空间有严格限制的场景中使用。
