抽芯式铆钉紧固件三维结构设计

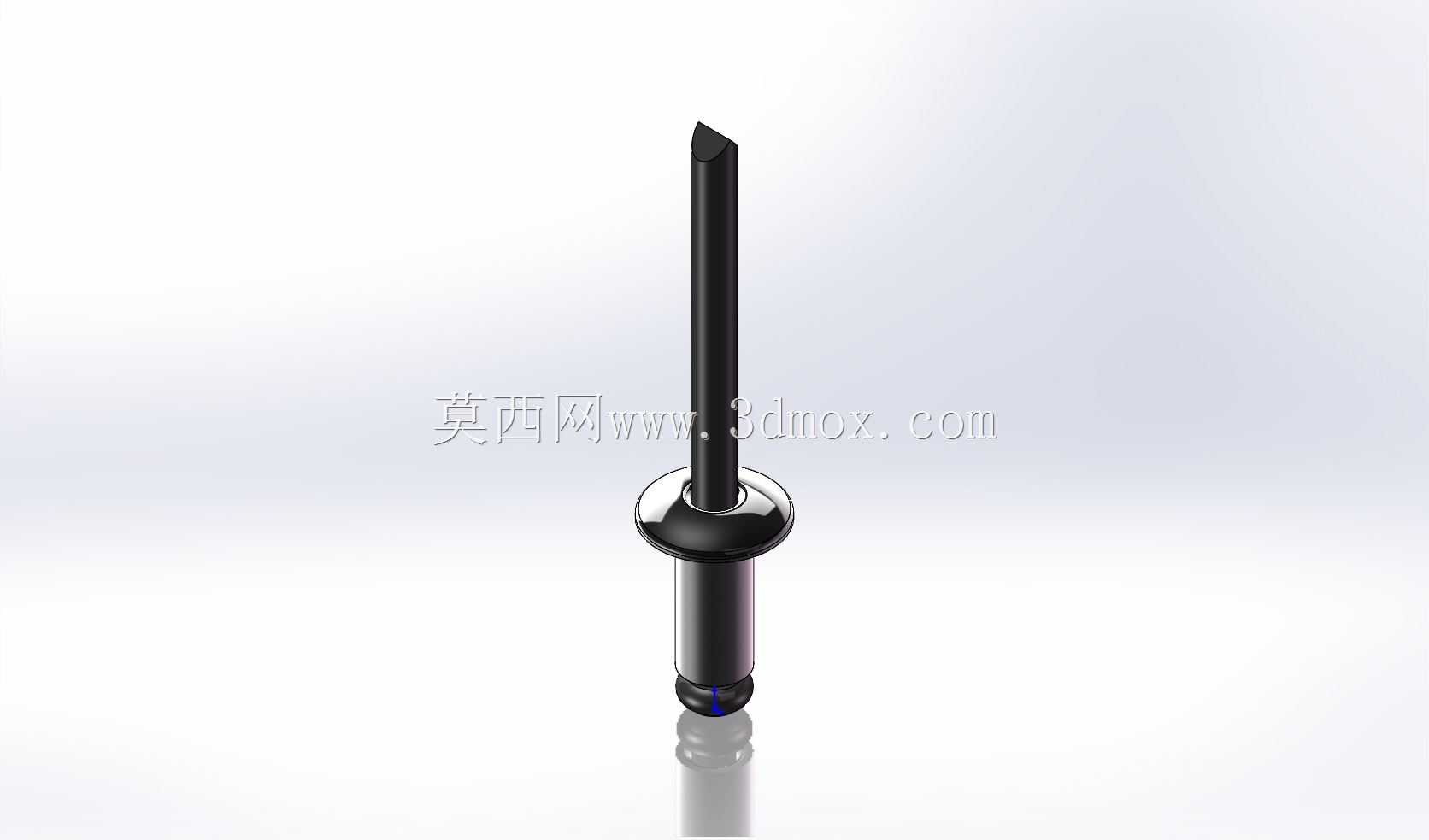

　　在钣金装配、薄壁构件连接的工程场景里，这类抽芯铆钉的应用覆盖了从机箱机柜组装、汽车内饰板固定到家电外壳拼接的诸多环节，尤其适合单侧操作空间受限的连接工况，不需要在工件双侧预留操作工位，仅需从单侧伸入铆枪即可完成锁紧固定，解决了螺栓连接需要双侧拧装、焊接易造成薄壁件变形的痛点。从结构设计逻辑来看，该款铆钉采用芯杆与钉体分体式结构，钉体端部带一体式法兰盘，铆接完成后法兰盘会紧密贴附在工件安装面表层，分散铆接压紧力，避免薄壁板材被压溃变形；芯杆头部设计有断裂缩颈结构，当铆枪拉动芯杆达到额定拉力时，缩颈位置会精准断裂，保证铆接后芯杆断口与钉体端面齐平，不会出现突出的毛刺剐蹭后续装配的零部件。外形尺寸上，钉体公称直径为4.8mm，

　　适配的安装预制孔直径通常控制在4.9-5.1mm区间，孔位公差过大会导致铆接后钉体膨胀不充分、连接松动，孔位过小则会造成钉体插入困难、装配效率下降；铆接完成后的总长度适配12.7mm以内的叠层工件总厚度，安装时需要提前核算被连接件的总叠厚，避免因叠厚过大导致钉体膨胀段长度不足，无法形成可靠的鼓包锁紧结构，或是叠厚过小导致铆接后钉体松动、抗剪抗拉性能达不到设计要求。从功能特性角度说，这类黑色涂装的铆钉具备基础的防锈能力，适合室内设备的非外露连接场景，铆接完成后具备稳定的抗剪与抗振性能，在设备长期运行产生振动的工况下，不会像普通自攻螺丝那样出现松动退牙的问题；法兰盘的设计也增大了与工件表面的接触面积，对于质地偏软的铝合金薄板、

　　塑料板材类连接件，能有效降低接触面的压强，避免长期受力后工件表面出现压痕凹陷。建模过程中需要重点还原几个关键结构的尺寸精度：首先是芯杆的缩颈位置直径与断裂拉力的对应关系，要匹配实际产品的力学性能参数，保证模拟铆接动作时断裂位置的准确性；其次是钉体的空心段壁厚，壁厚直接决定铆接时的膨胀变形量，壁厚过大会导致铆接需要的拉力过大，超出常规手动铆枪的出力范围，壁厚过小则会导致膨胀段强度不足，受拉时容易出现钉体断裂失效；另外法兰盘的厚度与直径比例也需要符合工程实际，法兰过薄会在铆接压紧时出现翘曲变形，无法均匀压紧工件表面，法兰直径过大则会占用过多的安装面空间，对周边的其他元器件安装造成干涉。在实际选型应用时，除了叠厚与孔径的匹配，

　　还要考虑工件的材质与使用环境，如果是户外使用的设备，需要更换为304不锈钢材质的同规格铆钉，避免长期淋雨出现锈蚀污染工件表面；如果是连接非金属材质的工件，还可以在法兰盘下增加橡胶垫圈，进一步缓冲铆接压力，同时提升连接位置的密封性能，防止水汽从安装孔位置渗入设备内部。这类抽芯铆钉的安装效率远高于传统的螺栓螺母连接，单颗铆钉的铆接作业时间仅需2-3秒，非常适合流水线批量装配的生产场景，在设计三维装配模型时，需要提前预留铆枪的操作空间，通常要在铆钉轴线方向预留至少80mm的空间，方便铆枪枪头套入芯杆完成拉铆动作，避免因空间不足导致现场装配时无法操作，需要临时修改工件结构耽误生产进度。
