Gopro运动相机防护外壳结构设计

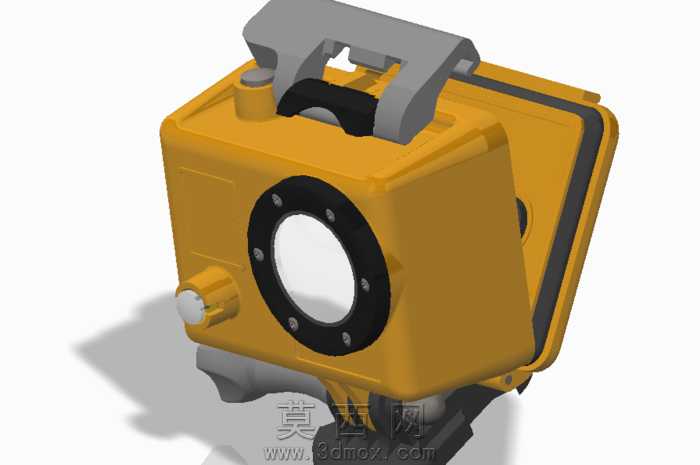

本作品为适配Gopro高清英雄2运动相机的防护外壳三维建模作品，建模过程中以运动相机户外使用的防护需求为核心设计逻辑，首先通过参考实体产品的尺寸比例，在三维软件中完成整体壳体的基础轮廓搭建，优先确定壳体的内腔尺寸，确保能够完整容纳相机本体，预留出镜头、操作按键的对应对位空间。建模阶段采用实体建模与曲面建模结合的方式，外壳主体的方正带圆角的防护结构通过实体拉伸、倒圆角指令完成基础形态，顶部的便携提手结构单独拆分建模，通过装配约束与主体壳体完成对位，提手部分设计有镂空握持区域与黑色防滑嵌件的安装位，还原实体产品的便携携带属性。镜头位置的防护圈采用环形结构建模，预留出均匀分布的固定螺丝孔位，确保镜头防护玻璃可以通过螺丝紧固在壳体前端，同时在壳体边缘设计有一圈密封胶条的安装凹槽，为壳体的防水密封性能提供结构基础。材质渲染阶段，主体外壳采用工程塑料的哑光黄材质，还原户外防护配件的耐磨质感，提手部分采用深灰色硬质塑料材质，防滑嵌件与密封胶条采用黑色软胶材质，镜头防护圈采用黑色磨砂塑料材质，侧边的操作旋钮采用半透明白色塑料材质，通过不同材质的质感区分，清晰呈现各个结构部件的功能属性。结构设计上充分考虑户外使用的抗冲击需求，壳体边角做了加厚圆弧过渡处理，避免磕碰时的应力集中，顶部提手与主体的连接位置做了加强筋结构设计，提升提手的承重能力，侧边操作旋钮的位置做了凸起防护结构，避免误触同时保障按键区域的密封性能，整体模型的各个部件拆分清晰，装配关系明确，既还原了防护外壳的外观形态，也完整呈现了内部的装配结构与功能设计逻辑，可用于该类防护配件的结构参考、外观展示以及3D打印验证使用。
