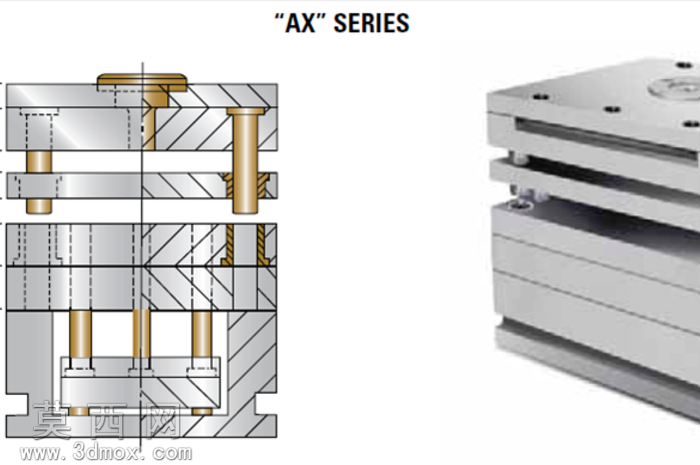

AX系列标准注塑模具结构三维设计

本套AX系列标准注塑模具三维设计，严格遵循行业通用标准模架规格开展建模工作，整体适配7.875×7.875英寸的成型模腔维度，对应88A 7.7系列标准注射成型工艺需求。建模过程中采用全参数化设计逻辑，对模具的上下模座、定模板、动模板、支承板、垫块等基础模架构件进行精准尺寸约束，各板件的安装孔位、导柱导套配合公差、紧固螺丝排布均符合标准化注塑模架的通用规范，确保模型可直接对接实际加工的尺寸校验需求。在结构设计层面，完整还原了标准注塑模的核心功能模块：浇注系统部分精准设计了主流道衬套、分流道布局与浇口衔接结构，可适配常规热塑性塑料的充模流动需求；导向定位系统采用多组等规格导柱导套配合结构，导柱与模板的安装同轴度、滑动配合间隙均按照实际生产的装配要求进行参数设定，有效保证合模过程中的定位精度，避免动定模错位导致的成型件尺寸偏差；顶出脱模机构设置了多根均匀排布的顶杆，顶杆的安装位置避开模腔成型区域，顶出行程与复位弹簧的参数匹配合理，可实现成型件的平稳脱模，避免顶出过程中制件出现变形、顶白等缺陷；同时模型完整还原了模具的冷却水路预留孔位、紧固连接结构、定位圈等辅助功能构件，各构件之间的装配关系清晰，无干涉错位问题。材质与渲染表现上，针对不同功能构件匹配了对应的材质属性：模架板件采用模具钢的金属哑光材质，还原钢材的冷金属质感与加工面的细腻纹理；导柱、导套、顶杆等运动构件采用光亮金属材质，突出其精加工表面的光洁度；浇注系统、紧固件等细节构件也匹配了对应的材质表现，通过光影渲染清晰区分不同功能模块的边界，让模具的分层装配结构一目了然。整体设计思路围绕标准化、通用化展开，模架结构可适配同规格范围内的多类型注塑产品成型需求，仅需更换模腔镶件即可实现不同制件的生产，大幅降低模具的设计与制造成本，缩短生产筹备周期，模型的结构完整性与尺寸精准度可满足模具设计教学、结构方案验证、加工工艺参考等多场景使用需求，能够帮助使用者清晰理解标准注塑模的分层装配逻辑与各功能模块的协同工作原理。
