IP65防护等级ABS塑料电子外壳结构设计

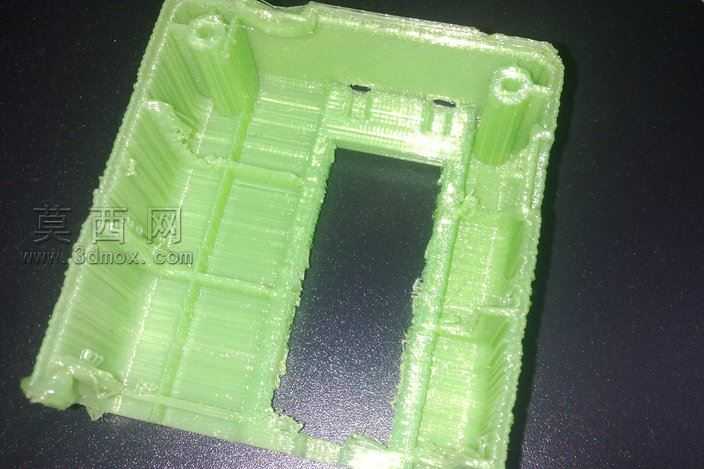

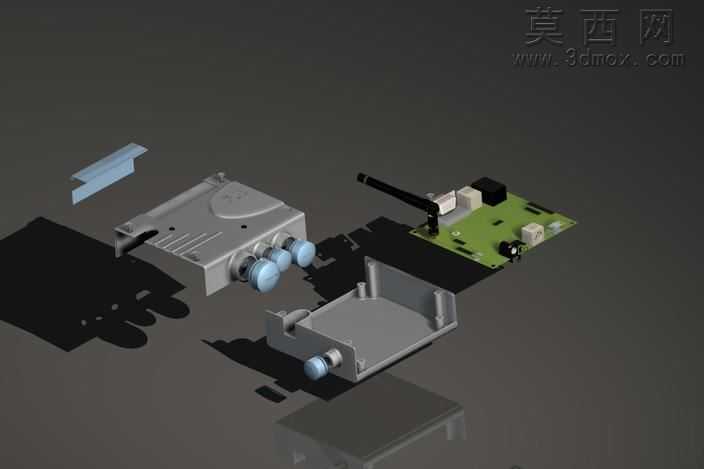

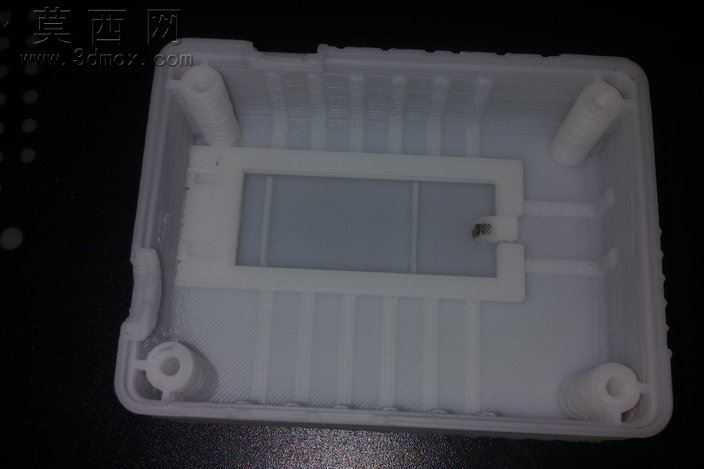

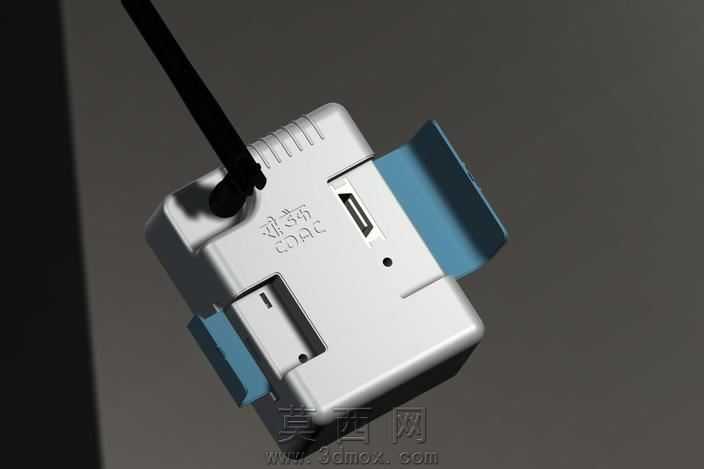

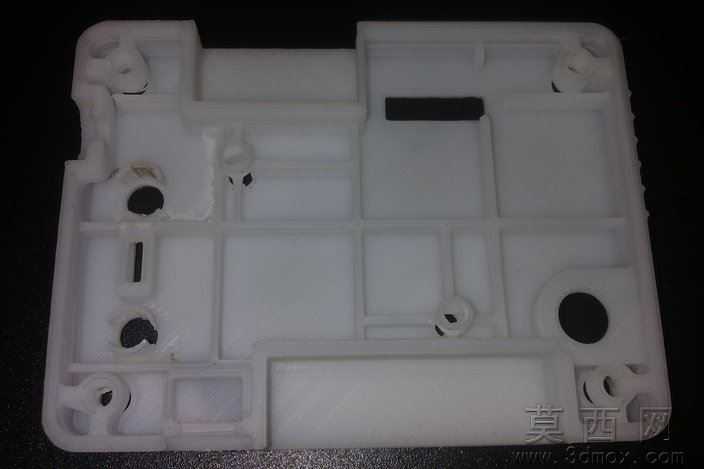

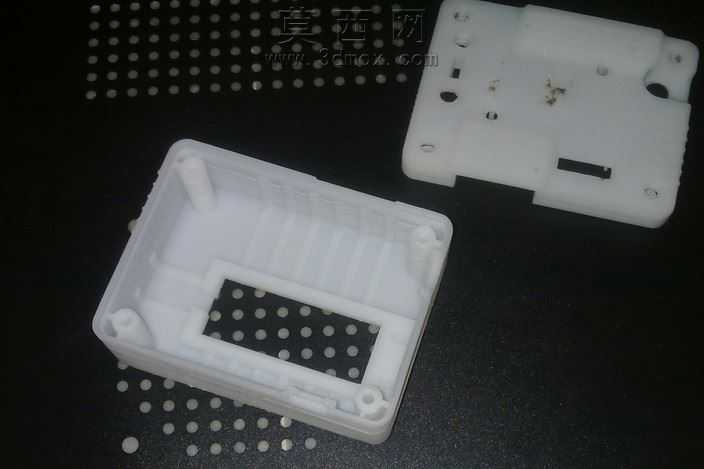

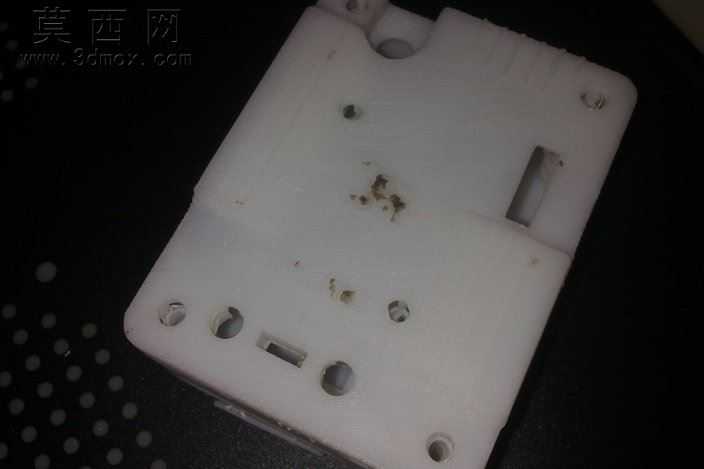

本作品为适配户外电子设备使用的IP65等级塑料防护外壳，整体采用三维参数化建模完成全结构设计，建模阶段优先匹配FDM熔融沉积3D打印工艺特性，选用ABS工程塑料作为基础成型材料，兼顾打印成型稳定性与成品抗冲击、耐候性能。外壳整体采用矩形扁平化布局，内部腔体做分区化结构规划：中部预留矩形安装位用于固定核心显示或控制模组，四周设置多组带安装孔的支撑柱，支撑柱高度与壁厚经过参数化校核，既保证内部电路板、功能元件的安装固定强度，又预留足够的走线空间与电气安全间隙。壳体边缘做一体化密封槽结构设计，配合对应上盖可实现IP65级别的防尘防水能力，满足户外政府类电子项目的严苛使用环境要求。建模过程中对壳体壁厚做均匀化处理，所有转角位置设置圆角过渡，避免3D打印过程中出现应力集中导致的翘曲变形问题，同时优化内部加强筋的排布走向，加强筋厚度控制在壁厚的60%，既提升壳体整体抗形变能力，又避免打印过程中出现缩痕缺陷。壳体四角设置带通孔的固定柱，可直接通过螺丝完成壳体组装或与外部安装基座固定，无需额外设计连接配件。渲染阶段采用哑光白色塑料材质，还原ABS材料打印后的真实质感，对内部支撑结构、安装位做半透明高亮处理，清晰展示内部结构布局与装配逻辑。设计阶段充分考虑3D打印的成型公差，所有配合面预留0.2mm的装配间隙，保证打印完成后各部件可顺利组装，同时针对户外使用场景，在壳体外侧做微纹理处理，提升握持与安装时的防滑性能，整体结构无需额外支撑即可完成大部分区域的打印，有效降低打印耗材消耗与后处理工作量，适配小批量定制化的项目交付需求。
