HP系列气动执行器结构三维设计

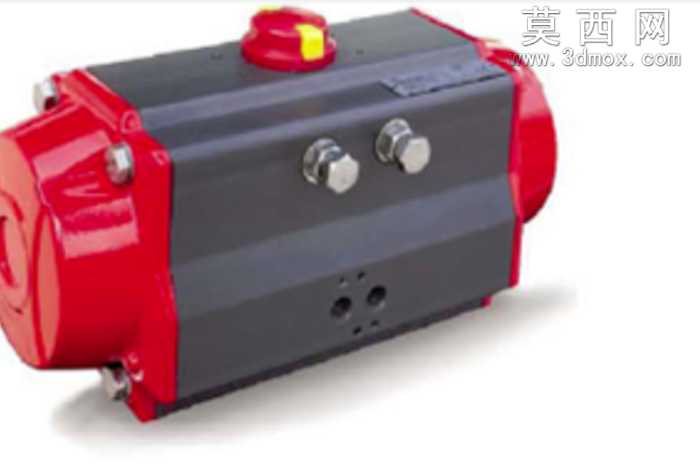

本模型为HP系列气动执行器的三维数字化设计成果，建模过程严格遵循气动执行器的实际生产制造尺寸与装配逻辑，依托三维建模软件完成全参数化构建，确保各部件尺寸精度符合工业应用标准。建模初期先梳理气动执行器的核心组成模块，将整体结构拆分为缸体组件、端盖结构、气源调节接口、输出轴连接部、行程指示模块五个核心部分，逐一进行零件级建模后再完成虚拟装配，全程校验各部件的装配干涉问题，保证模型装配关系与实物完全一致。材质渲染阶段针对不同部件的实际用材进行材质参数匹配：主体缸体部分采用铸铝材质的哑光深灰质感，还原铸铝件经氧化处理后的细腻磨砂表面，调整材质粗糙度与环境反射参数，避免过度反光失真；两端端盖与顶部指示端盖采用亮红色烤漆金属材质，模拟工业气动元件常用的警示色漆面效果，添加细微的漆面颗粒质感提升真实度；外露的调节螺栓采用不锈钢亮面金属材质，还原金属加工后的高光切削面质感，同时对螺栓的六角头、螺纹细节做精细化建模，还原标准紧固件的结构特征。结构设计上完整还原了齿轮齿条式气动执行器的内部传动逻辑预留位，外部的两个气源调节螺栓位置、输出轴端的连接结构、顶部的行程指示凸起都做了1:1还原，顶部黄色指示块采用醒目的工程塑料材质，与红色端盖形成清晰视觉区分，符合实际产品的状态指示设计需求。建模过程中对缸体表面的安装孔位、端盖的紧固螺栓排布都做了精准定位，所有孔位的孔径、孔距都参照行业通用安装标准设置，可直接用于虚拟装配验证、产品展示动画制作等场景。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方打亮主体，辅以补光消除暗部死黑，添加柔和的地面接触阴影，让模型呈现出干净清晰的产品展示效果，既突出了执行器硬朗的工业造型线条，也清晰展现了各外部结构的位置关系与材质差异，整体模型结构完整、细节到位，可用于阀门驱动系统的配套选型展示、气动元件教学演示、工业产品数字化样机搭建等多种用途。
