环形夹持式传感安装固定支架结构

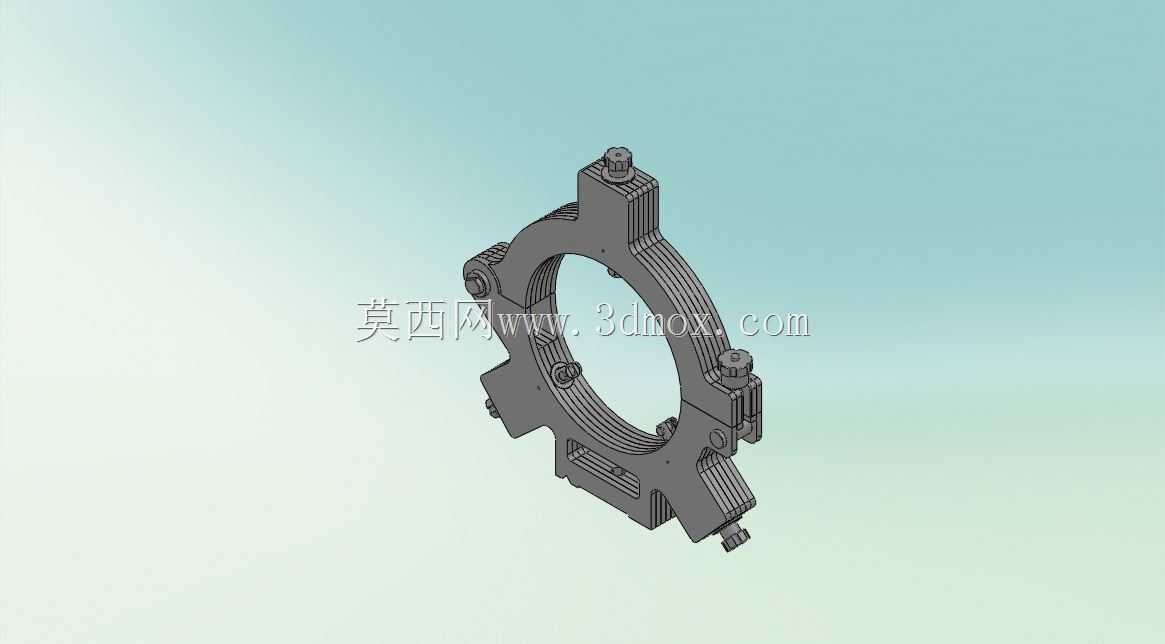

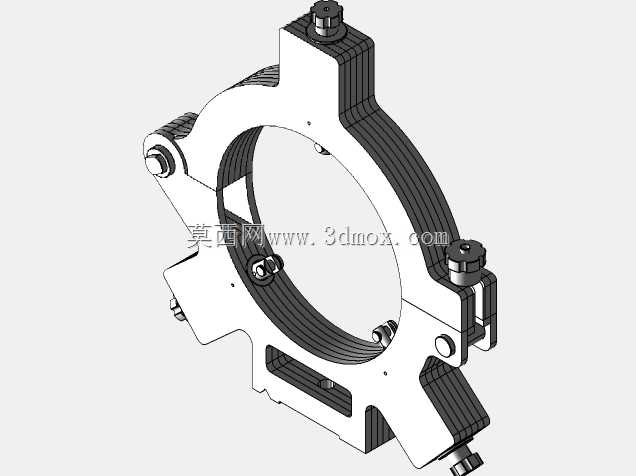

　　在工业传感检测场景中，这类环形夹持结构常被用于管道外壁、旋转轴系周边的传感元件固定，尤其适配非接触式位移、振动、转速类传感器的安装需求，无需在被测构件上额外加工安装孔，避免破坏原有设备的结构强度与密封性能，在老旧设备技改、临时测试点位搭建的场景中应用十分广泛。从结构功能来看，主体采用开口环形的基体设计，环体内壁预留有适配不同管径的微调间隙，配合周向均匀分布的三组可调锁紧螺钉，可实现一定管径范围内的抱紧固定，螺钉端部做了钝化处理，锁紧时不会刮伤被测构件表面，同时能保证足够的静摩擦力，避免设备运行过程中传感支架出现滑移偏转，导致检测数据失准。基体外侧延伸出的四个凸台安装位，分别预留了标准的传感元件安装螺孔，

　　可同时兼容多类不同检测方向的传感器布设，无需额外加装转接板，减少安装累积误差，凸台与环形基体采用一体化结构设计，避免拼接结构带来的共振问题，保证高频振动检测场景下的结构稳定性。设计过程中优先考虑了安装操作的便捷性，开口处的锁紧结构采用单侧快调设计，现场安装时无需完全拆分支架，只需松开开口处的锁紧件，将支架卡套在被测管轴上，再依次调整周向螺钉与开口锁紧件的预紧力即可完成固定，单人操作即可完成全流程安装，大幅缩短现场调试的工时。从安装边界来看，环形基体的中心通孔为核心适配区间，适配的被测构件外径范围覆盖常规工业传感检测的常用管径，支架整体外轮廓的最大径向尺寸控制在合理区间，不会与周边的管线、设备护罩产生干涉，轴向厚度经过优化，

　　在保证结构刚性的前提下尽可能压缩轴向占用空间，适配狭小安装空间内的布设需求。周向的锁紧螺钉采用标准外六角配合内六角的复合驱动结构，现场可根据手头工具选择拧紧方式，无需配备专用工具，适配复杂现场的作业条件。基体上的传感安装面均做了铣平加工，保证安装面的平面度公差，避免传感器安装后出现倾斜，影响检测光束或检测探头的对准精度，每个安装位旁都预留了走线槽位，可将传感器的连接线沿支架基体规整布设，避免设备运行过程中管线被拉扯、剐蹭，提升布线的整洁度与可靠性。这类结构在实际应用中，常被用于工业设备的状态监测点位搭建，比如泵组的振动监测、旋转轴的转速检测、管道的形变检测等场景，相比传统的焊接式、打孔固定式安装支架，

　　这种夹持式结构可灵活调整安装位置，后期点位调整时无需做动火作业，也不会在设备表面留下焊疤或钻孔痕迹，尤其适合在不允许破坏原有设备结构的运维场景中使用。结构的材质选型一般采用高强度铝合金或工程塑料，铝合金版本兼顾刚性与轻量化需求，适合长期固定安装的场景，工程塑料版本则具备绝缘、无磁的特性，适配电磁敏感类传感器的安装需求，避免金属支架对传感器检测信号产生干扰。在建模过程中，所有配合面的公差都按照通用机械安装的标准公差等级设定，锁紧螺钉的螺纹孔深度经过校核，保证足够的啮合长度，避免长期受振动后出现螺纹滑牙的问题，环形基体的开口间隙经过反复验算，既保证足够的调节范围，又不会因开口过大导致锁紧后环形基体出现过度形变，影响内孔的圆度，进而导致抱紧力分布不均。
