Weg款发动机动力输出轴结构设计

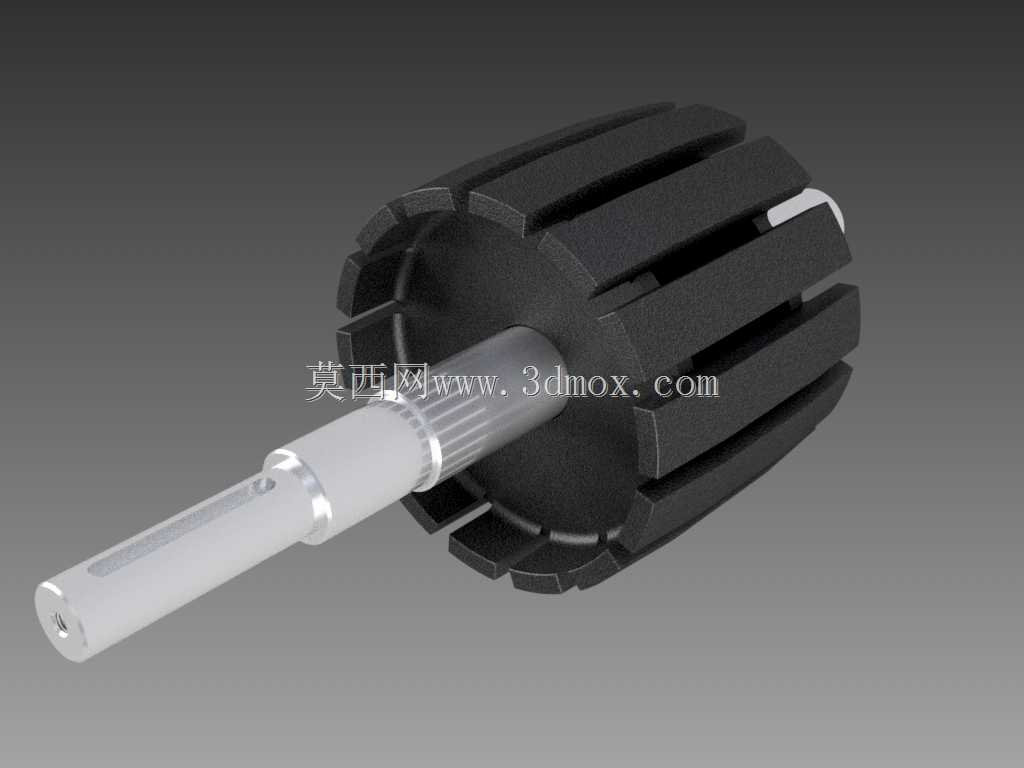

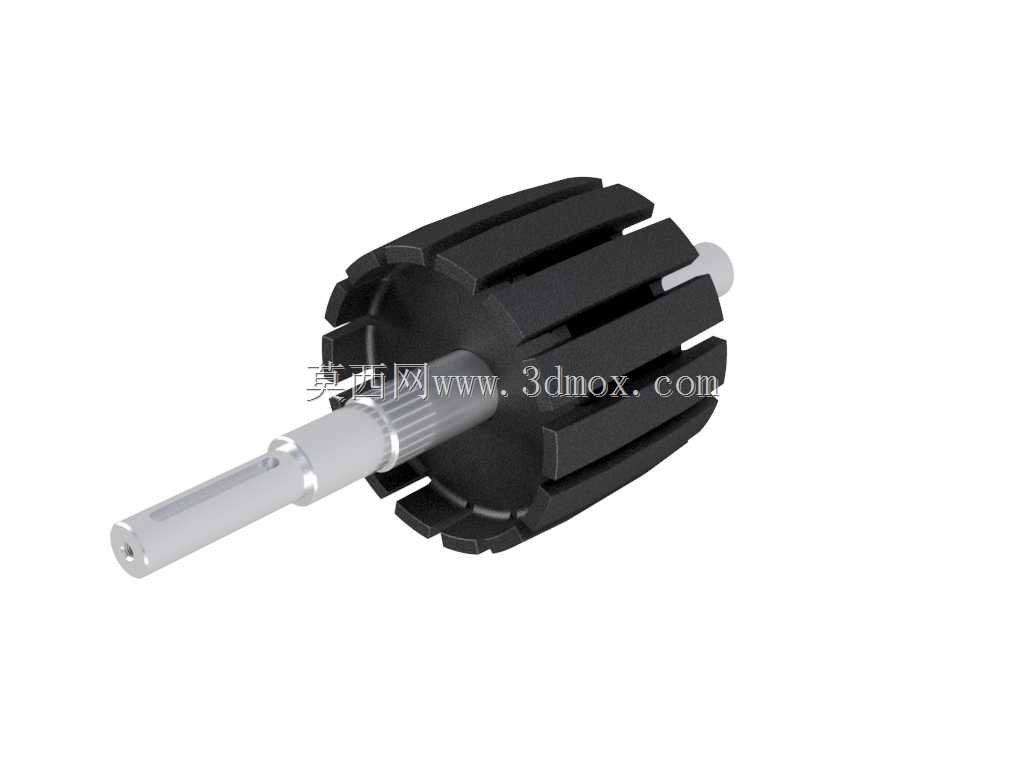

　　在中小型内燃动力设备的传动链路里，这类输出轴是衔接动力发生端与负载执行端的核心受力构件，日常多配套在通用小型发电机组、园林动力机械、小型工程机械的动力单元中，承担把活塞往复运动转化的旋转扭矩向外传递的核心作用，实际运行中需要持续承受交变扭转载荷、短时冲击载荷，同时还要适配不同安装场景下的径向限位需求。从结构设计逻辑来看，轴身采用阶梯变径设计并非随意选型，靠近输出端的细轴段预留了键槽安装位，用来和联轴器、带轮或者负载端的连接套做周向固定，避免扭矩传递过程中出现打滑松脱；轴端的中心小孔是加工时的工艺定位孔，方便外圆磨床加工时做顶尖定位，保证各段轴身的同轴度公差控制在0.02mm以内，减少高速运转时的径向跳动量。

　　中间的滚花纹理段并非装饰结构，是用来和轴上配套的绝缘衬套、定位隔套做过盈压装的防滑结构，压装后可以避免衬套在长期交变载荷下出现轴向窜动，保证转子组件的轴向定位精度。和轴身配合的黑色笼式结构是配套的转子支架，周向均匀分布的开槽是为了嵌装磁钢或者导磁条，开槽的深度和宽度都经过动平衡校核，保证整体转子组件在额定转速下的不平衡量控制在G2.5等级以内，避免运转时出现异常振动。安装边界方面，这类轴的总长通常控制在180mm到220mm区间，最大轴径段的直径不超过35mm，适配的轴承安装位直径统一为标准系列尺寸，可以直接匹配常用的深沟球轴承规格，不需要额外定制非标轴承，降低后期维护的配件成本。实际选型应用时，需要注意轴身的硬度要求，

　　这类轴通常采用40Cr材质调质处理，表面硬度达到HRC28-32，键槽位置做局部高频淬火提升耐磨性，避免频繁拆装带轮或者联轴器时造成键槽边缘压溃变形。在三维建模过程中，这类轴的建模需要重点关注各阶梯段的过渡圆角设计，所有轴径变化的位置都要设置R1到R2的过渡圆角，避免应力集中造成轴的疲劳断裂，尤其是在承受冲击载荷的应用场景下，过渡圆角的处理直接决定了轴的使用寿命。另外轴上的退刀槽、卡簧槽的尺寸都要符合机械设计手册的标准规范，卡簧槽的宽度和深度公差要控制在±0.05mm以内，保证轴用弹性挡圈可以顺利卡入，实现轴承或者隔套的轴向定位。配套的转子支架和轴的配合采用H7/k6的过渡配合，压装时需要保证支架端面和轴肩的贴合度，

　　端面跳动量不超过0.03mm，避免转子运转时出现扫膛问题。在实际工况测试中，这类轴需要在额定转速3000rpm的状态下连续运行1000小时无异常变形，扭转载荷达到额定扭矩的1.5倍时不出现塑性变形，才能满足通用动力设备的使用要求。建模时还要注意轴上各特征的加工工艺合理性，比如键槽的端部要设置标准的铣刀退刀圆弧，不能出现直角清根的结构，否则铣削加工时无法实现，也会造成应力集中点；轴端的倒角统一采用C1或者C2的45度倒角，方便装配时引导轴承、联轴器等零件顺利套入，同时避免轴端锐边划伤操作人员或者损坏配合零件的密封件。
