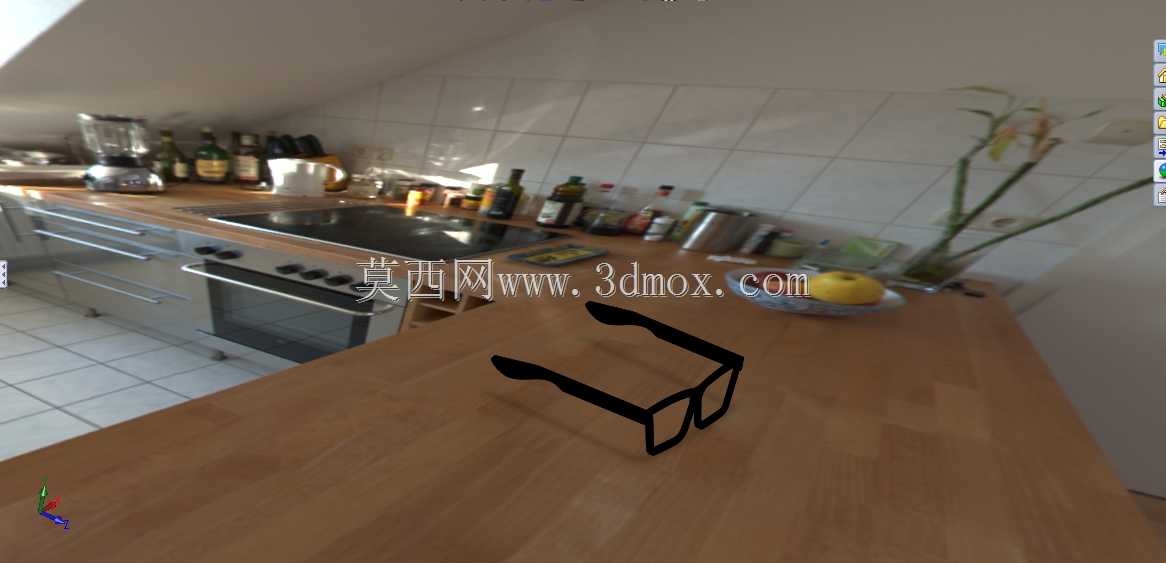

黑框板材眼镜日常佩戴款三维结构

　　这款黑框眼镜的三维结构设计，首先要考虑日常佩戴场景下的人机适配性，镜腿的开合角度做了15度到95度的活动范围预留，满足不同头围用户的佩戴需求，镜腿末端做了向内的弧度收窄，贴合耳后轮廓，避免长时间佩戴产生压痕。镜圈部分采用全框板材结构，镜框边缘厚度控制在2.2mm，既保证结构强度，又不会因为边框过厚遮挡佩戴者的视野，镜圈内侧预留了镜片安装槽，槽深1.2mm，槽宽0.8mm，适配常规树脂镜片的安装公差，安装时不需要额外打磨镜圈，直接将镜片卡入槽位即可完成固定，中梁部分宽度设置为18mm，鼻梁托位和镜圈做一体化成型设计，不需要额外加装金属鼻托，减少日常使用中鼻托松动、氧化发黄的问题，托位表面做了微弧处理，贴合鼻梁两侧的皮肤曲面，佩戴时受力均匀，不会出现局部压红的情况。

　　从设计思路上看，这款镜架优先考虑日常通勤场景的耐用性，整体结构没有易脱落的小零件，镜腿和镜圈的连接位置采用隐藏式铰链结构，铰链转轴直径1.5mm，转动阻尼设置在0.2N·m，开合时不会出现过松滑落或者过紧掰动费力的问题，铰链位置做了沉台设计，装配后铰链端面和镜架表面齐平，不会突出刮蹭皮肤或者衣物。整体外形尺寸方面，镜架总宽度138mm，镜圈高度36mm，镜圈宽度52mm，镜腿长度145mm，这个尺寸区间适配绝大多数亚洲成年人的头型尺寸，安装边界上，镜片的最大适配尺寸为52mm宽、36mm高，中心厚度不超过8mm，瞳距适配范围在62mm到72mm之间，满足常规配镜的参数要求。

　　实际使用中，这款镜架除了作为光学配镜的支架，也可以搭配平光镜片作为装饰配饰使用，全框结构对镜片的包裹性更好，日常不小心磕碰的时候，镜框可以先接触碰撞面，减少镜片碎裂的风险，镜架整体边角都做了R0.5mm的圆角处理，没有尖锐棱角，即使受到外力撞击，也不会划伤佩戴者的面部。建模过程中，镜架的曲面过渡做了G2连续处理，外表面没有明显的折角棱线，握持的时候手感顺滑，不会硌手，镜腿的截面从连接端的3mm6mm矩形，逐渐过渡到末端的2mm4mm扁圆形，符合佩戴时耳后位置的贴合需求，同时减轻镜架末端的重量，避免佩戴时镜架下滑。

　　结构强度方面，镜架的材料选用常规醋酸纤维板材的参数做结构校核，镜腿在张开90度的状态下，末端施加5N的向下压力，镜腿的变形量不超过3mm，撤去外力后可以完全回弹，不会出现永久变形，中梁位置在两侧镜圈施加向内10N的挤压力时，中梁的变形量不超过2mm，满足日常摘戴时的受力需求，不会因为单手摘戴就出现镜架变形、镜片松动的问题。镜架表面没有多余的装饰结构，整体造型简洁，适合各类日常场景佩戴，不管是工作、学习还是外出通勤都能适配，建模时所有的装配间隙都控制在0.1mm以内，装配后没有明显的缝隙，整体外观整洁，没有突兀的结构断点。
