丹佛斯液管制冷过滤干燥器结构设计

　　这款丹佛斯DML系列液管过滤干燥器，是制冷循环系统里的核心净化部件，日常在商用冷柜、中央空调机组、冷库制冷系统、车用空调回路里都能见到它的身影，安装位置通常在冷凝器出口与节流机构之间的液管段，承担着拦截制冷回路中固体杂质、吸附系统残留游离水分的核心作用，避免节流元件出现冰堵、脏堵故障，同时减少杂质对压缩机气缸、阀片的磨损，延长整套制冷系统的无故障运行周期。

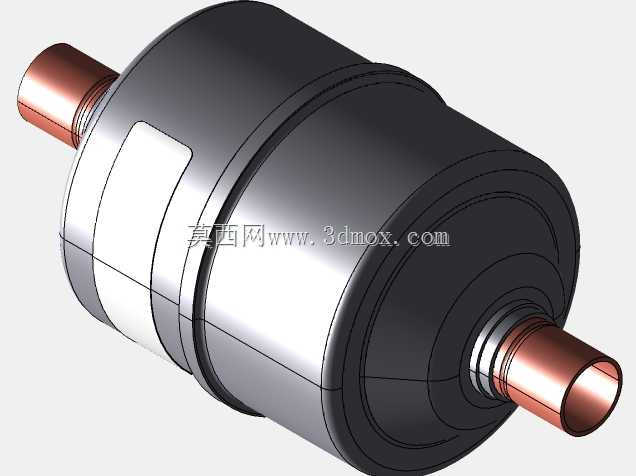

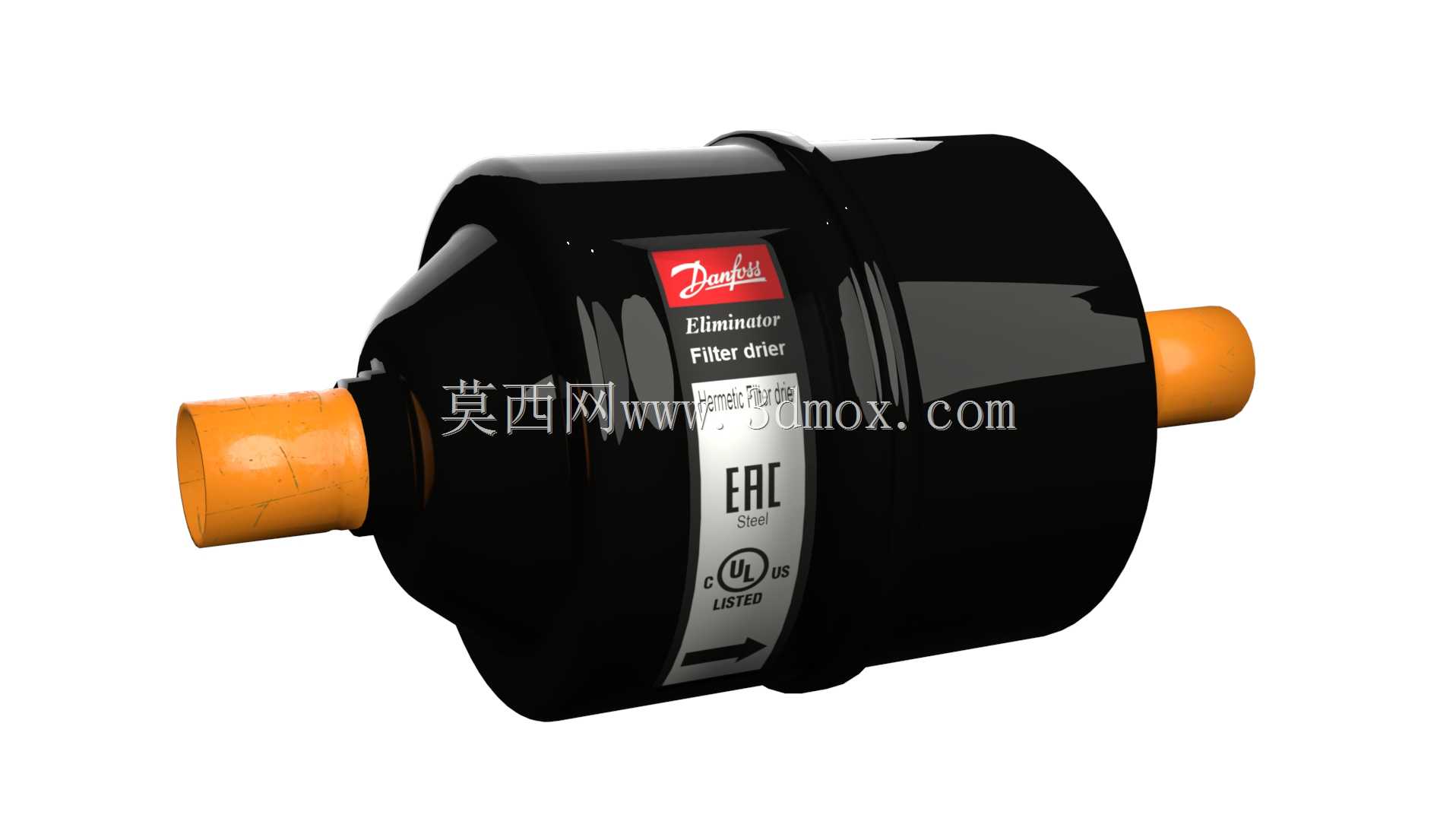

　　从结构设计来看，整体采用旋压密封式钢制壳体，两端的铜质连接接头采用硬钎焊适配工艺，接头外径匹配常规制冷紫铜管的焊接尺寸，安装时无需额外转接件，直接与同管径液管钎焊连接即可，壳体表面做了黑色电泳防锈处理，能适应制冷机房、户外机组、冷库周边等不同湿度的安装环境，不会因为长期接触凝露水出现壳体锈蚀掉漆的问题。壳体中部的标签区域预留了流向标识，安装时需要保证箭头指向与制冷剂实际流动方向一致，避免反向安装导致内部滤芯被冲散、杂质二次带入系统回路。

　　内部滤芯采用分子筛与烧结网复合结构，外层的粗效烧结网先拦截管路焊接残留的氧化皮、金属碎屑、密封带残渣等大颗粒固体杂质，内层的分子筛填充层专门吸附制冷剂中混有的游离水分，这类水分多来自系统抽真空不彻底、润滑油残留、检修过程带入的空气水汽，一旦随制冷剂进入节流阀，低温下就会结冰堵塞节流孔，导致制冷系统供液中断、制冷量骤降，滤芯的填充密度经过匹配调校，在保证足够容污能力、吸水容量的同时，不会产生过大的液流阻力，避免出现不必要的制冷剂压力损失，影响节流前的过冷度。

　　从安装边界来看，该款过滤干燥器为直通式轴向结构，安装时需要预留足够的轴向操作空间，两端接头焊接时要注意做好壳体降温处理，避免高温通过接头传导到内部，导致分子筛失效、密封胶圈老化，焊接过程中要持续向管内通入低压氮气，避免管内壁产生氧化皮，后续污染滤芯。日常选型时需要匹配系统的制冷剂流量、管径规格，不同冷量的制冷系统对应不同容积的过滤干燥器型号，选型过小会导致流阻过大、容污量不足，选型过大则会增加不必要的成本占用，同时增加系统内的无效充注容积。

　　在实际运维场景中，这类过滤干燥器属于一次性更换部件，当系统出现供液压力差过大、制冷效果下降、节流阀出现冰堵征兆时，就需要整体更换，不需要拆解维护，壳体的密封结构为一次性旋压封装，强行拆解会破坏密封性能，无法再次使用。设计建模时需要重点还原两端接头的同轴度、壳体的壁厚均匀性，以及接头与壳体连接段的过渡圆角，避免应力集中，因为制冷系统运行中会存在一定的压力波动，同时管路振动会传递到过滤干燥器本体，足够的结构强度能避免长期运行后出现焊缝开裂、壳体泄漏的问题。另外壳体表面的标识区域做了微凹处理，标签粘贴后不会因为安装过程中的剐蹭出现脱落，方便后期运维时识别型号、流向参数。
