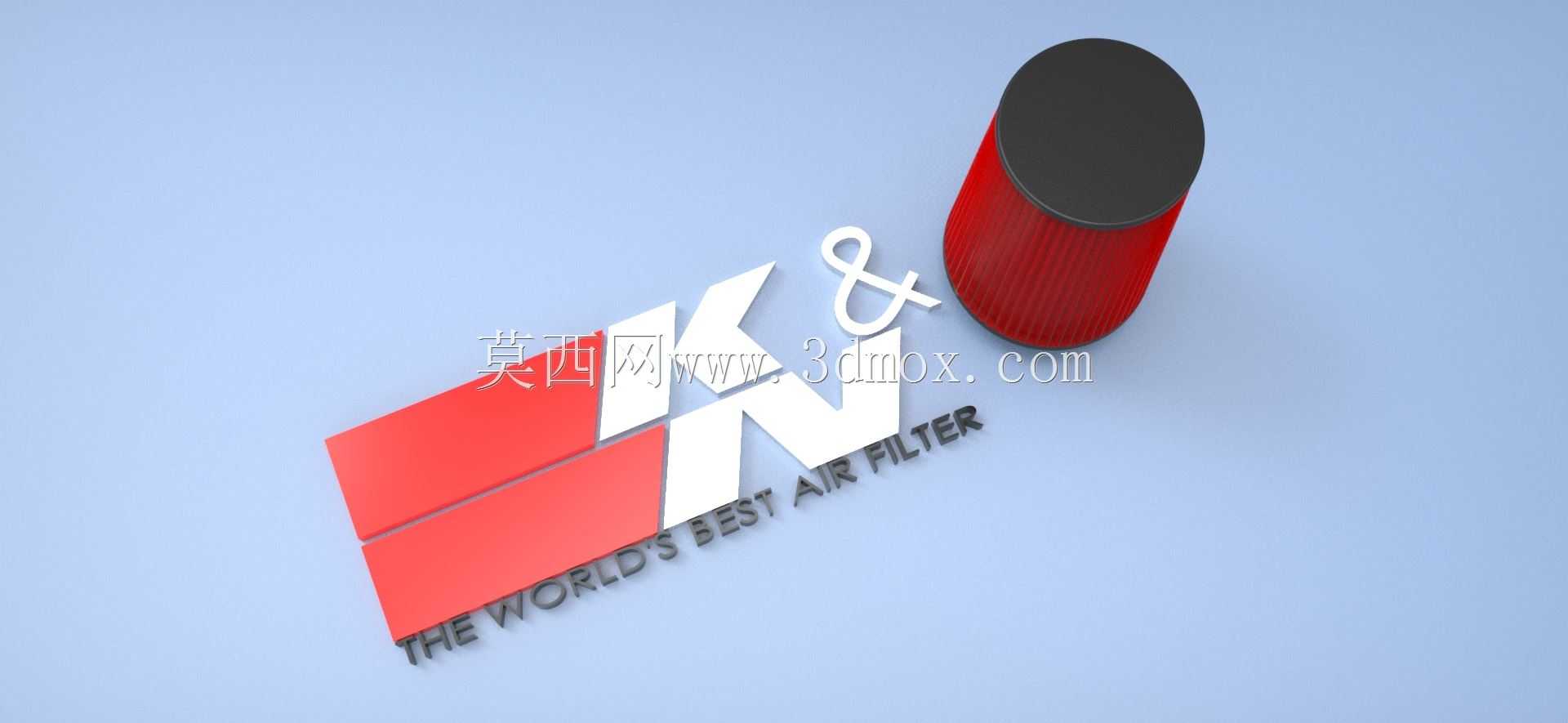

K&N高流量空气过滤器三维结构设计

　　在做进气系统配套建模的时候，最先要明确的是这类空气过滤器的实际应用边界——它不是普通家用级的过滤件，主要适配内燃机进气通路、小型空压机进气端、工业通风设备的前置进气段，核心作用是拦截进气气流里携带的粉尘、沙粒、悬浮碎屑，避免硬质颗粒进入气缸或者叶轮腔造成磨粒磨损，同时要尽可能降低进气阻力，保证动力单元的充气效率。

　　做这个模型的时候，最先敲定的是密封结合面的结构，毕竟过滤器的安装位如果密封失效，未经过滤的空气会从缝隙直接进入下游，完全失去过滤意义。所以在壳体结合的位置，设计了一圈内嵌的密封胶圈安装槽，槽宽和槽深的尺寸是按照常用的三元乙丙密封胶条压缩量来定的，保证安装后胶条有25%左右的压缩形变，既能填满结合面的微观不平度，又不会因为压缩量过大造成装配困难或者胶条过早老化失效。

　　过滤主体的褶皱结构是建模里花心思最多的部分，不能随便做个示意性的褶皱，要考虑实际过滤面积的需求。褶皱的间距、折高都按照实际产品的流通能力来匹配，折距太密会在高流量工况下造成褶皱之间互相贴合，减小有效过滤面积，反而增大进气阻力；折距太疏又会在有限的安装空间里做不够过滤面积，容尘量达不到设计要求，缩短维护周期。最终确定的褶皱参数，是在给定的安装边界内，平衡了过滤面积、进气阻力、结构强度三个核心指标，每个褶皱的折弯处都做了微小的圆角过渡，避免实际生产的时候滤材在折角处出现应力集中，造成折痕开裂漏灰。

　　外壳部分的设计，考虑到实际使用中的振动工况，毕竟装在车辆或者移动设备上的过滤器会持续承受动力单元传来的振动，所以壳体的壁厚不是均匀取值，在安装固定脚的位置做了局部加厚，固定孔里内嵌了金属衬套的安装位，避免长期振动下塑料壳体的固定孔出现蠕变开裂。进出气接口的尺寸是按照通用的进气软管口径来设计的，接口外壁做了两圈环形的凸筋，用来卡紧进气软管的喉箍，防止设备运行中软管因为气压波动或者振动松脱。

　　安装边界的尺寸控制是这类配套件的重点，模型整体的长宽高尺寸完全适配常用的进气舱安装位，不会和周边的管线、冷却系统部件出现干涉。固定脚的孔位间距也和主流的安装支架尺寸匹配，不需要额外做转接支架就能直接替换同规格的传统纸质滤芯过滤器。另外在壳体的侧面设计了一个小小的灰尘导流槽，积累在过滤器外壳上的大颗粒灰尘会顺着导流槽在气流的吹扫下自然滑落，不会堆积在密封结合面的位置，减少维护时清理密封面的工作量。

　　从功能特性上来说，这类可重复使用的空气过滤器和传统一次性纸质滤芯的设计逻辑有明显区别，纸质滤芯的建模只需要考虑一次性使用的结构强度，而这个模型对应的产品，滤材是可以清洗后重复使用的，所以在滤材和壳体的固定方式上，做了可拆卸的压框结构，不需要破坏壳体就能取出滤材进行清洗维护，压框的卡扣位置做了防脱的倒齿结构，正常振动工况下不会自己松脱，拆卸的时候只需要用一字螺丝刀轻轻撬动卡扣就能打开，维护操作不需要专用工具。

　　建模的时候还特意考虑了流体仿真的需求，整个内部流道的转角都做了圆弧过渡，没有直角突变的结构，避免在仿真的时候出现局部涡流的计算误差，也符合实际产品的气流走向设计——气流进入过滤器之后，会均匀地分布在整个滤材表面，不会出现局部滤材负荷过大、其他区域滤材没有充分利用的情况，这样的结构设计能最大化利用整个滤材的容尘能力，延长维护间隔。

　　另外在外观标识的位置，模型上预留了品牌标识的贴合位，位置选在壳体外侧不影响安装、也不会被管线遮挡的平面，方便生产的时候丝印或者粘贴品牌标签，标识位的平面度做了控制，不会因为曲面弧度造成标签粘贴起翘。壳体的外表面没有做多余的装饰性筋位，所有的加强筋都布置在壳体内侧，既保证了壳体的结构强度，不会因为进气负压造成壳体吸瘪变形，又让外表面保持平整，方便日常擦拭清理积灰。
