轻便摩托车主车架焊接总成结构设计

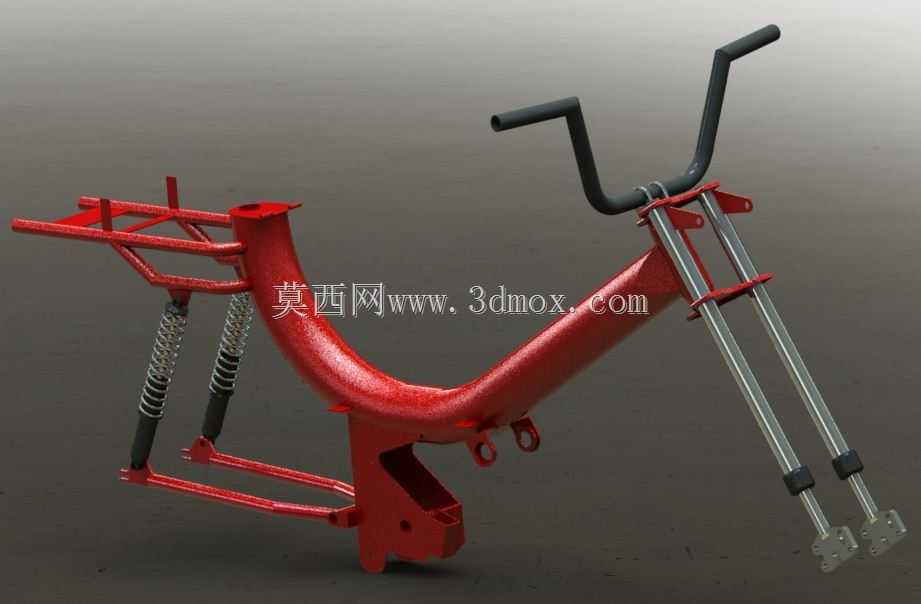

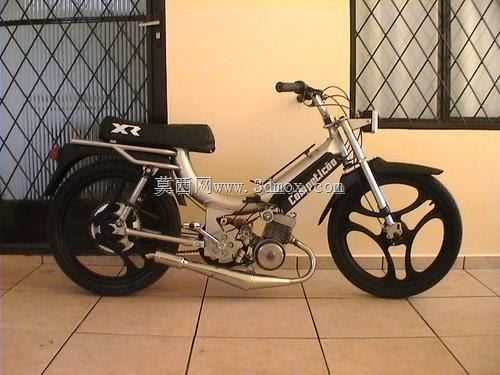

　　这套结构针对城市短途通勤类轻便踏板车型开发，核心承载主体采用弯梁式一体化主车架设计，区别于传统跨骑车型的菱形桁架结构，主梁采用大曲率弯管成型工艺，中部下沉式的轮廓设计能够降低整车重心高度，同时为驾乘人员留出充裕的脚部放置空间，适配日常通勤场景下频繁上下车、低速穿行的使用需求。车架前段通过两组平行安装耳座与伸缩管式前叉总成连接，前叉采用双筒式液压阻尼结构，外管为高精度冷拔无缝钢管，内部匹配复位弹簧与阻尼油腔，安装时需保证两根叉管的平行度公差控制在0.2mm以内，避免转向过程中出现卡滞、偏磨问题；前叉上端预留的把立安装位可直接适配通用型变径车把，无需额外加工转接座，降低配套零部件的开模成本。车架后段采用分体式后减震安装布局，

　　左右两侧各设置一组弹簧液压组合式减震器，上安装点固定于主梁后延伸段的加强支座上，下安装点连接后摇臂铰接座，这种布局能够将后轮传递的路面冲击直接分散至主梁核心受力区域，避免应力集中在尾部薄壁管件上，提升整车在非铺装路面行驶时的结构耐久性。主梁下部预留的动力单元安装位采用厚钢板冲压焊接成型的支座结构，可适配小排量卧式汽油机或者轮毂式电驱单元，安装孔位采用通用化尺寸设计，能够兼容市面上多数同级别轻便车型的动力总成，降低后续车型改款的结构调整工作量。车架尾部的延伸桁架采用多根薄壁圆管拼接焊接，预留了后货架、坐垫底板、尾灯支架的安装孔位，所有孔位均采用冲压一次成型工艺，位置公差控制在±0.15mm范围内，保证后续外覆盖件安装时的贴合度，

　　减少装配调整工时。从安装边界来看，整车架未装配外覆盖件时的横向最大宽度为320mm，纵向长度从前叉安装端面到尾部货架安装点为1120mm，主梁最低点离地间隙为180mm，能够满足城市道路常见减速带、路缘石的通过需求，不会出现底盘剐蹭问题。设计过程中针对车架的受力工况做了多轮仿真验证，在单人75kg载荷、双人150kg载荷的静态承压测试中，主梁最大变形量控制在0.8mm以内，焊缝区域的最大应力值低于材料屈服强度的60%，预留了足够的安全冗余；动态模拟测试中，以20km/h速度通过100mm高度凸台时，减震器的行程利用率达到85%，不会出现打底问题，同时车架的振动频率避开了人体敏感的4-8Hz区间，提升长时间驾乘的舒适度。

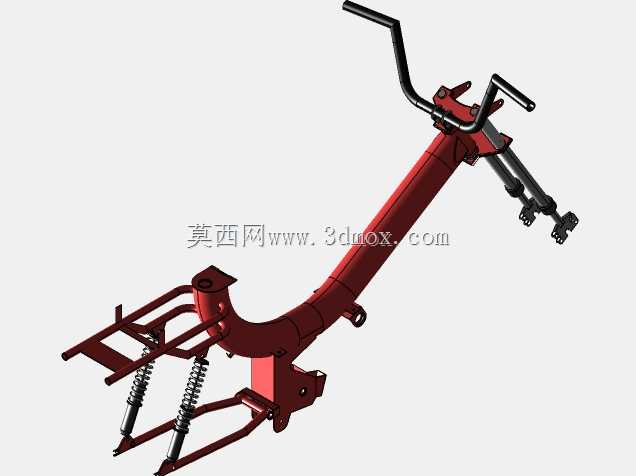

　　车架的焊接工艺采用二氧化碳气体保护焊，所有管件连接位置均设置了三角形加强筋片，避免焊缝直接承受交变载荷，关键受力位置的焊缝高度不小于3mm，焊接完成后需做抛丸除锈处理，表面喷涂红色环氧底漆，具备基础的防锈耐蚀能力，能够适配南方多雨地区的使用环境。这套车架结构没有集成复杂的附属部件，核心聚焦于承载、连接、减震适配的基础功能，零部件通用化率达到90%以上，多数安装接口都沿用了行业成熟的尺寸标准，既可以作为全新车型开发的基础承载平台，也可以作为老旧轻便摩托车车架替换维修的参考结构，三维建模过程中所有管件的弯曲半径、壁厚参数都做了参数化设置，设计人员可以根据不同的载荷需求、动力选型快速调整尺寸参数，缩短产品开发周期。
