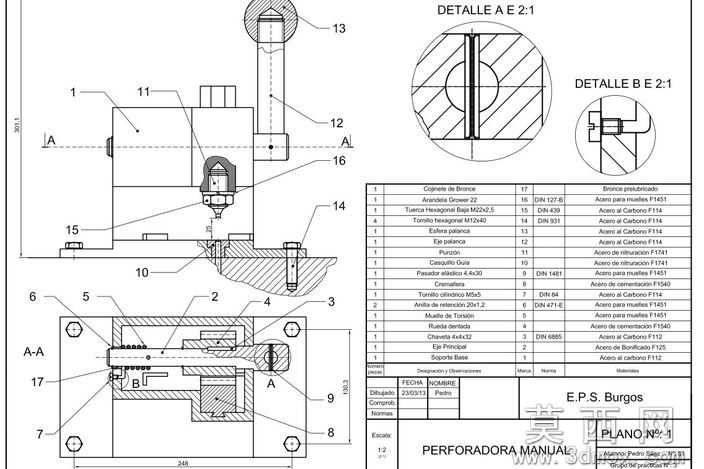

手动式便携打孔装置结构设计方案

本手动打孔器的三维建模过程严格遵循机械设计规范，首先基于手动操作的人机工程需求确定整体布局，在三维建模软件中先完成基准坐标系搭建，依次构建基座、操作压杆、传动组件、冲头组件、定位工装等核心零件的实体模型。建模阶段对每个零件的配合尺寸进行精准约束，针对压杆的杠杆传动结构，通过软件的运动仿真模块模拟手动下压过程的行程与力传递效率，确保操作力符合手动作业的舒适区间，避免操作费力或行程不足的问题。材质配置环节，对基座、支撑框架等承载零件赋予铸铁材质参数，对冲头、传动销轴等受力磨损件赋予合金工具钢材质，对操作手柄部位赋予防滑橡胶材质，通过材质渲染区分不同功能部件，同时还原真实零件的表面质感，方便直观查看各部件的装配关系。结构设计上采用杠杆式力放大结构，将手动施加的下压力通过铰接支点传递到冲头部位，搭配复位弹簧实现打孔完成后的压杆自动回位，基座上设置可调节的工件定位挡块，能够适配不同尺寸的待加工工件定位需求，局部细节处设计了可拆卸的冲头固定结构，方便根据打孔孔径需求快速更换对应规格的冲头。设计过程中重点优化了传动路径的受力分布，对铰接部位、冲头安装部位做了应力校核，通过三维软件的有限元分析模块排查应力集中区域，对薄弱部位做圆角过渡、加厚处理，提升整体结构的耐用性。装配阶段严格按照实际装配顺序完成零件配合，验证各活动部件的运动无干涉，对冲头与下模的同轴度做精准调整，保证打孔过程无偏斜、毛刺少的加工效果，整体结构无需外接动力源，依靠手动操作即可完成薄型工件的打孔作业，适合小批量加工、现场临时打孔等无动力供应的使用场景，整体结构紧凑，拆装维护便捷，零件加工工艺性良好，多数零件可通过常规铣削、钻削工艺完成加工，制造成本低廉。
