小型圆柱螺旋弹簧减震缓冲构件

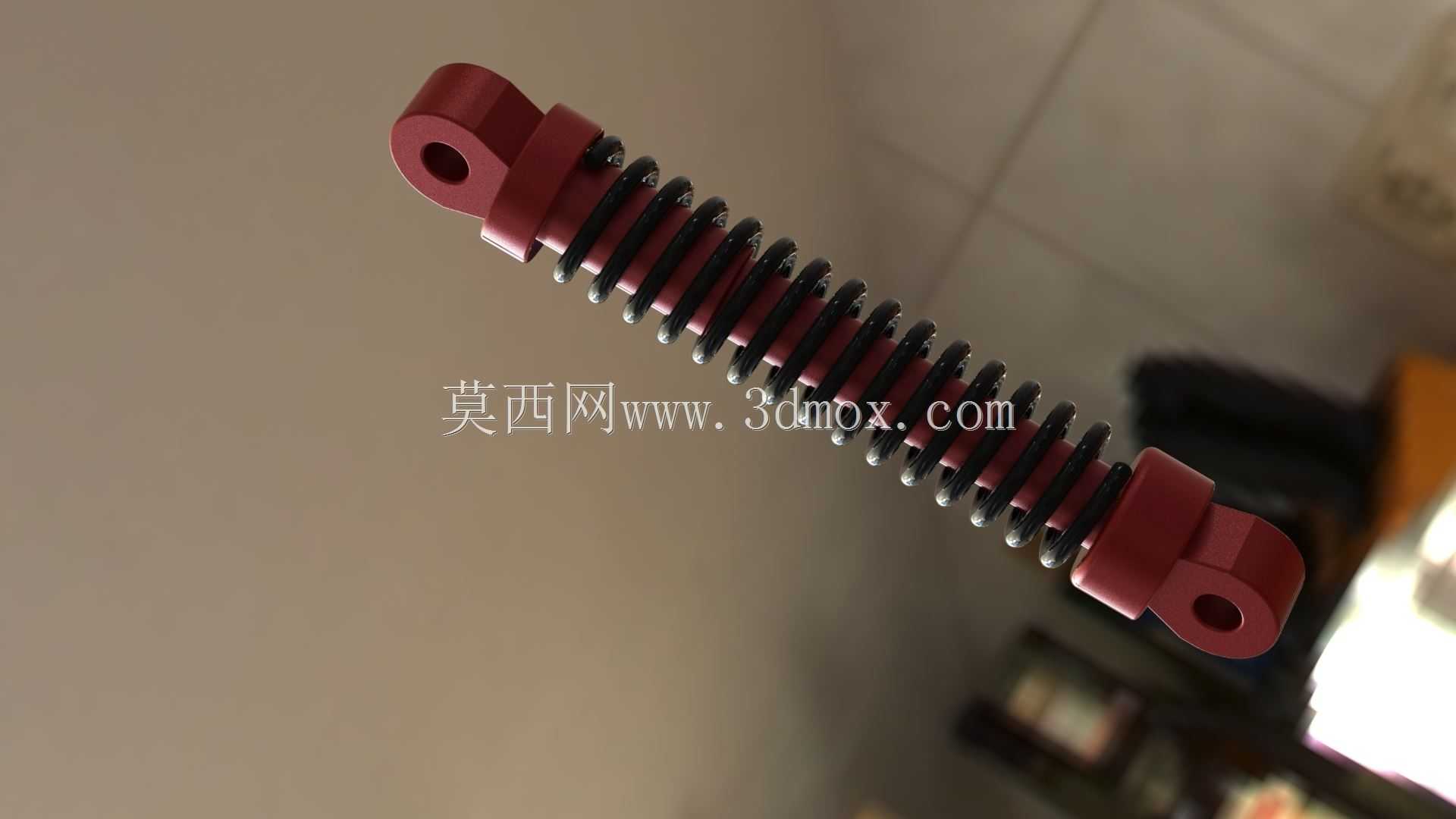

　　这类带两端安装吊耳的螺旋弹簧减震构件，常见于小型代步车辆、低速作业设备的行走机构减震环节，也会在部分轻型自动化输送线的浮动支撑工位、小型户外作业机具的震动隔离结构中使用，核心作用是吸收设备运行过程中产生的往复冲击动能，通过弹簧的弹性形变将瞬时刚性冲击转化为平缓的弹性力释放，避免冲击载荷直接传递到设备主体结构上，造成结构件疲劳开裂、连接螺栓松动、精密元器件震损等问题。从结构设计来看，两端的红色安装座采用带通孔的吊耳结构，安装时可通过销轴直接与设备的安装支座铰接，这种铰接式安装方式能够自适应设备运行过程中产生的小角度摆动，避免弹簧在工作过程中承受附加的弯曲载荷，保证弹簧始终沿轴向受力，延长弹簧的实际使用寿命。

　　中间的弹性元件采用等节距圆柱螺旋弹簧结构，弹簧丝直径、弹簧中径、有效圈数的匹配经过受力核算，能够匹配对应载荷量级下的减震行程需求，弹簧两端与安装座的连接采用嵌入式定位结构，安装座上预留有与弹簧外径匹配的定位槽，弹簧端部卡入定位槽后不会在工作过程中出现径向窜动或脱出的问题，保证受力传递的稳定性。从安装边界来看，两端吊耳的通孔中心距为构件的安装基准尺寸，选型时需要确认设备安装位的销轴孔间距与该基准尺寸匹配，同时要预留足够的轴向压缩空间，避免弹簧被压并后出现刚性碰撞，吊耳的通孔直径需要与选用的连接销轴直径匹配，保证铰接转动顺畅无卡滞，同时销轴需要加装开口销或轴用挡圈做轴向定位，防止工作过程中销轴脱出。设计这类构件时，

　　首先要根据实际使用场景的最大冲击载荷确定弹簧的刚度参数，刚度太大会导致减震效果不足，设备运行震感强烈，刚度太小则会导致弹簧压缩量过大，容易出现触底问题，甚至超出弹簧的许用应力范围造成永久变形；其次要校核两端安装座的结构强度，吊耳位置是应力集中区域，需要根据最大冲击力核算截面厚度与通孔周边的强度，避免冲击载荷下吊耳出现断裂；另外还要考虑弹簧的表面处理工艺，在户外或潮湿环境使用时，弹簧表面需要做发黑、镀锌等防锈处理，避免锈蚀导致弹簧丝直径减小、刚度下降，甚至出现断裂失效。实际装配过程中，要注意保证两端安装座的同轴度，若安装位存在偏差强行装配，会导致弹簧长期承受偏载，容易出现弹簧圈局部应力过大断裂、安装座受力不均开裂的问题；

　　日常维护时需要定期检查弹簧表面是否有裂纹、锈蚀、永久变形的情况，检查安装销轴的磨损量，当销轴磨损量超过原直径的十分之一时需要及时更换，避免配合间隙过大导致工作过程中出现冲击异响。这类减震构件的结构相对简单，但参数匹配的合理性直接决定了减震效果与使用寿命，建模过程中需要准确还原弹簧的螺旋升角、有效圈数、端部并紧磨平的结构，以及安装座的定位槽、吊耳通孔的位置尺寸，保证后续出工程图、做装配干涉检查、有限元受力分析时的准确性，避免建模尺寸偏差导致实际生产出的构件无法装配或性能不达标。
