剪式螺旋升降支撑调节机构

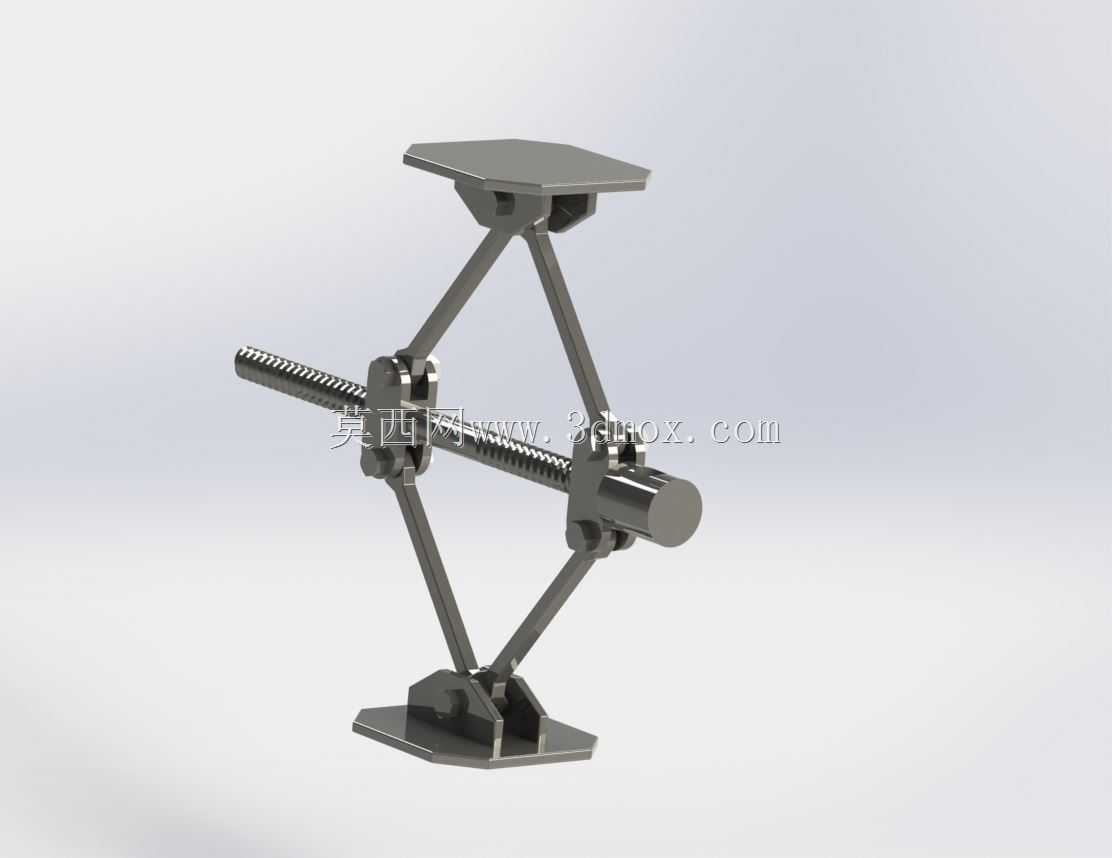

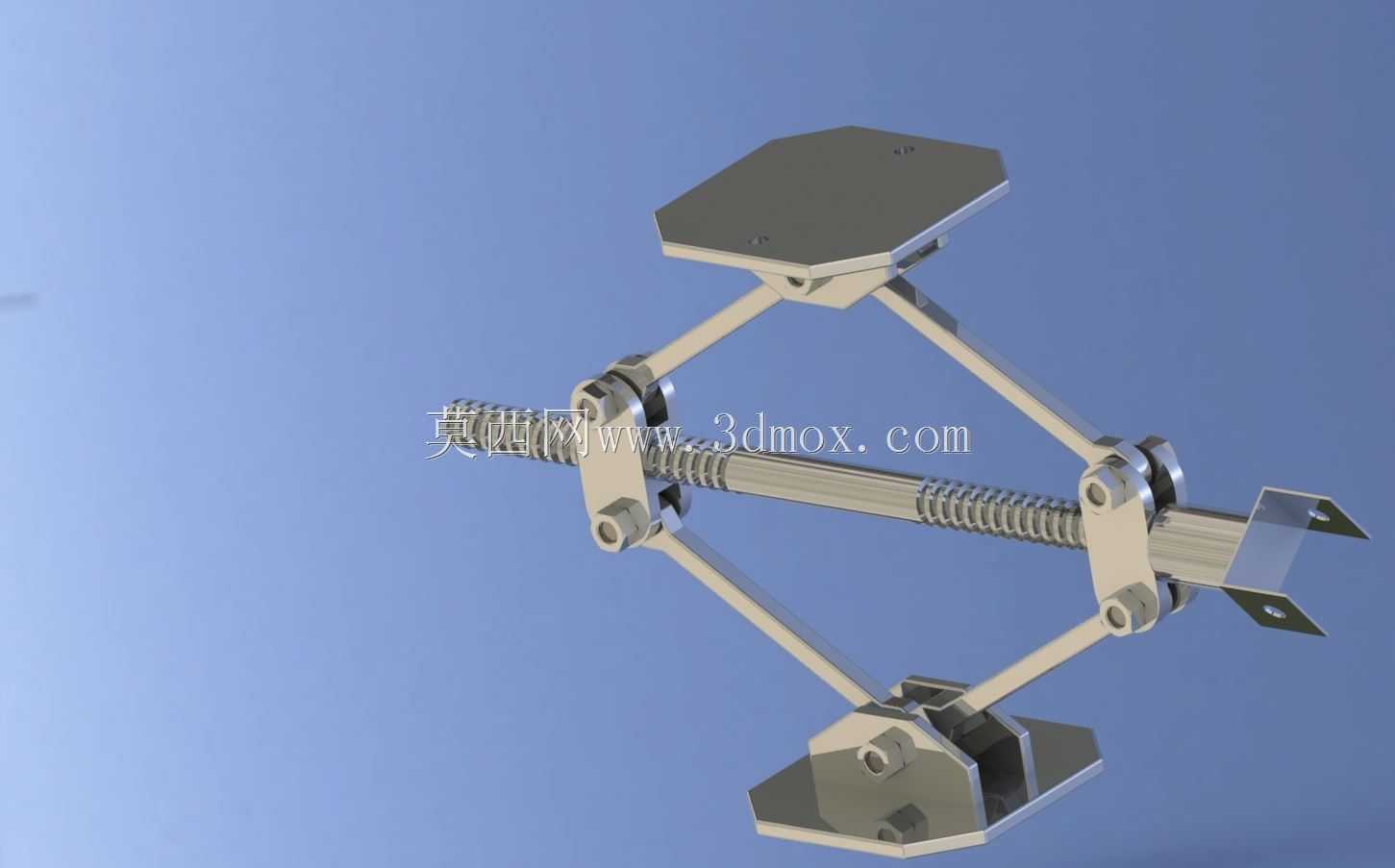

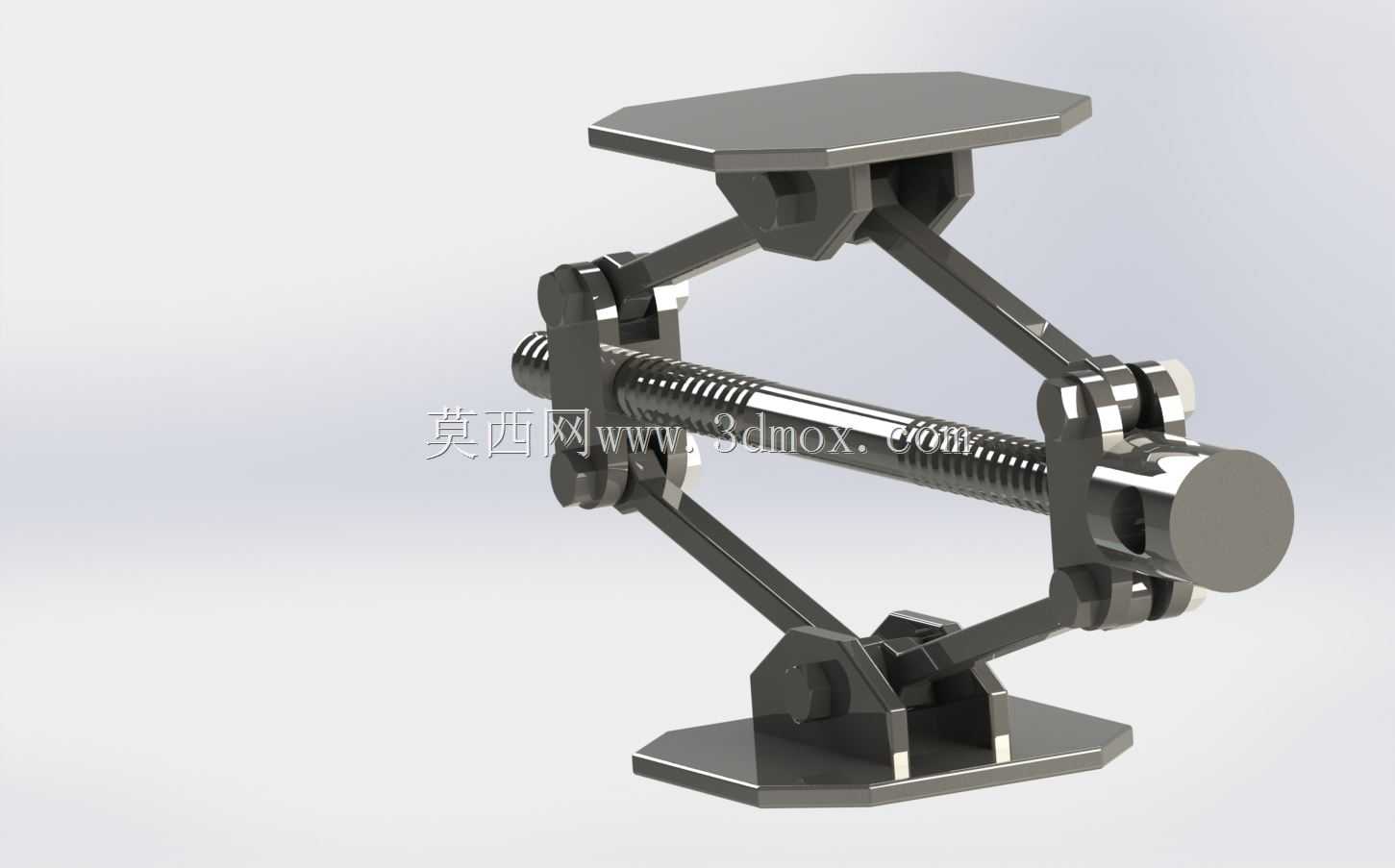

　　在设备安装调平、小型工位高度适配、轻型载荷举升作业场景里，这类剪式螺旋支撑结构的应用覆盖了从实验室仪器架设、小型工装夹具高度匹配，到户外轻型设备临时调平的诸多工况，相比液压类升降部件，它不存在密封泄漏风险，也不需要配套动力源，纯机械传动的特性让它在无供电、需要长期保持支撑高度的场景下有不可替代的优势。从结构设计逻辑来看，这套机构采用对称剪叉臂作为力的传导路径，上下两端的安装平台分别预留了固定安装孔位，上平台为六边形平板结构，下平台为带定位槽的支撑底座，剪叉臂的铰接点全部采用销轴连接，配合中部贯穿的传动丝杆，通过转动丝杆端部的施力端，就能带动两个与丝杆配合的铰接螺母沿丝杆轴向做相向或反向运动，进而带动剪叉臂完成开合动作，

　　实现上下平台之间的高度变化。设计过程中需要重点关注丝杆的导程选型与剪叉臂的受力夹角，导程过大会导致升降过程手感偏重、自锁性能下降，导程过小则会让升降行程的调节效率过低，这套结构选用的梯形丝杆具备良好的机械自锁特性，当调节到目标高度后，不需要额外的锁止结构就能保持支撑高度，不会因为持续受载出现高度回落的问题。剪叉臂的板材厚度与铰接点的轴孔配合精度直接决定了整套机构的承载上限，轴孔位置如果间隙过大，升降过程中会出现明显的晃动，支撑状态下的稳定性也会受影响，建模时需要给铰接位置预留合理的配合公差，既要保证转动顺畅无卡滞，也要避免间隙过大带来的刚性损失。从安装边界来看，这套机构在最低收拢状态下的整体高度较低，

　　能够适配狭小安装空间内的高度调节需求，最大伸展高度下剪叉臂的受力夹角处于合理区间，不会出现机构死点或者受力突变的情况，上下平台的安装孔位采用对称布局，既可以通过螺栓直接固定在设备底部与安装基面之间，也可以根据实际使用需求在平台上加装适配的工装连接板，拓展不同的支撑场景。实际使用过程中，只需要通过扳手或者手动转动丝杆端部的方头结构，就能平稳调节支撑高度，调节过程中两侧剪叉臂同步动作，不会出现偏载卡滞的问题，相比单柱式的螺旋支撑，剪式结构的平台抗倾覆能力更强，即使支撑的载荷存在一定的偏心，也能保持稳定的支撑状态，不会出现侧翻风险。在日常维护层面，这套结构没有复杂的密封件或者易损电子元件，只需要定期给铰接销轴和丝杆传动部位涂抹润滑脂，

　　就能长期保持顺畅的调节手感，适合在粉尘、潮湿等相对恶劣的工况下使用，不会因为环境杂质进入传动部位出现快速失效的问题。针对不同的载荷需求，还可以通过调整剪叉臂的板材厚度、丝杆的直径以及铰接点的位置，来适配不同的承载要求与升降行程范围，结构的拓展性较强，既可以单独作为小型支撑调节部件使用，也可以多套组合使用，支撑更大尺寸、更大重量的设备完成调平作业。建模过程中对所有铰接位置的运动干涉做了完整校验，整个升降行程范围内所有运动部件都不会出现碰撞干涉，丝杆的行程长度与剪叉臂的开合角度做了匹配设计，当机构升到最高位置时，两个传动螺母不会到达丝杆端部的极限位置，避免出现机构脱开的风险，收拢到最低位置时，剪叉臂可以完全收拢到上下平台的内部空间，最大限度降低收拢状态的整体高度，方便收纳与运输。
