立式搅拌分散用带防护柜体装置结构

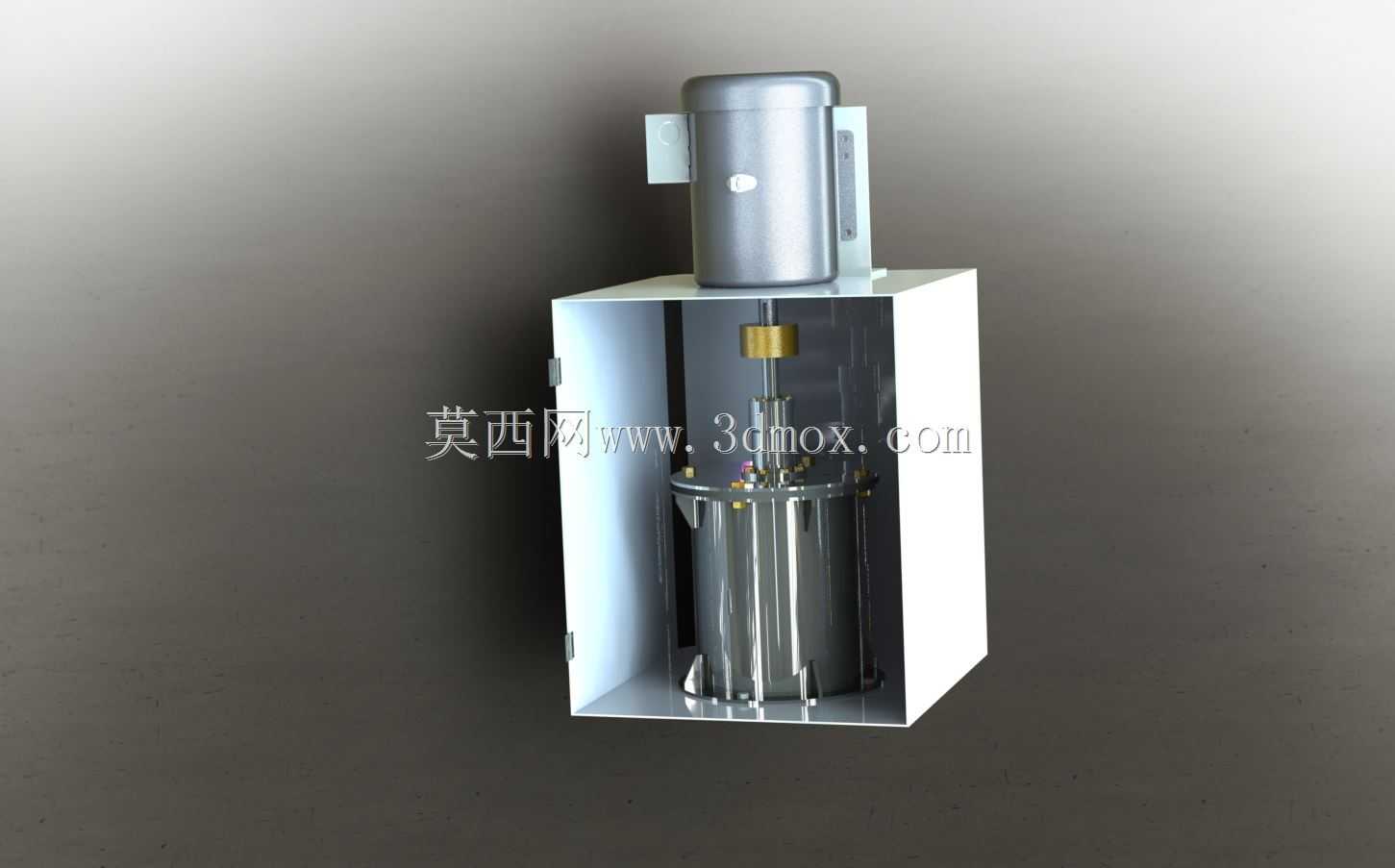

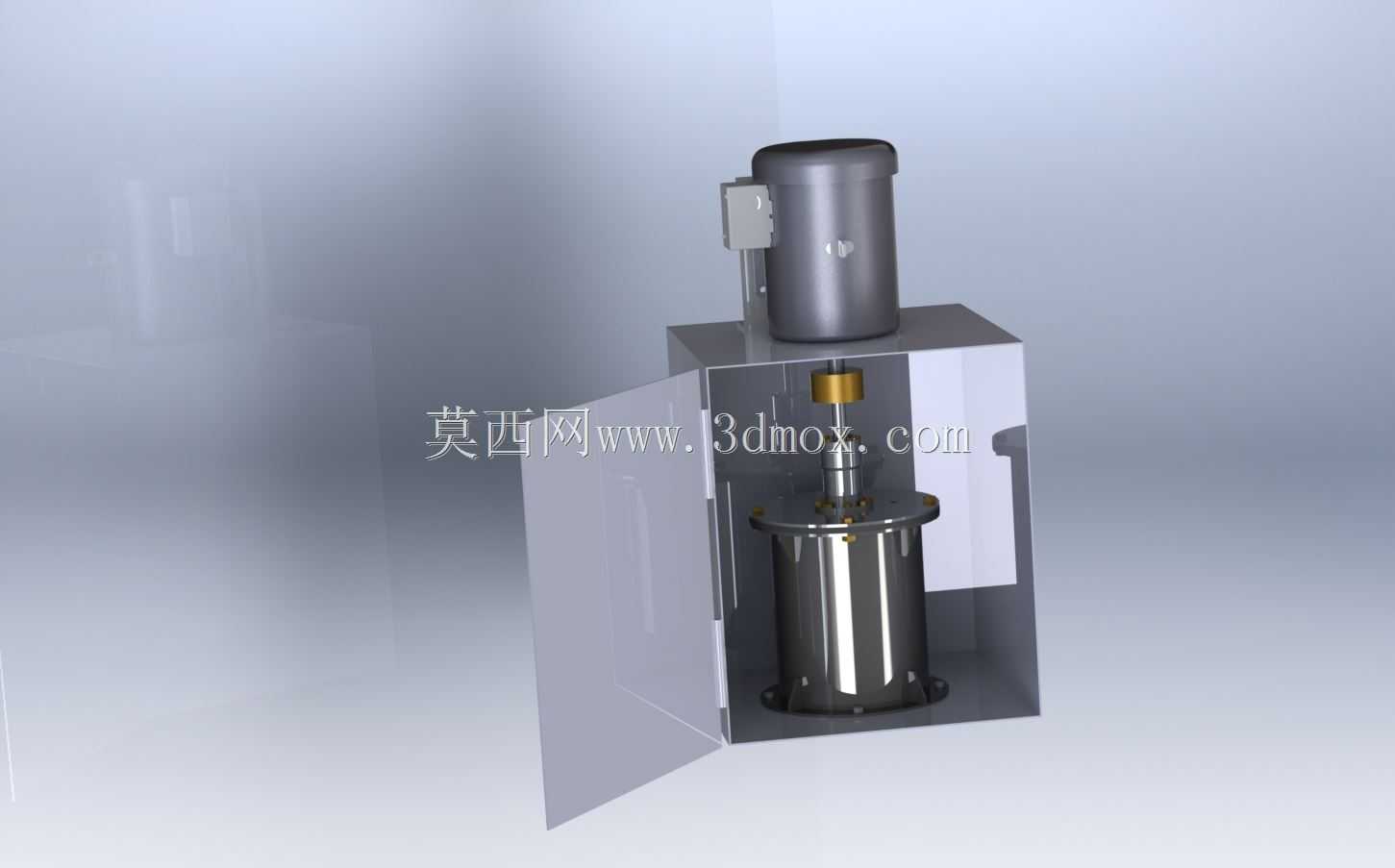

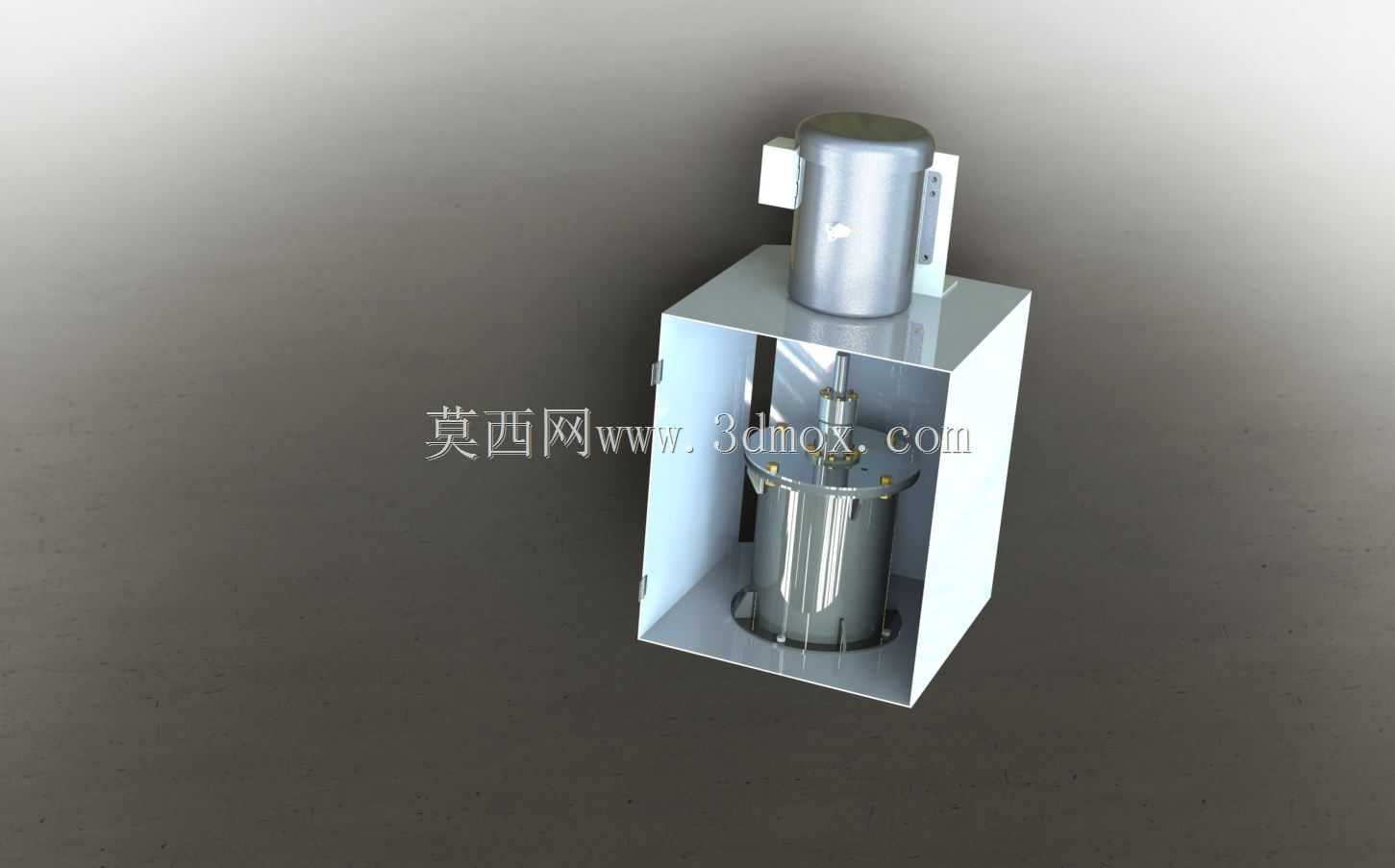

　　这套带防护柜体的立式搅拌结构，在精细化工、食品配料、小批量试剂制备场景里适配性极强，尤其是对搅拌过程有防飞溅、隔离传动部件需求的工位，能直接替代开放式搅拌架完成物料混匀、分散作业。从实际使用逻辑来看，顶部的立式动力单元输出轴通过联轴器直连下方搅拌轴，省去了皮带传动的张紧维护环节，传动效率损失控制在极小范围，动力单元侧置的接线盒预留了标准接线端口，现场布线时可直接对接车间动力回路，无需额外改制接线结构。外围的柜体采用双开门式钣金结构，柜门闭合后可完全罩住内部的搅拌罐体与传动连接部位，一方面能避免搅拌过程中物料飞溅到车间环境，另一方面可将旋转传动部件与操作人员完全隔离，满足车间设备安全防护的基本要求，柜门开合角度可达到120度以上，

　　罐体取放、内部清洁、联轴器检修时无需完全拆卸柜体，操作空间足够常规工装伸入作业。内部的搅拌罐体采用金属材质制作，罐体底部设置了定位安装结构，可直接卡入柜体底部的定位槽内，搅拌作业时不会因轴系转动产生径向偏移，罐体上沿与搅拌轴的配合位置预留了密封件安装槽，可根据物料特性加装不同材质的密封件，满足易挥发、易洒落物料的搅拌密封需求。设计阶段优先考虑了安装边界的适配性，整套装置的柜体底部为平整安装面，可直接固定在车间钢制工作台或者地面预埋的安装基板上，顶部动力单元的外轮廓不超出柜体的水平投影范围，多台并排布置时相邻设备的最小间距可控制在200mm以内，不会出现动力单元互相干涉的情况。搅拌轴的长度经过匹配设计，

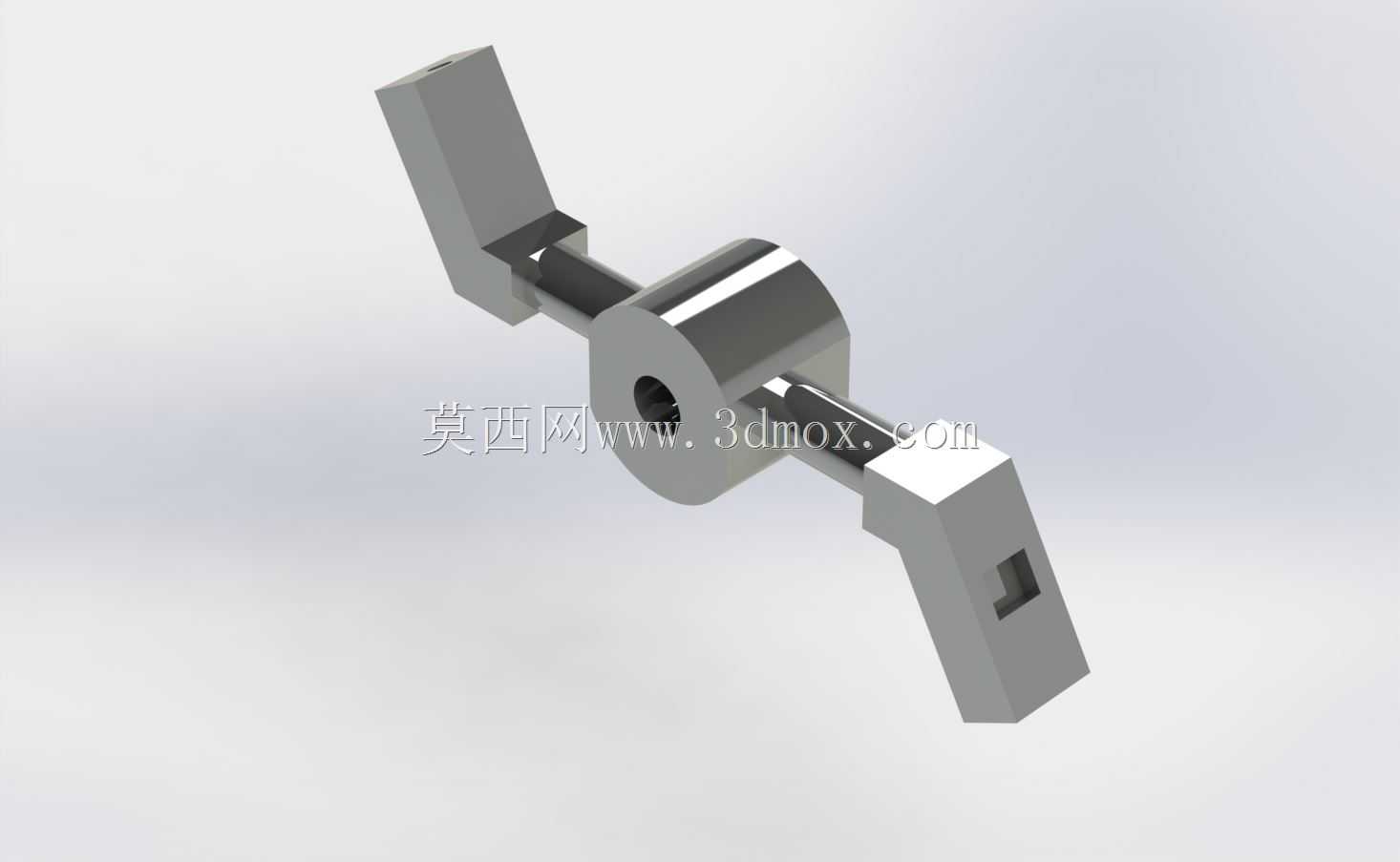

　　叶轮安装位置距离罐体底部预留了50mm的间隙，既可以保证罐底物料能够被充分搅动，又不会出现叶轮刮蹭罐底的问题，轴系的同轴度公差控制在0.1mm以内，高速运转时的径向跳动量极小，可适配最高每分钟1500转的搅拌转速，满足中低粘度物料的分散、混匀需求。柜体侧面预留了观察窗的安装位，实际使用时可加装透明亚克力或者钢化玻璃视窗，无需打开柜门就能观察内部物料的搅拌状态，视窗与柜体的连接采用快拆结构，清洁视窗表面粘附的物料时可快速拆卸，无需动用专用工具。整套结构的受力传递路径经过优化，动力单元运转产生的振动通过顶部安装板直接传递到柜体框架，再由柜体框架分散到底部安装面，不会出现局部应力集中导致的结构变形问题，

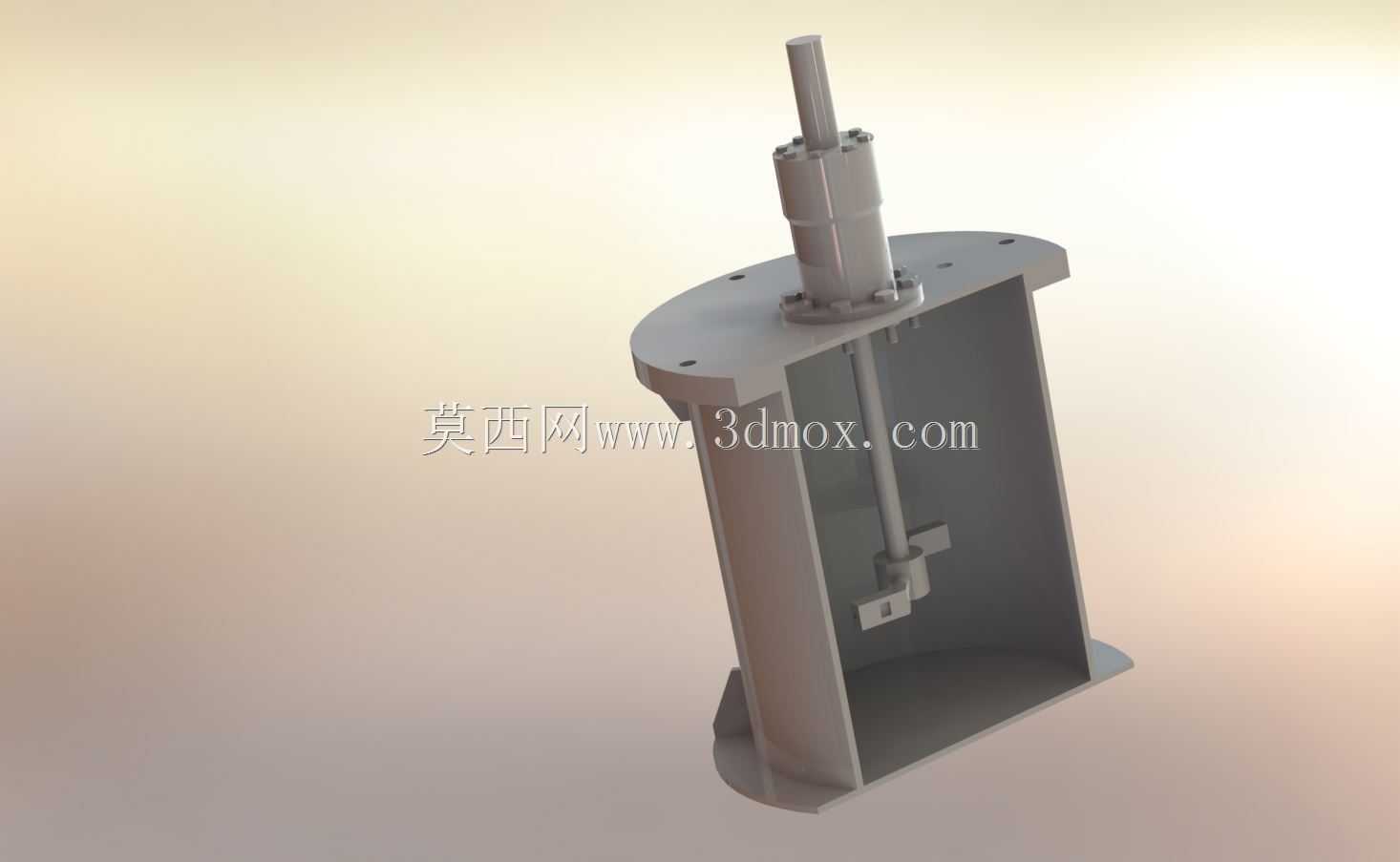

　　长期满负荷运转时柜体的形变量可控制在允许范围内，不会影响轴系的同轴度精度。针对不同物料的搅拌需求，罐体与搅拌叶轮可快速更换，联轴器采用标准夹壳式结构，松开紧固螺栓即可拆下搅拌轴与叶轮组件，更换不同形式的叶轮就能满足分散、混匀、乳化等不同工艺需求，无需改动整套装置的主体结构。
