两英寸法兰式穆尼压力调节装置设计

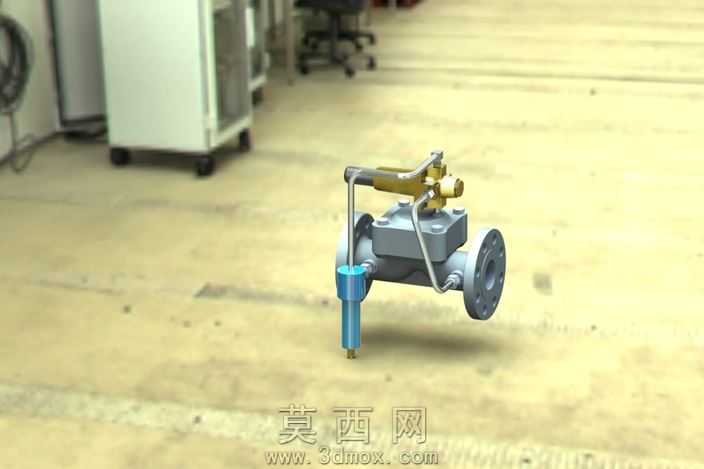

该调压装置采用三维参数化建模方式完成整体结构搭建，建模过程中先对核心阀体部分进行基准定位，以法兰连接端面为装配基准，依次搭建主阀腔、导流管路、调压执行组件的独立结构，各部件间严格按照实际工业装配公差预留配合间隙，保证虚拟装配后无结构干涉。模型材质分配贴合工业实物属性，阀体主体采用铸钢哑光金属材质，表面做细微氧化颗粒质感处理，连接管路采用亮面不锈钢材质，调压手柄部位做黄铜金属质感区分，底部调压杆采用蓝色工程塑料材质，不同材质的粗糙度、反光度参数经过反复调试，渲染输出时采用工作室柔光环境，搭配浅景深效果突出装置主体结构，还原工业设备的真实质感。结构设计上采用法兰连接形式适配两英寸通径管道，侧置导流管将管道压力传导至顶部调压执行机构，通过杠杆结构实现压力反馈调节，底部设置调压螺杆可手动设定输出压力阈值，整体结构紧凑无冗余部件，流道部分做圆弧过渡处理减少气体流动阻力，密封部位预留密封件安装槽位，符合天然气输送管道的压力调节工况需求。设计过程中优先考虑装置的工况适配性，针对天然气输送场景的压力波动特性，优化了调压反馈结构的响应行程，保证压力调节过程平稳无突变，各连接部位的结构强度经过力学模拟校验，可满足ANSI300压力等级的使用要求，整体模型结构完整，各部件可独立拆分用于装配演示或工程出图。
