PA66材质面罩支架注塑模具结构

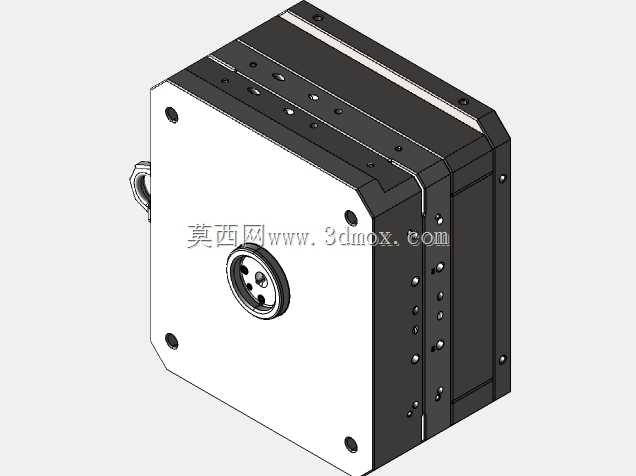

　　这套模具对应的成型零件是传感类设备配套的面罩支架，采用PA66作为成型原料，这类零件在民用防护传感、工业环境检测传感设备上应用广泛，主要作用是为传感核心元件提供防护支撑结构，同时预留传感探测窗口、线路走布空间与设备安装定位接口，避免核心传感元件受外力磕碰、粉尘侵入或是环境温湿度骤变带来的性能干扰。从模具整体结构来看，采用的是两板模常规模架布局，模架整体为方正块体结构，侧面预留了多组冷却水路接口与顶出机构避让空间，适配150-200吨规格的卧式注塑机安装，安装时可直接通过模架四周的定位锁孔与注塑机模板固定，无需额外加装过渡垫板，能减少上机调试的装夹耗时。

　　在成型结构设计上，考虑到PA66原料熔融后流动性较好、冷却收缩率存在各向异性的特点，型腔部分采用整体镶拼结构，分型面设置在面罩支架的安装法兰端面位置，能最大程度减少分型线在零件外观面的残留，同时方便后续飞边修整工序的操作。浇注系统采用侧浇口进料，浇口位置设置在支架侧边的非外观安装位，进料时熔体能均匀填充型腔各个角落，避免在支架的薄壁探测窗口位置出现缺胶、熔接痕缺陷，同时浇口残留位置隐蔽，去除后不会影响零件的装配精度。冷却回路采用环绕式布局，在型腔、型芯镶件内部都加工了等距分布的冷却水道，水道距离型腔壁的距离保持在12-15mm区间，能保证PA66熔体在型腔内均匀冷却，减少零件因冷却不均产生的翘曲变形，确保支架的安装孔位同轴度、端面平面度满足装配公差要求。

　　顶出机构采用顶杆与顶块组合的方式，在支架的安装法兰位置布置圆形顶杆，在支架内部的支撑筋位置设置矩形顶块，顶出力分布均匀，不会在零件表面留下明显的顶出痕迹，同时能避免PA66冷却后粘模的问题，开模时能顺利将零件从型芯侧带出，减少取件的辅助操作时间。模具侧面加工的多组安装孔位，是用于固定行位锁紧块与导向斜导柱的，因为面罩支架侧面存在侧向的卡扣与走线孔结构，需要通过侧向抽芯机构完成成型，抽芯行程控制在8mm，既能保证侧向结构完全脱模，又不会因为抽芯行程过长增加模架的整体尺寸，控制模具的制造成本。

　　从实际生产适配的角度，这套模具成型的面罩支架，安装边界尺寸与常规的方形传感模块完全匹配，支架正面的中心孔位是用于安装传感探测头的，孔位周边设计了密封槽结构，装配时可以加装O型密封圈，达到IP65级别的防护效果，支架四周的四个安装沉孔，能直接通过M3螺丝与传感模块的主体壳体锁紧，装配后整体贴合间隙控制在0.1mm以内，不会出现松动异响的问题。在模具设计阶段，已经提前考虑了PA66原料成型时的排气需求，在分型面的熔体末端位置加工了深度0.02mm的排气槽，能及时排出型腔内的空气，避免零件内部出现气泡、烧焦等成型缺陷，保证支架的结构强度满足使用要求，在1米高度自由跌落至水泥地面时，不会出现开裂、卡扣断裂的问题。

　　针对PA66原料容易吸水影响成型质量的特点，模具的料筒适配段也做了针对性的温度区间设计，同时模具上预留了模温机接口，生产时可以将模温稳定控制在80-100℃，进一步降低零件的内应力，提升支架的尺寸稳定性，保证零件在-20℃到80℃的工作环境下，尺寸变化量控制在0.2%以内，满足户外传感设备的长期使用要求。模具的导向机构采用标准的导柱导套配合，导柱上加工有储油槽，能减少长期开合模过程中的导向磨损，延长模具的使用寿命，预计正常生产状态下，模具寿命可以达到30万模次以上，能满足中等批量的面罩支架生产需求。
