基础款车载氢氧发生器结构设计方案

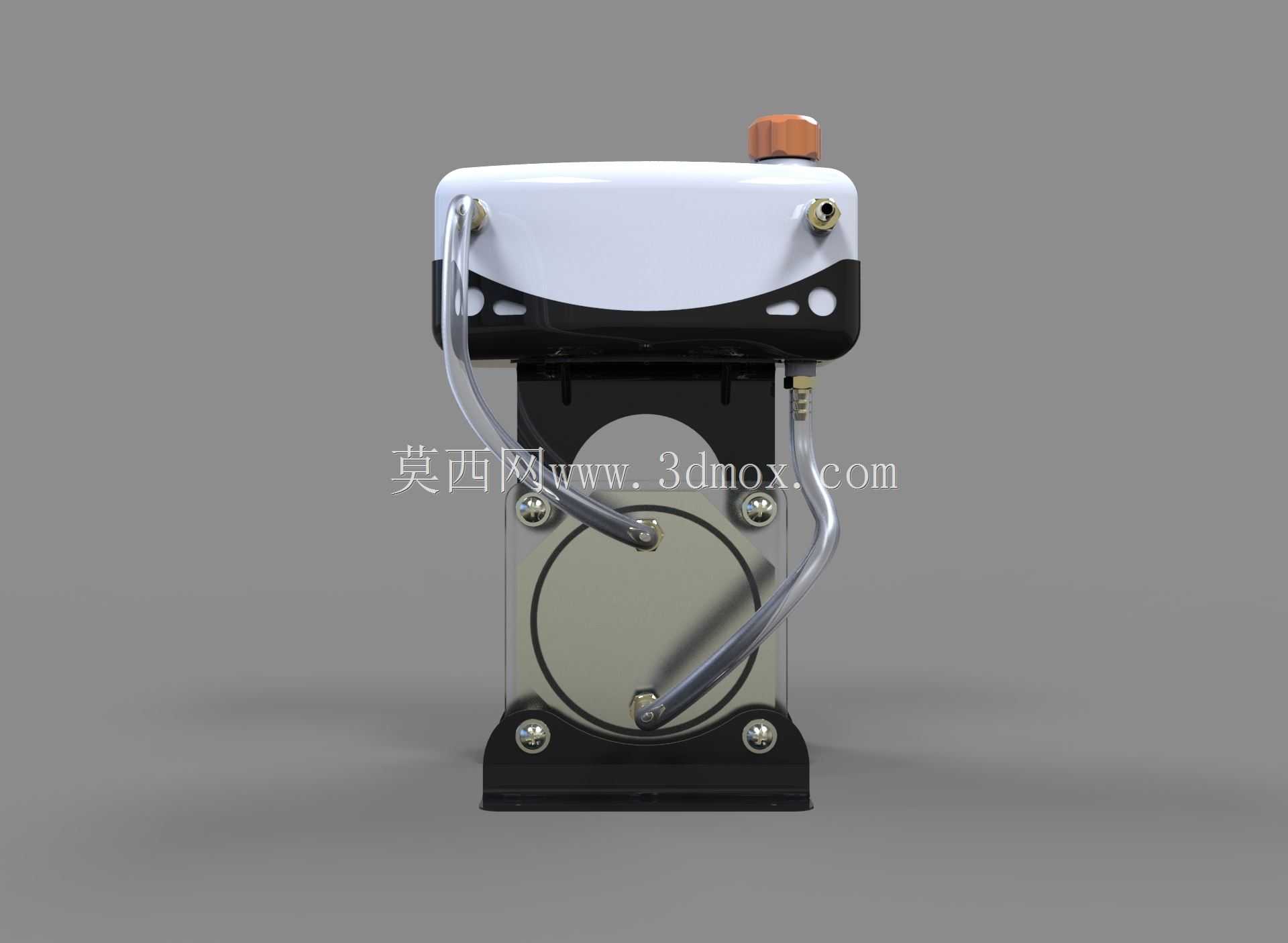

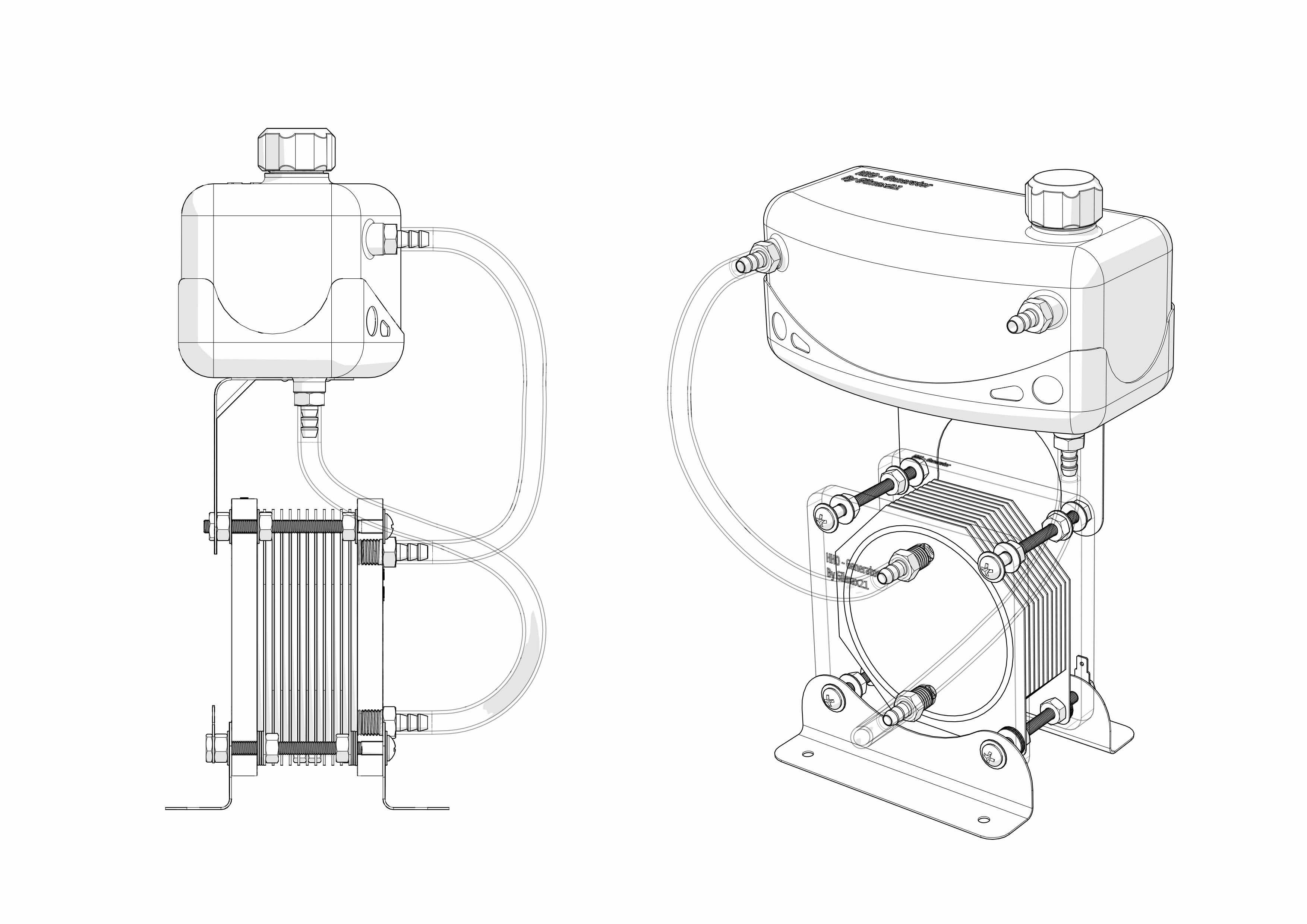

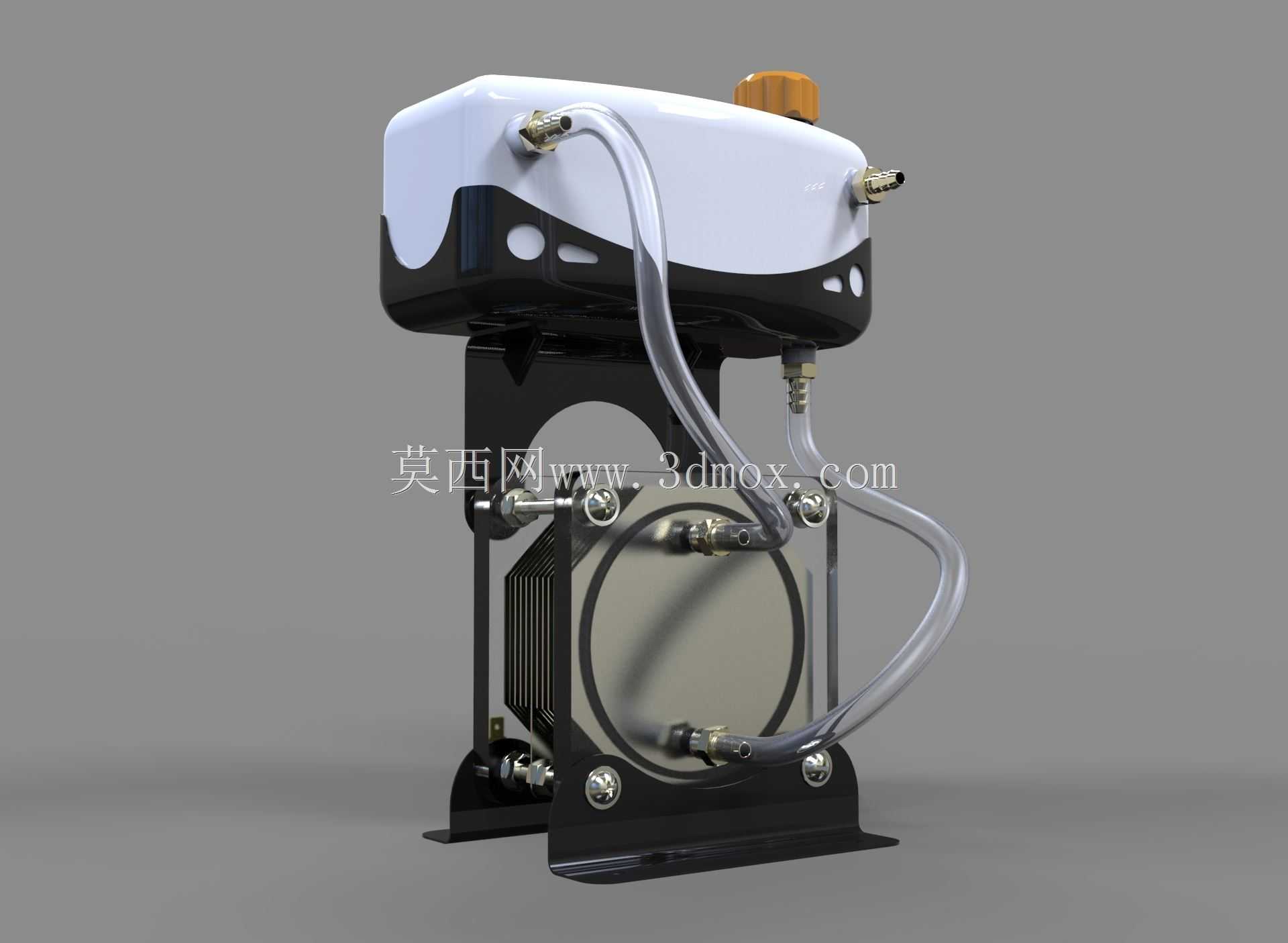

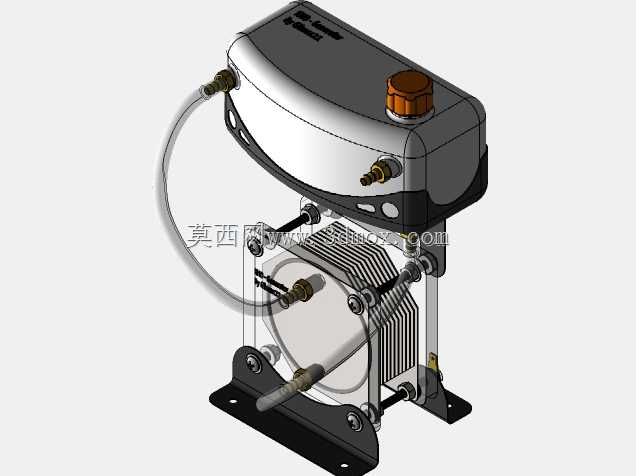

　　这套氢氧发生装置的结构设计，最初是面向车用动力辅助场景做的适配，核心是通过电解水制备氢氧混合气体，导入发动机进气道后优化燃油雾化燃烧效率，在商用车节油、小型内燃机减排改造场景里有比较成熟的落地空间，也可拓展到小型五金切割、实验室微焰加热这类需要洁净高温火焰的作业场景。整套装置采用上下分体式布局，上部集成储液腔、气液分离结构与压力调节旋钮，下部为核心电解反应单元，两个模块通过耐腐柔性管路连通，既规避了电解过程中电解液温升传导到储液腔带来的液位误判问题，也给后期维护电解槽极板留足了操作空间，不用整体拆解就能完成极板除垢、密封圈更换这类常规维保作业。从结构细节来看，上部储液腔采用半透明耐碱工程塑料壳体，

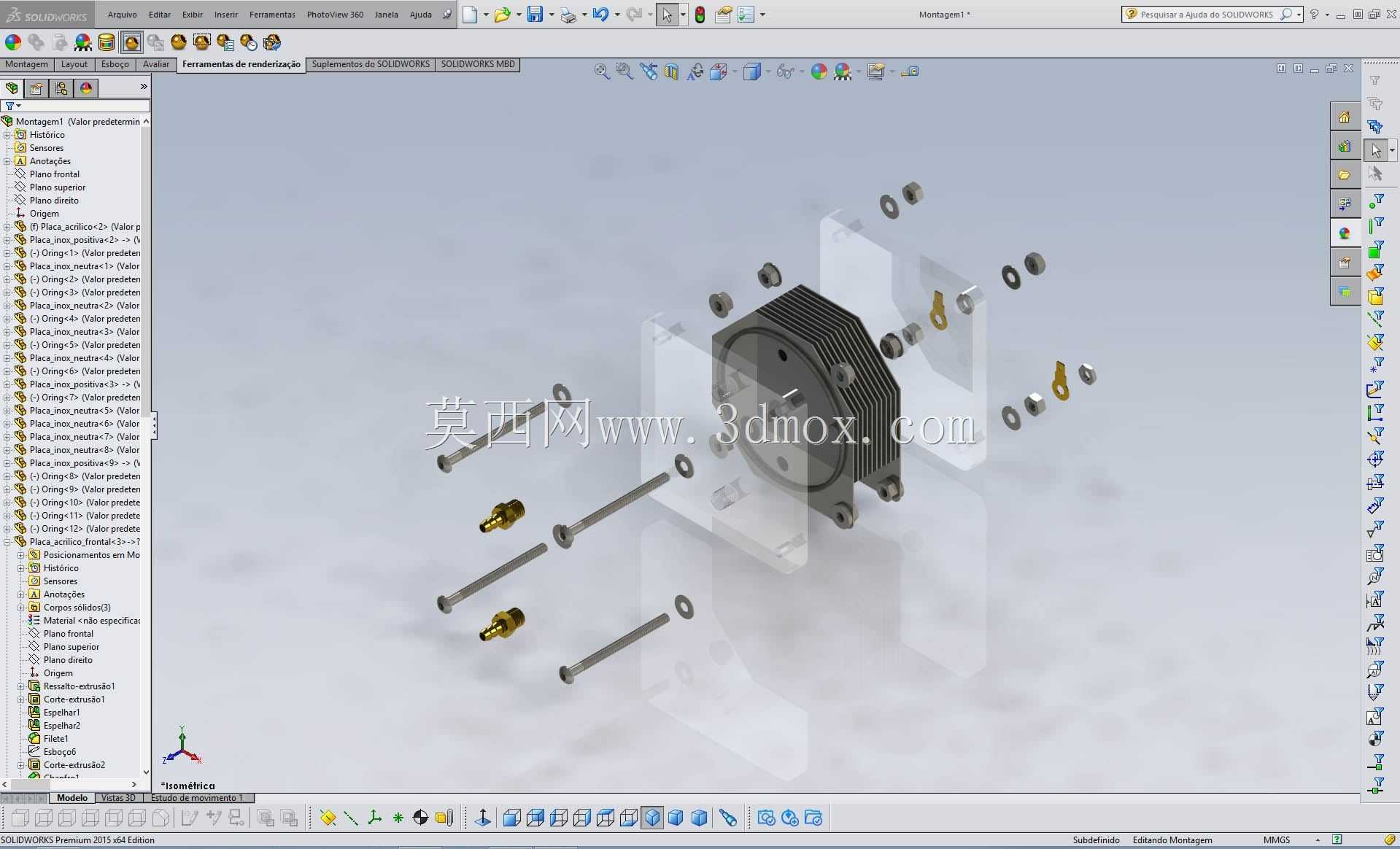

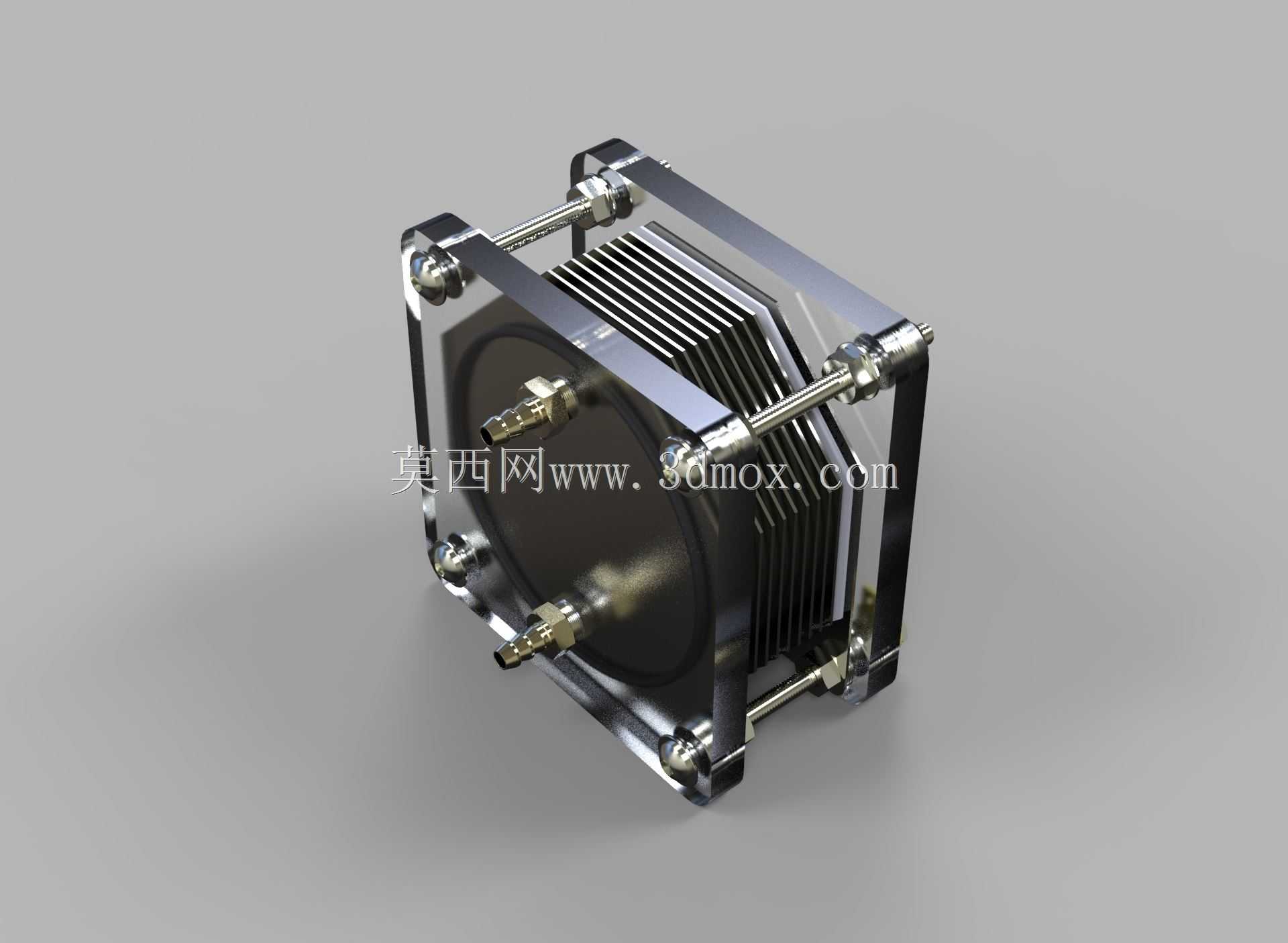

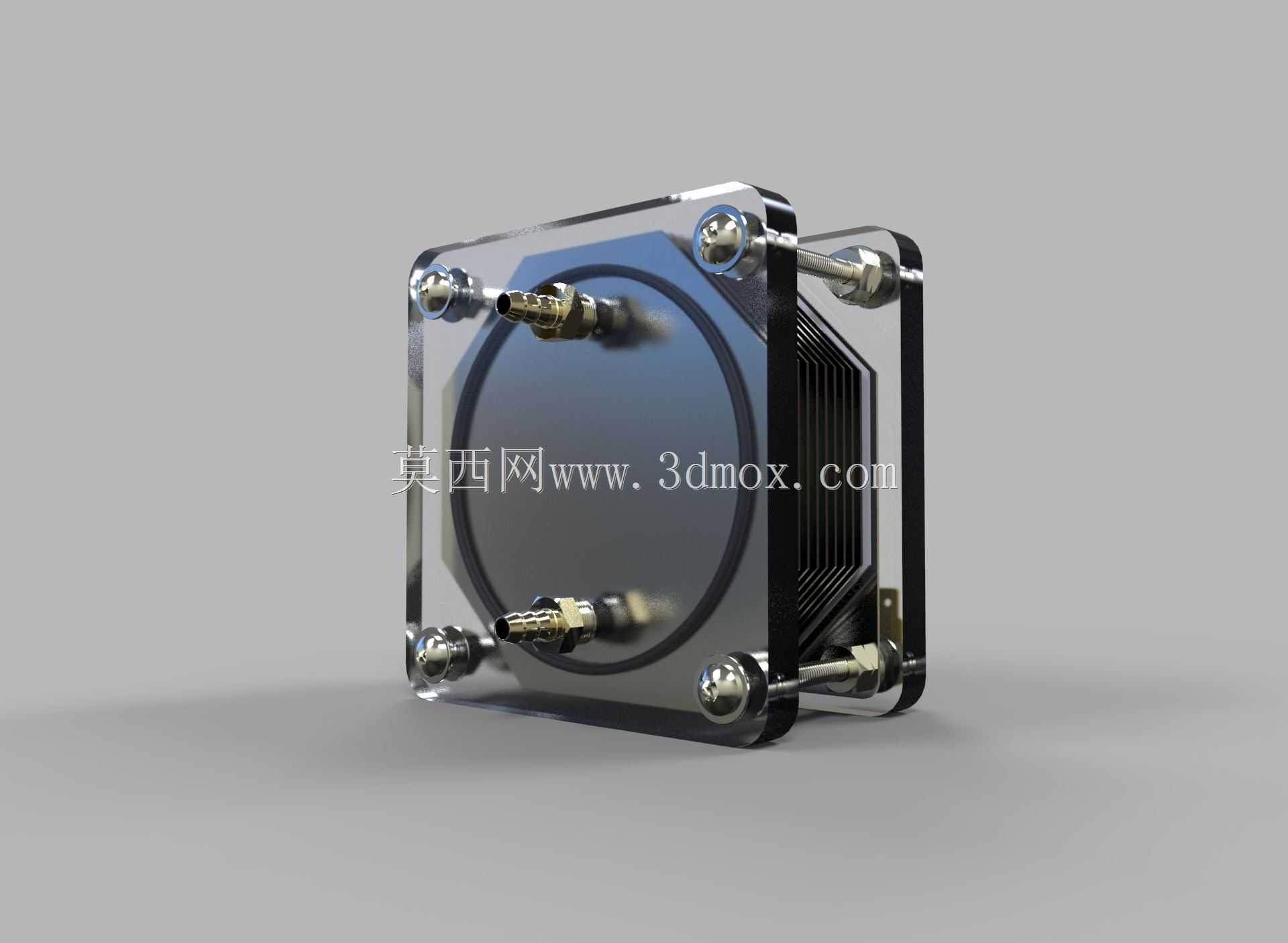

　　侧壁预留的液位观察槽不用开盖就能判断电解液剩余量，顶部的加注口带螺旋密封盖，内置的泄压阀能在腔体内压力超过阈值时自动排气，避免电解持续产气带来的超压风险；侧面的两个快插接口分别对应电解液循环通路与产气输出通路，接口处做了锥面密封结构，搭配氟橡胶密封圈能长期耐受氢氧化钾电解液的腐蚀，不会出现渗漏问题。下部电解槽采用板叠式结构，多片极板通过四根绝缘拉杆锁紧固定，极板之间的密封垫厚度经过反复校核，既保证极间距一致让电解效率稳定，也预留了足够的电解液流道让气泡能快速上浮排出，不会积存在极板间隙里升高电阻增加能耗；电解槽底部的安装支架采用折弯钣金结构，两个长圆形安装孔能适配不同车型机舱的安装位偏差，不用额外做转接支架就能完成固定，

　　支架和电解槽本体之间垫有橡胶减震垫，能抵消车辆行驶过程中的振动冲击，避免长期振动导致的极板松动、管路接头渗漏问题。设计过程中特意把产气输出接口设置在储液腔的最高位，输出端内置了阻火滤芯，哪怕后续用气端出现回火，也能被阻火结构阻断，不会引燃储液腔内部的混合气体，从结构上规避了燃爆风险；电解液循环管路采用大内径耐腐软管，管路走向做了圆弧过渡，没有直角弯折，能让电解过程中带出的电解液液体顺着管路回流到电解槽，不用额外配置循环泵就能实现气液自然分离，减少了易损件数量也降低了整体功耗。整套装置的安装边界控制得比较紧凑，整体占用空间和常规车载蓄电池接近，不管是乘用车机舱内的空余位置，还是小型设备的机架侧装位都能容纳，

　　安装时只需要固定下部支架的两个安装点，连接好电源、出气管路与补液口就能投入使用，不需要复杂的管路改造。在结构强度校核阶段，电解槽的锁紧拉杆拉力经过计算，能承受长期工作中电解液温升带来的壳体热胀冷缩形变，不会出现极板间隙变大、密封失效的问题；储液腔的壳体壁厚做了冗余设计，哪怕在低温环境下电解液结冰膨胀，也不会出现壳体开裂的情况。和市面上常见的一体式氢氧发生器不同，这套结构把电解单元和储液单元做了物理分隔，电解过程中产生的热量不会直接传导到储液腔的液位显示部位，避免了高温导致的液位观察窗雾化看不清液位的问题，也降低了储液腔外壳的耐温要求，能选用成本更低、透明度更好的工程塑料材质，兼顾实用性和制造成本。
