电脑CPU散热轴流风扇三维结构设计

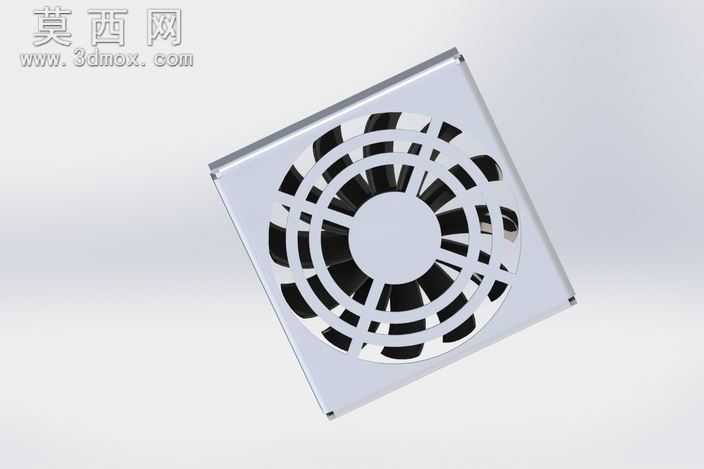

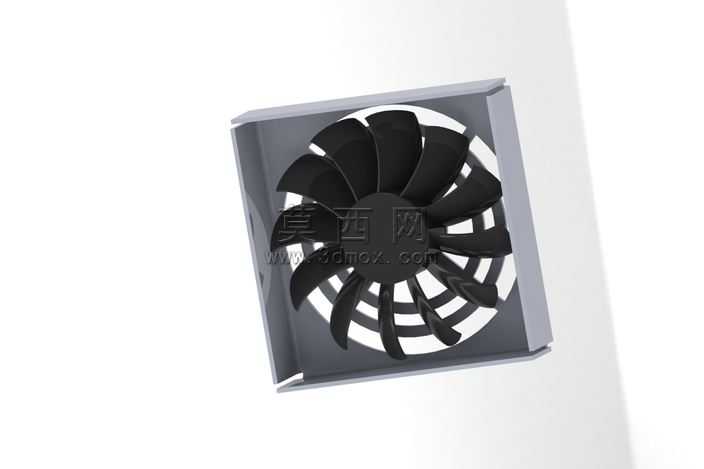

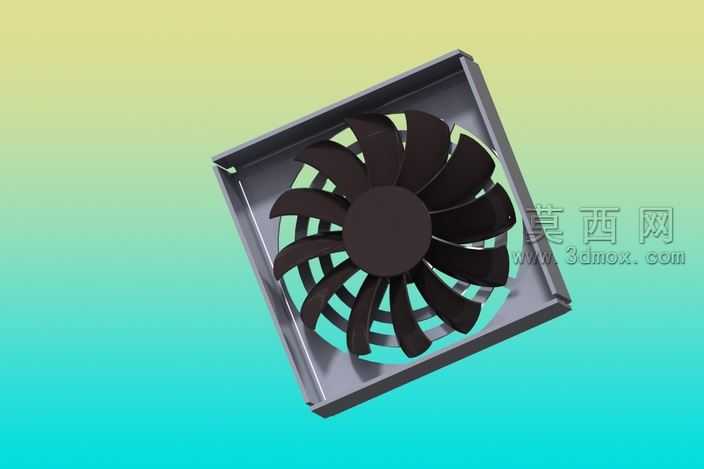

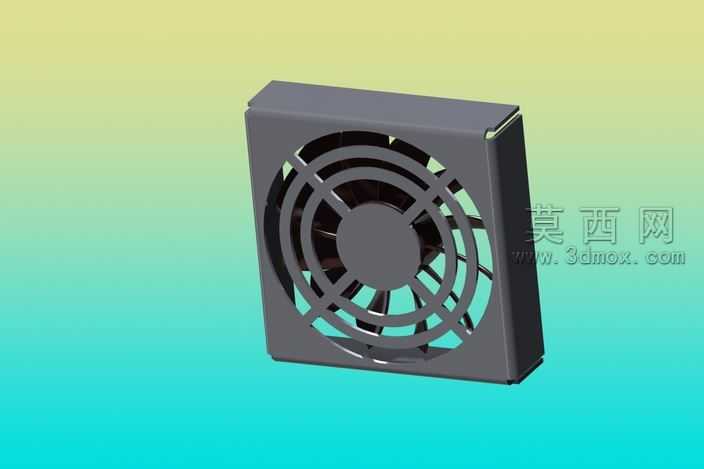

本作品为电脑CPU散热用轴流风扇的三维设计模型，建模过程采用SolidWorks完成全参数化构建，从基础草图绘制到特征装配均遵循工业产品实际生产的尺寸规范。建模初期先绘制风扇外框的正方形截面草图，通过拉伸凸台生成外框主体结构，外框边角做微小圆弧过渡处理，既还原实物的注塑工艺特征，也避免尖锐边角带来的装配干涉问题，外框内侧预留与扇叶配合的环形安装位，保证扇叶转动时无剐蹭空间。扇叶部分采用圆周阵列特征完成建模，先绘制单片扇叶的扭曲曲面草图，通过曲面放样生成符合空气动力学的扇叶形态，扇叶根部与中心轮毂做圆角过渡强化结构强度，再以轮毂中心轴为基准做等角度圆周阵列，还原标准轴流风扇的多扇叶布局，扇叶曲面的扭曲角度经过反复调整，兼顾送风效率与转动稳定性。中心轮毂部分集成了扇叶的固定转轴结构，建模时预留了电机安装的空腔位置，还原实物中驱动电机的装配空间，轮毂外表面做光滑曲面处理，减少转动时的风阻与气流紊流。外框的防护格栅采用同心圆加径向筋条的结构设计，通过草图阵列筋条轮廓后拉伸生成，格栅的筋条宽度与间距符合安全防护要求，既可以阻挡异物接触转动扇叶，也尽可能降低对气流的阻挡作用。渲染阶段采用哑光深灰塑料材质赋予整体模型，还原ABS注塑外壳的真实质感，背景采用渐变青黄配色突出模型主体，渲染时开启环境光遮蔽效果，让扇叶间隙、格栅缝隙的阴影层次更清晰，直观展现模型的结构细节。设计过程中充分考虑电脑机箱内的安装场景，外框的安装孔位、整体厚度尺寸均适配标准CPU散热位的安装规范，各部件之间的配合间隙经过参数校准，既保证虚拟装配的合理性，也能为实际产品开模生产提供尺寸参考，模型的每一处结构都对应实物的功能需求，没有冗余的装饰性特征，完全服务于风冷散热的核心功能。
