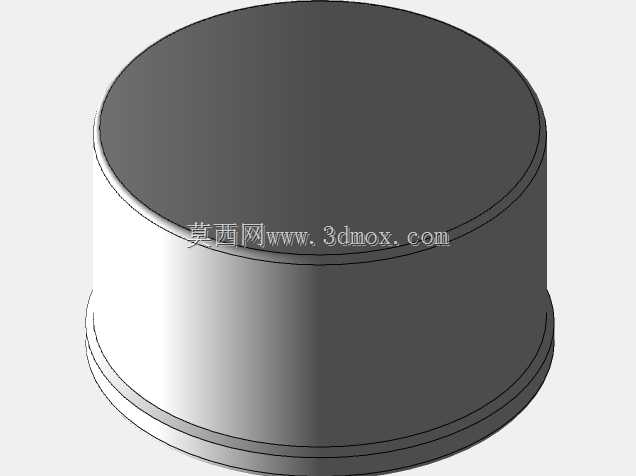

1.5英寸规格ROSC系列圆形密封端盖结构

　　做传感配套结构设计快十二年，经手的端盖类零件没有一千也有八百，这次做的1.5英寸ROSC系列端盖，最早是对接非洲援建的民用供水传感点位防护需求，当时现场反馈的问题很具体：户外露天布设的压力传感端头，常年受暴晒、扬尘还有偶发的喷淋水冲蚀，之前用的普通塑料盖要么晒半年就脆裂，要么配合间隙太大进灰卡涩传感探头，还有的安装时拧劲稍大就滑牙，后期维护拆都拆不下来。

　　先聊实际应用场景，这类端盖不止用在供水传感点位，但凡涉及到外露式螺纹接口的传感单元、小型管路端头、低压设备的检修口封堵，只要是1.5英寸规格的外螺纹接口，都能适配。非洲当地的工况比国内常规户外场景要苛刻，白天地表温度能到六十度以上，夜间又会降到十度上下，昼夜温差带来的材料热胀冷缩很明显，再加上空气中的细沙尘无孔不入，一旦进入传感探头的校准缝隙，轻则读数漂移，重则直接卡滞失效，所以端盖的密封可靠性是第一优先级，其次是拆装便捷性，当地维护人员没有专用工具，全靠手拧操作，不能设计需要工装配合的卡扣或者过紧的配合结构。

　　再讲功能特性，这个端盖做了双层密封结构，内侧靠近端口的位置留了0.8mm的环形密封槽，适配常规的丁腈橡胶O圈，不用额外定制密封件，当地五金店就能买到同规格替换件。盖体外侧做了1.2mm深度的滚花纹理，不是那种装饰性的浅滚花，手沾了水或者细沙的时候也能拧动，不会打滑。盖顶做了1mm的加厚处理，不是为了承压，是防止现场搬运时被硬物磕碰变形，之前有批薄盖顶的端盖，运输过程中被其他零件砸凹，直接卡在内嵌的探头上，拆的时候把探头接线都扯断了，这个加厚设计就是踩过坑之后改的。盖体下端的导向段做了15度的导入倒角，安装的时候不用刻意对准螺纹，手搭上去就能顺著倒角滑到螺纹起始位，对非专业安装人员非常友好，不会出现歪拧滑牙的情况。

　　说回设计思路，最开始的方案是用六角外形，方便用扳手拧紧，但现场反馈很多点位空间狭窄，扳手根本伸不进去，而且六角棱边在磕碰后容易产生毛刺，后期维护拆的时候容易划手，后来改成全圆柱外形，靠外侧滚花提供手拧的摩擦力，实际测试手拧的扭矩能达到8N·m，完全满足低压防护的密封要求，不需要额外上扳手。材料选型一开始考虑过ABS，成本低但耐候性差，户外暴晒一年就会变脆，后来换成改性PP，加了抗UV助剂，连续户外暴晒三年的拉伸强度保留率能到85%以上，完全覆盖援建项目的设计寿命要求，而且PP的耐腐蚀性好，当地供水偶尔会带轻微的酸碱杂质，也不会对盖体造成腐蚀。螺纹配合选了6H/6g的中等精度间隙，不是越紧越好，间隙留了0.15mm的余量，一方面是适配不同厂家生产的螺纹接口的公差，另一方面是热胀冷缩的时候不会因为材料膨胀把螺纹咬死，后期维护能顺利拆下来。

　　最后说尺寸和安装边界，这个端盖的总高度是22mm，最大外径是48mm，适配的外螺纹是1.5英寸的直管螺纹，安装后突出安装基面的高度是18mm，周边预留10mm的操作空间就能完成手拧拆装，不需要额外的操作半径。盖体内部的空腔深度是15mm，能完全罩住外露长度12mm以内的传感探头，不会碰到探头的校准膜片，空腔内壁和探头之间留了2mm的均匀间隙，不会因为安装偏移蹭到探头影响精度。密封槽的位置距离端口3mm，O圈安装后压缩量控制在25%，这个压缩量是反复测试过的，既能保证IP65级别的防尘防水，又不会因为压缩量太大导致拧动阻力过大，手拧的时候能明显感觉到密封到位的阻尼感，不用靠扭矩判断有没有拧紧。之前有版本把密封槽设得太靠内，O圈压缩量到35%，手拧要费很大劲，女维护人员根本拧不动，改到25%压缩量之后，普通人手拧就能到位，密封测试的时候放在1米深的水里泡半小时，内部没有任何进水痕迹，扬尘测试在沙尘箱里放8小时，拆开看内部也没有积灰，完全满足现场的防护要求。另外端盖的边缘做了R0.5的圆角处理，没有尖锐的棱边，安装的时候不会划伤手，也不会刮坏周边的接线护套，这些细节都是在现场跟维护人员聊出来的需求，不是坐在办公室里能想出来的。
