工业控制用黄色嵌入式面板指示灯

　　在各类工业电控柜、机床操作面板、自动化生产线工位旁，这类黄色面板指示灯是传递设备状态的核心视觉元件，区别于红色的故障告警、绿色的运行指示，黄色灯主要承担预警、待机、工序待料、参数临近阈值这类过渡状态的提示作用，操作人员在三米外的巡检通道就能快速识别灯色，无需凑近查看屏幕参数，大幅降低现场状态判断的时间成本。

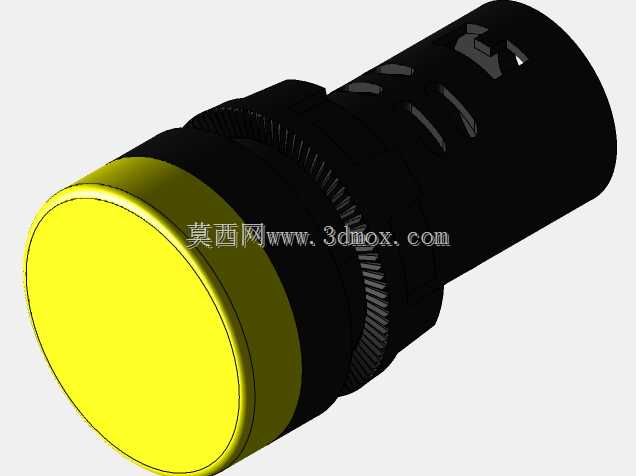

　　从结构设计来看，这款指示灯采用标准嵌入式卡装结构，尾部的卡扣筋位适配行业通用的面板开孔尺寸，安装时无需额外螺丝固定，从面板正面推入即可卡紧，密封胶圈贴合面板背面，能阻挡车间内的切削液飞溅、粉尘侵入，适配多数普通工业车间的防护需求。灯头部分采用圆形凸面透光罩，黄色透光件做了漫散射纹理处理，点亮时光线均匀扩散，不会出现局部亮斑晃眼的问题，即使在车间顶部照明的强光环境下，也能清晰识别亮灯状态，不会因为环境光反射导致信号误判。

　　建模过程中需要重点关注几个安装边界尺寸：首先是面板开孔的直径公差，常规这类22mm标准安装孔的公差要控制在±0.2mm范围内，卡扣的弹性变形量要适配1-3mm厚度的面板，不管是薄的冷轧钢喷塑面板，还是稍厚的绝缘工程塑料面板，都能牢固卡装不会松脱。其次是灯体尾部的接线空间预留，尾部的接线端子距离灯体后端的长度要匹配柜内的走线槽位置，建模时要留出足够的接线操作空间，避免安装后尾部顶到柜内的线槽或者其他元件，导致灯体无法完全卡入面板。

　　从实际使用场景出发，这类指示灯常和同系列的按钮、旋钮、转换开关并排安装在操作面板上，所以建模时灯头的突出面板高度要和同系列元件保持一致，整体视觉协调，不会出现高低错落的突兀感。灯头的外圈做了防滑纹理吗？不，这款指示灯的外圈是光滑的黑色阻燃塑料壳体，和透光罩的衔接处做了圆角过渡，没有尖锐棱角，日常清洁擦拭面板时不会勾挂抹布，也能避免积灰在缝隙里。内部的灯座结构预留了LED灯珠的安装位，建模时要考虑灯珠的散热空间，虽然LED发热量低，但长期点亮的状态下，密闭壳体内的空气流通空间能延缓塑料件的老化速度，延长元件使用寿命。

　　在做设备三维布局时，这类指示灯的排布要符合操作人员的视觉习惯，通常黄色预警灯布置在运行绿灯和故障红灯之间，和对应的功能标签位置对齐，避免灯和标签错位导致状态误读。建模时还要注意灯体的插拔受力方向，卡扣的倾斜角度要保证安装时推力顺畅，拆卸时用专用卡钳挤压卡扣就能从正面拔出，无需在柜内伸手操作，后期维护更换时不用拆解柜内走线，大幅降低维护耗时。

　　不同于外露式的警示灯塔，这类嵌入式面板灯不占用柜外额外空间，安装后和面板表面齐平度高，不会因为外部碰撞导致灯体破损，适合在人员走动频繁、有工件转运的车间环境使用。黄色的色号选用工业警示标准的明黄色，和安全标识的黄色保持一致，操作人员对这个颜色的敏感度高，不需要刻意记忆就能快速理解信号含义，降低新员工的培训成本。在做装配干涉检查时，要注意灯体插入面板后，尾部的接线端子和柜内安装梁、走线架的安全距离，至少留出10mm以上的走线弯曲半径，避免接线时导线被挤压破皮，引发短路故障。
