实验室台置式物料混合处理装置结构

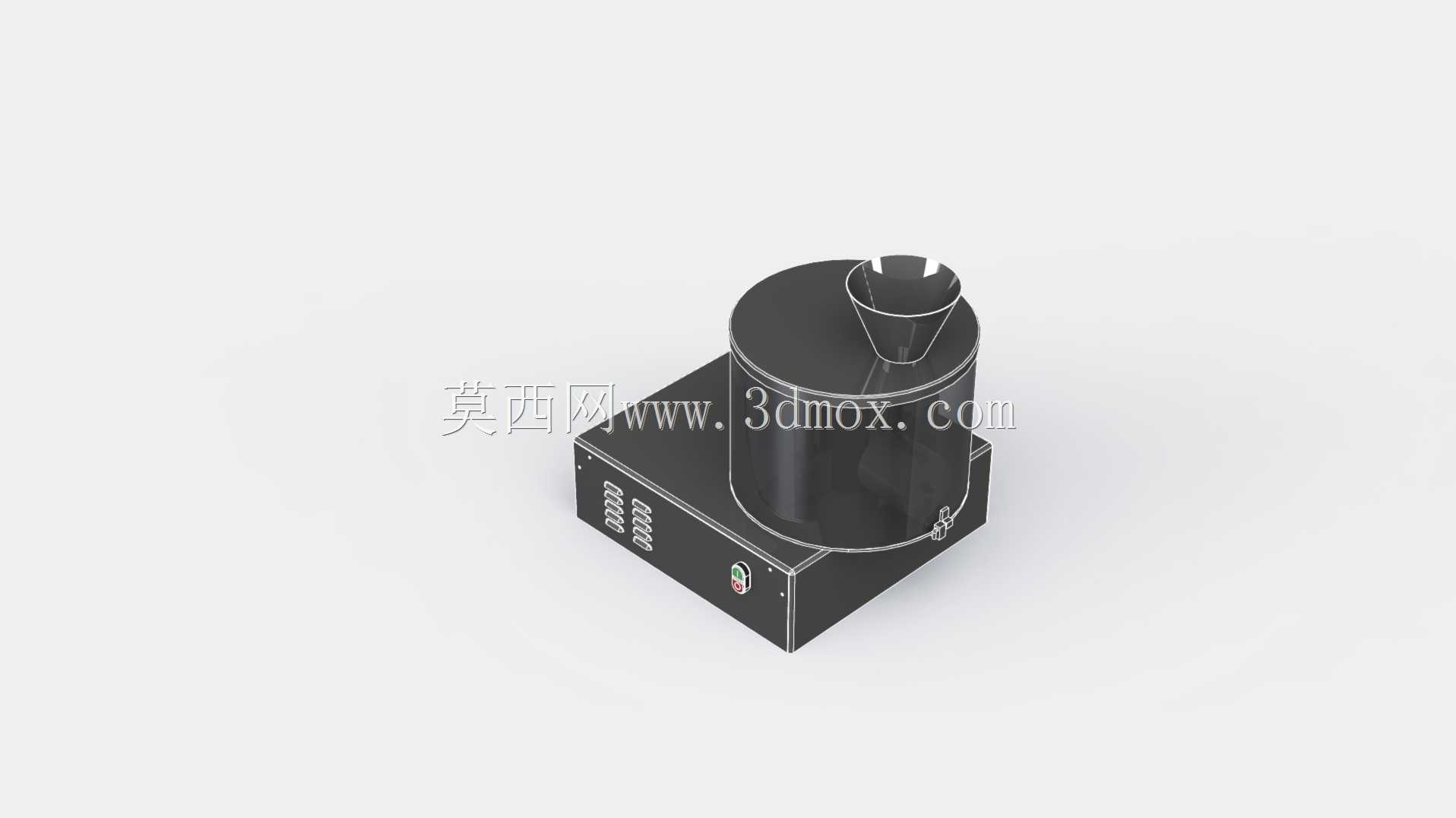

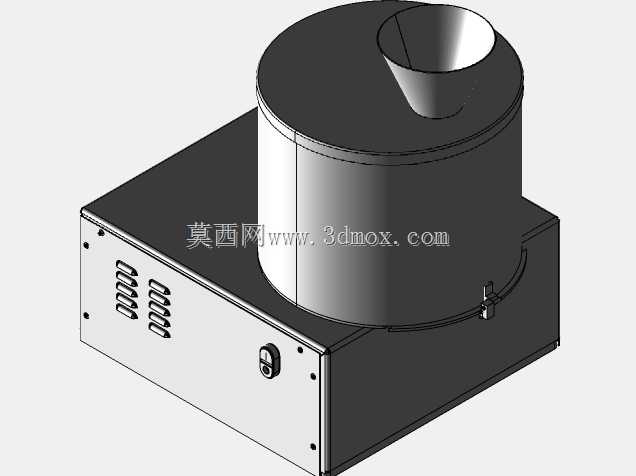

　　这款台置式物料处理装置的三维结构，最初是面向小批量物料均质混合场景做的方案设计，日常在实验室配方调试、小批量试样制备、精细化工小批次混配场景里都能适配，区别于大型工业搅拌设备，它的占地尺度完全贴合常规实验操作台的摆放边界，不需要额外做地面基础固定，放置在标准800mm深度的实验台面上即可完成进料、搅拌、出料全流程操作。从结构分层来看，下部的方形箱体是整台设备的承载基座，内部预留了驱动组件、控制模块的安装空间，箱体侧面预留的散热格栅结构，是针对驱动元件长时间运行的散热需求设计，避免密闭空间内热量堆积影响元件使用寿命，箱体正面嵌入的控制元件安装位，预留了开关、状态指示灯的开孔，不需要后期额外做面板改制，

　　安装时直接将对应控制元件卡入开孔即可完成装配，基座底部的四个边角预留了防滑垫安装槽，放置在台面上时可以增大与台面的摩擦力，避免设备运行过程中因振动产生位移。上部的圆柱腔体是核心的物料处理空间，腔体顶部偏心设置的锥形进料斗，是针对小批量物料投料的操作习惯设计，投料口的倾斜角度刚好适配人工手持容器投料的操作高度，不需要额外架设上料机构，小批量作业时人工即可完成投料操作，进料斗与圆柱腔体的衔接处做了圆弧过渡结构，避免物料在衔接缝隙处残留，减少每次作业后的清理工作量。腔体下部靠近基座的位置预留了出料接口，接口的尺寸适配常规的软管快接结构，混合完成后的物料可以通过接口直接接入收集容器，不需要额外做转接结构。在做三维结构设计时，

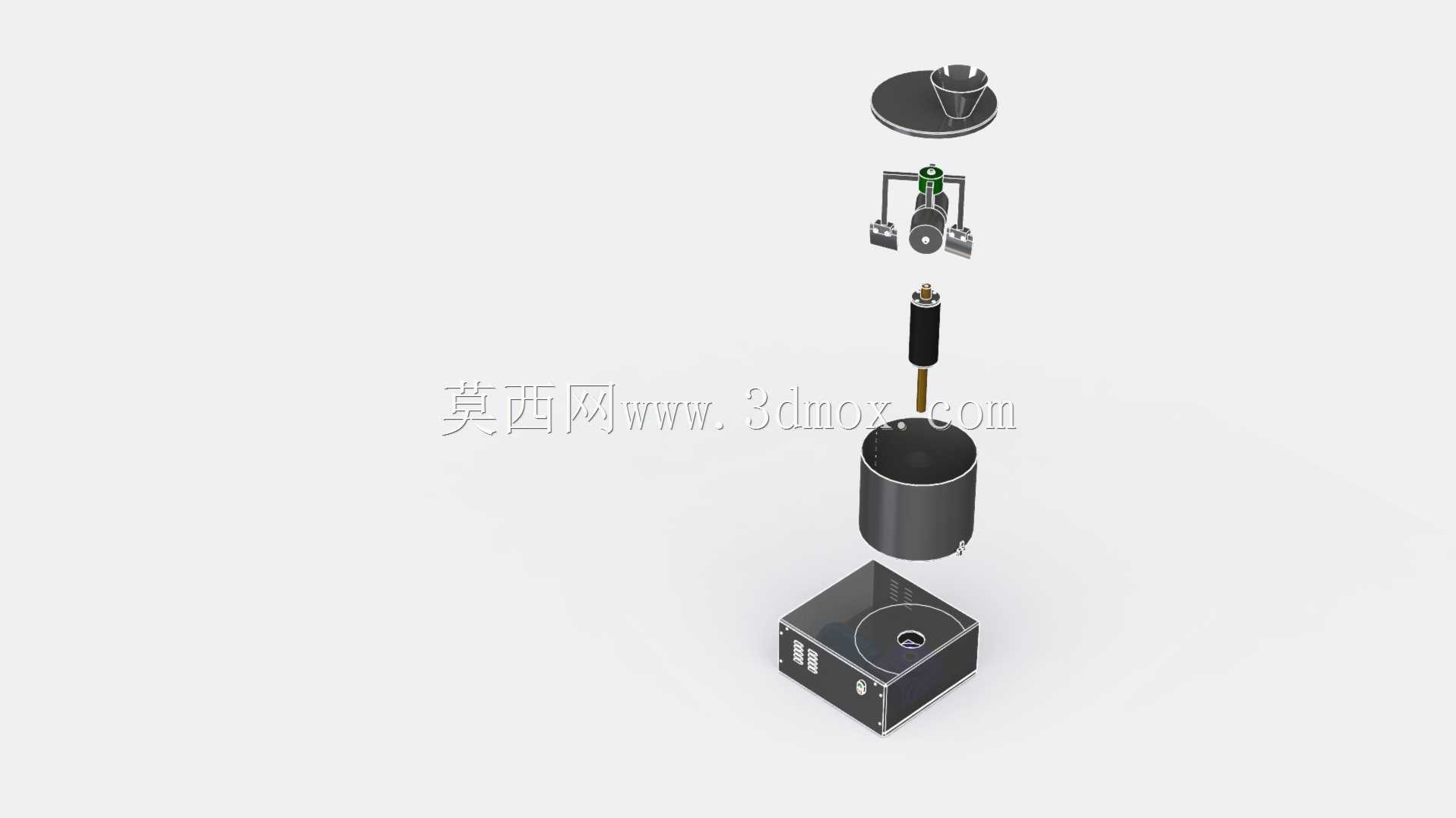

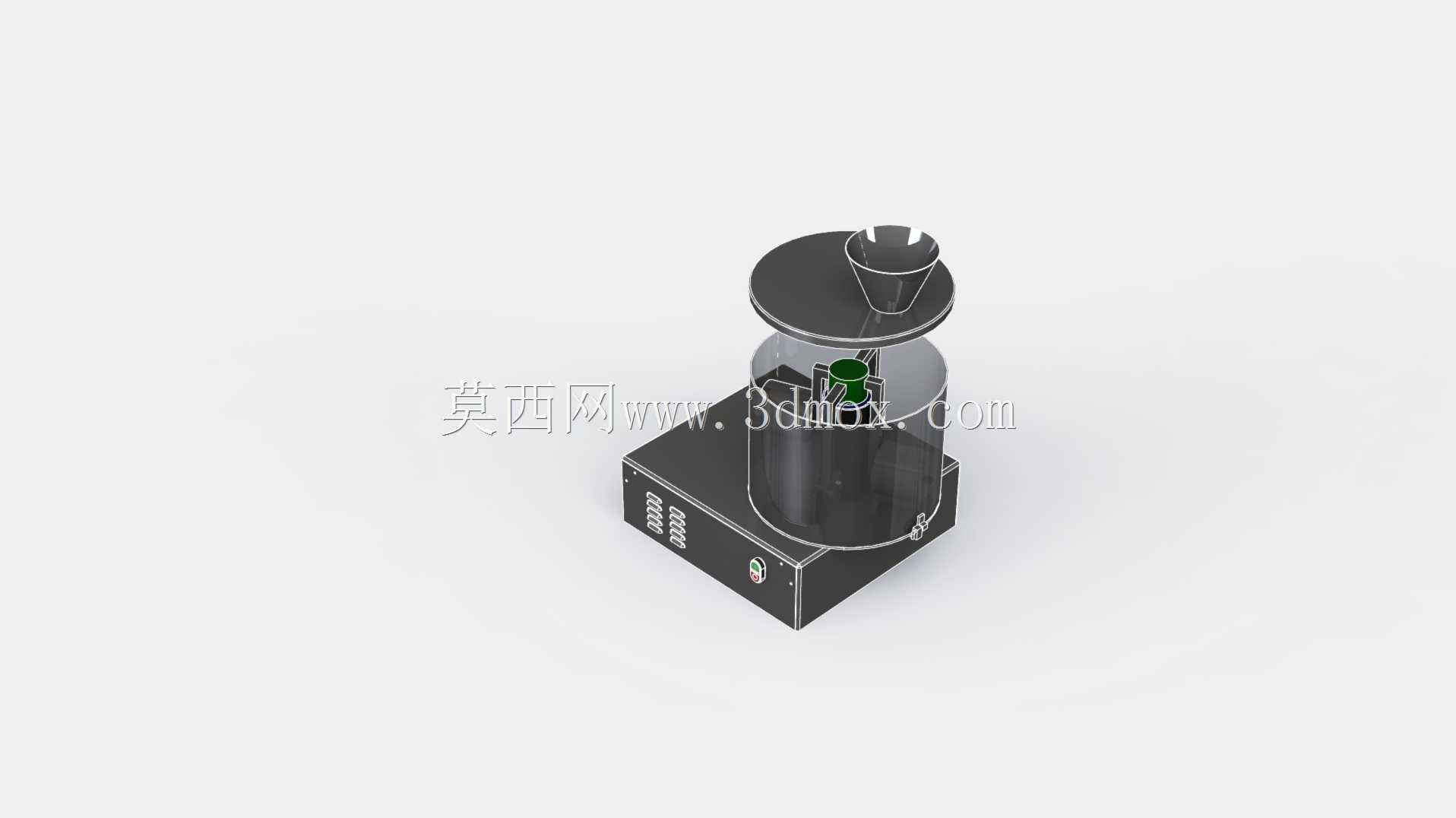

　　特意将驱动组件的安装位设置在圆柱腔体的下部，动力输出轴直接伸入腔体内部连接搅拌构件，缩短了动力传输的路径，减少了长轴传动带来的振动偏差，同时下部安装的方式也降低了整台设备的重心，提升台置放置时的稳定性。从安装边界来看，整台设备的最大外轮廓尺寸控制在400mm见方的范围内，高度不超过500mm，常规实验室的通风橱内也可以放置，适配有挥发类物料的混合作业场景，不需要额外改造通风橱的内部空间。腔体与基座的连接采用了可拆分的螺栓固定结构，后期需要清理腔体内部或者更换搅拌构件时，只需要拆卸连接螺栓即可将上部腔体与基座分离，不需要拆解整台设备的线路与驱动结构，日常维护的操作门槛很低。在细节结构处理上，圆柱腔体的顶部盖板做了快拆式的卡扣设计，

　　日常检查内部搅拌状态、清理腔体内壁残留时，不需要借助工具即可打开盖板，进料斗的上口位置预留了盖板嵌槽，作业时可以盖上盖板避免物料搅拌过程中溅出，同时也能减少外界杂质落入腔体内部污染物料。箱体侧面的控制元件布局，按照操作频率做了分区，常用的启停开关设置在靠近操作人员的一侧，状态指示灯对应设置在开关上方，操作人员站在设备正面即可清晰观察设备运行状态，不需要侧身或者移动位置查看。考虑到小批量作业经常需要更换物料品类，所有与物料接触的腔体内壁、进料斗内壁、搅拌构件表面都做了圆滑过渡处理，没有死角结构，清理时用毛刷或者无尘布即可擦拭干净，避免不同品类物料交叉污染。设备运行时的振动控制也是结构设计时重点考量的部分，驱动组件与基座的连接位置预留了减震垫安装位，可以阻隔驱动组件运行时的振动传递到基座与台面，降低作业时的噪音，同时也避免振动导致设备上的紧固件松动。
