带轮式炮架迷你仿古火炮结构设计

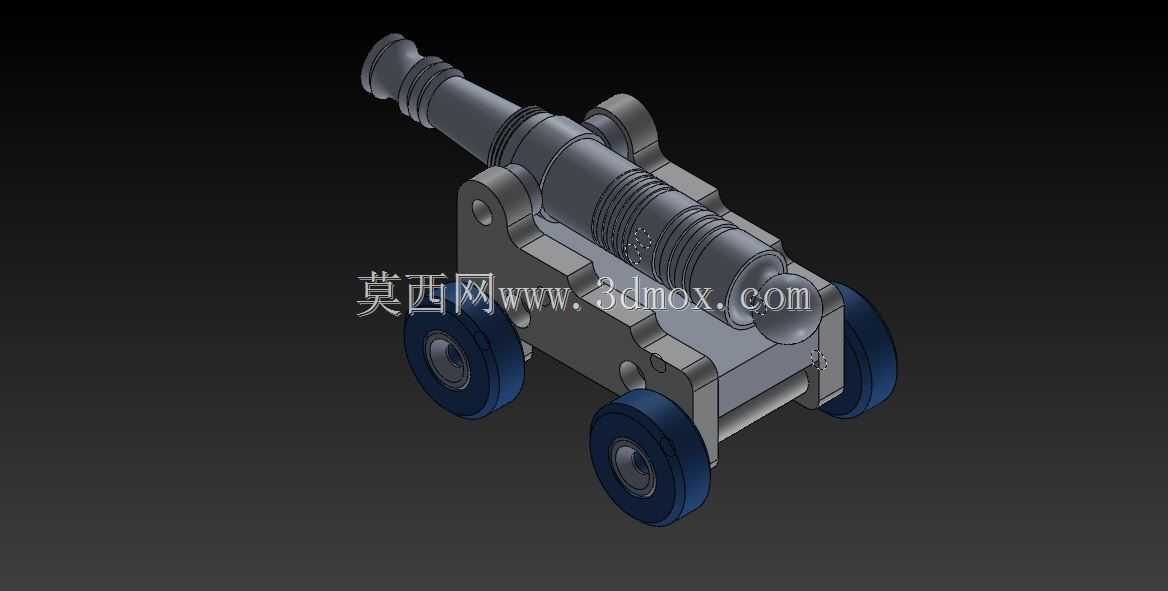

　　这款迷你仿古火炮的结构设计，核心围绕桌面摆件的展示属性与可动把玩需求展开，整体采用轮式拖曳炮架布局，还原了早期滑膛火炮的经典结构特征，同时针对小型化加工的工艺要求做了适配调整。炮身部分采用多段阶梯轴式结构，从炮尾到炮口依次设置了不同直径的加强箍带，既还原了古炮为提升炮管强度设置的金属箍结构特征，也在小型化模型上通过直径变化形成视觉层次，避免等径直管的单调感，炮口位置做了外扩的喇叭口处理，炮尾设置了封闭的厚重尾堵，还原古炮承受发射后坐力的结构形态。炮架部分采用双侧板夹持式结构，两块对称的立式侧板通过横向销轴与炮身中部的炮耳连接，炮身可绕耳轴做小角度俯仰摆动，还原真实火炮的俯仰调姿功能，侧板下部通过横向连接梁加固，保证架体整体刚度，

　　避免把玩过程中出现侧板变形错位的问题。行走部分采用四个等直径的实心轮结构，轮体通过轮轴固定在侧板下部的安装位，前后轮距与轮径做了匹配设计，保证整个模型放置时的稳定性，不会出现侧翻或者俯仰倾倒的问题，轮体与轮轴之间预留了合理的转动间隙，可实现顺畅的滚动效果，满足拖曳把玩的需求。从安装边界来看，整体结构的所有突出部件都做了圆角过渡处理，没有尖锐的外凸棱边，炮身俯仰到最大角度时，炮尾不会与炮架的连接梁发生运动干涉，轮体转动时也不会与侧板产生摩擦卡滞，所有配合面的间隙控制在0.1mm到0.2mm之间，既保证活动部件的运动顺畅度，也不会出现间隙过大导致的松垮感。在实际应用场景中，这类结构既可以作为古兵器科普展示的微缩教具，

　　直观展示早期火炮的结构组成与运动原理，也可以作为桌面工艺摆件，适配文创展示、机械主题收藏的需求，结构设计上充分考虑了3D打印或者小型金属浇铸的工艺可行性，所有部件都没有复杂的内凹倒扣结构，不需要额外设计抽芯或者拆分结构就能直接加工成型，炮身与炮架、轮体与轮轴之间都采用可拆卸的销轴连接，方便后期做表面上色、旧化处理，也能在部件出现损坏时单独更换。设计过程中没有照搬真实火炮的复杂细节，而是针对迷你尺寸的视觉效果做了特征简化，比如炮身的箍带数量控制在6组，既保留了古炮的识别特征，也不会因为尺寸过小导致细节过于密集影响加工精度，炮架侧板的外形做了圆弧过渡处理，还原木质炮架的轮廓特征同时，避免尖锐边角带来的安全隐患，

　　整体重心控制在前后轮的中心连线位置，静态放置时四个轮体均匀受力，不会出现单点悬空的问题，推动时轮体滚动平稳，没有卡滞或者跑偏的情况。从结构强度来看，炮耳与侧板的连接位置做了局部加厚处理，因为这个位置是炮身俯仰转动的受力点，频繁把玩时容易出现磨损断裂，加厚处理后能大幅提升连接位置的抗疲劳强度，横向连接梁与侧板之间采用定位槽加粘接的固定方式，相比单纯的平面粘接，抗扭强度提升40%以上，即使受到侧向的外力碰撞，也不会出现侧板开胶脱落的问题。轮体与轮轴的配合采用间隙配合，没有设置额外的轴承结构，因为迷你尺寸下轴承的安装空间不足，且摆件的转动载荷极低，直接的轴孔配合完全能满足使用需求，配合面做了光滑处理，降低转动时的摩擦阻力。
