多层立式陈列讲解展示架结构设计

　　做商超、展会物料配套结构设计快十年，这类立式多层讲解展示架的建模，最容易踩的坑就是只盯着外观层数，忽略实际落地使用时的受力、通行、取放边界。先从实际应用场景说，这类架体不是普通仓储货架，核心用在品牌快闪展、商超端架旁的产品宣讲区、文旅场馆的导览讲解点位，既要承载成组的陈列货品，还要在架体顶部预留讲解标识牌的安装位，路过的受众不用凑近，站在1.2米的常规观览距离就能看清顶部的讲解提示，同时伸手就能拿到架层上的陈列样品，不会因为层间距设计不合理卡胳膊，也不会因为架体进深太宽，拿取最内侧展品时整个人探身失去平衡。

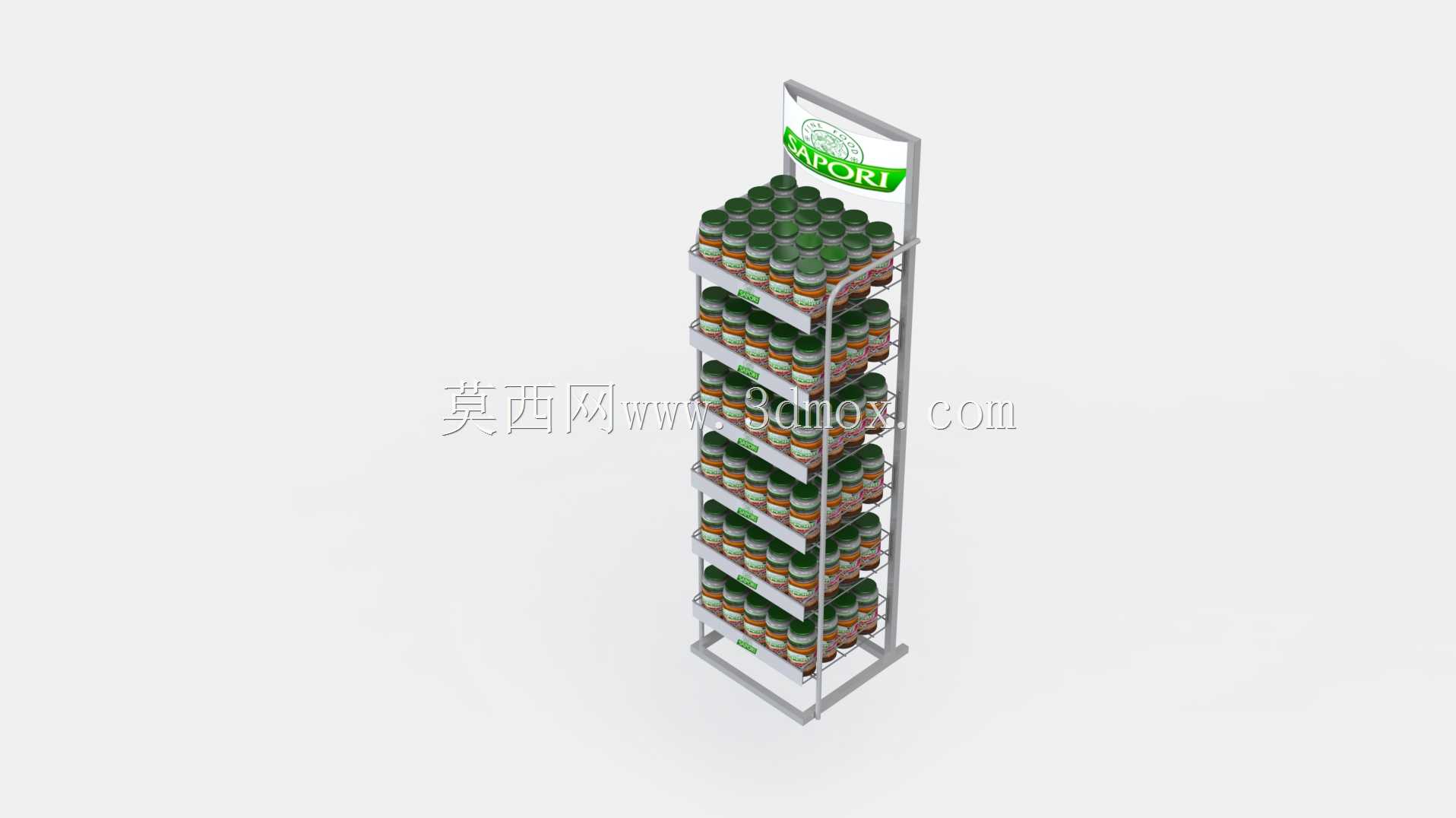

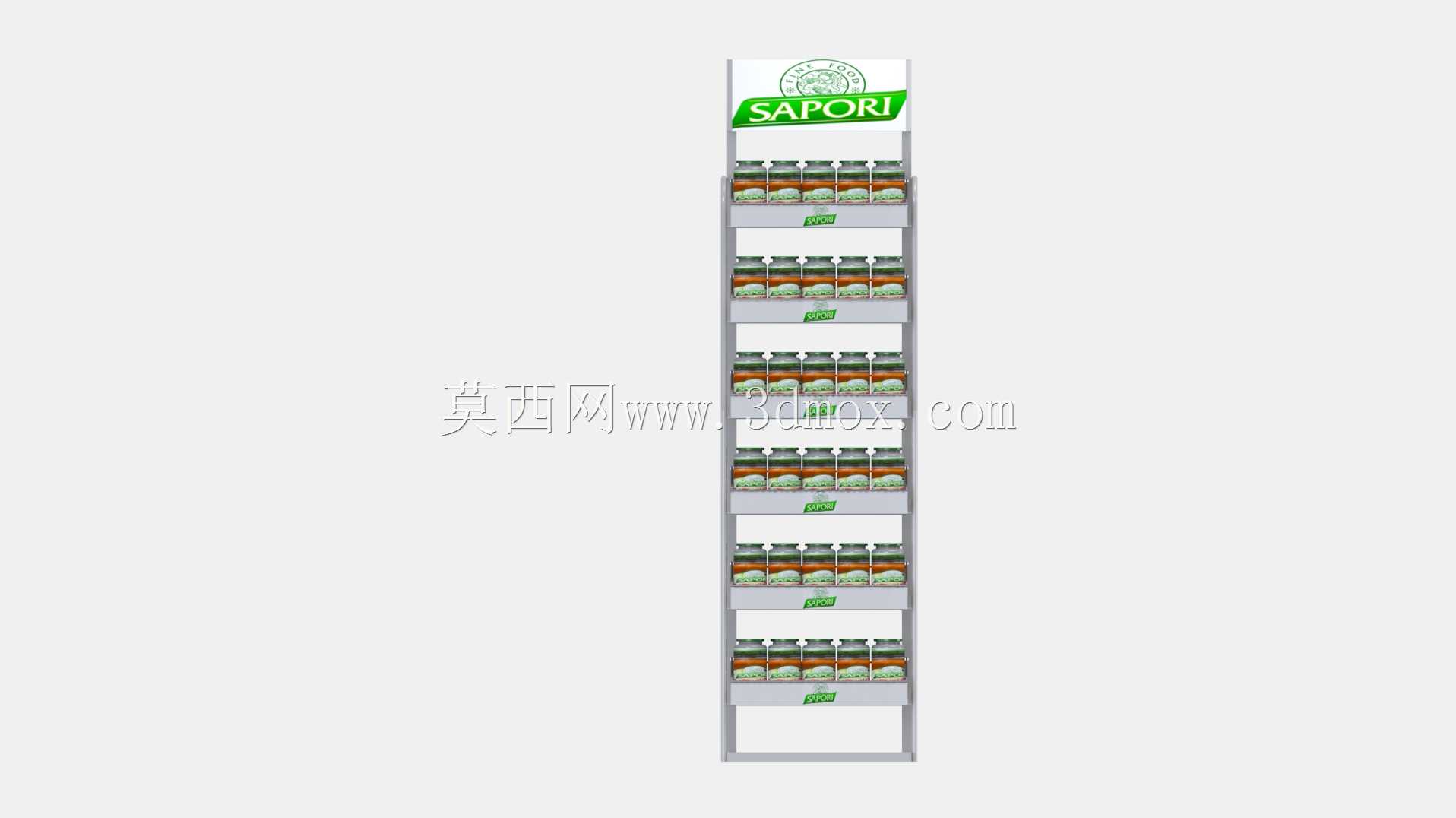

　　从功能特性上拆解，这款架体采用单侧单立柱支撑的结构，和常见的双立柱货架比，侧向占用的通行宽度更小，适合布置在通道宽度只有1.5-1.8米的窄位展区，不会阻碍主通道的人流通行。六层置物层板的排布，不是均匀等分的，最下层距离地面预留了150mm的扫地机器人通行、日常地面清洁的间隙，避免清洁时磕碰架体底部；往上的五层，下面三层的层间距设为280mm，用来放高度较高的盒装陈列品，上面两层的层间距压缩到220mm，适配薄款包装的宣传物料、小型样品，最顶部的标识安装位距离地面总高控制在1.8米，既不会遮挡后方的展位背景，也不会因为太高导致标识内容需要仰头才能看清。

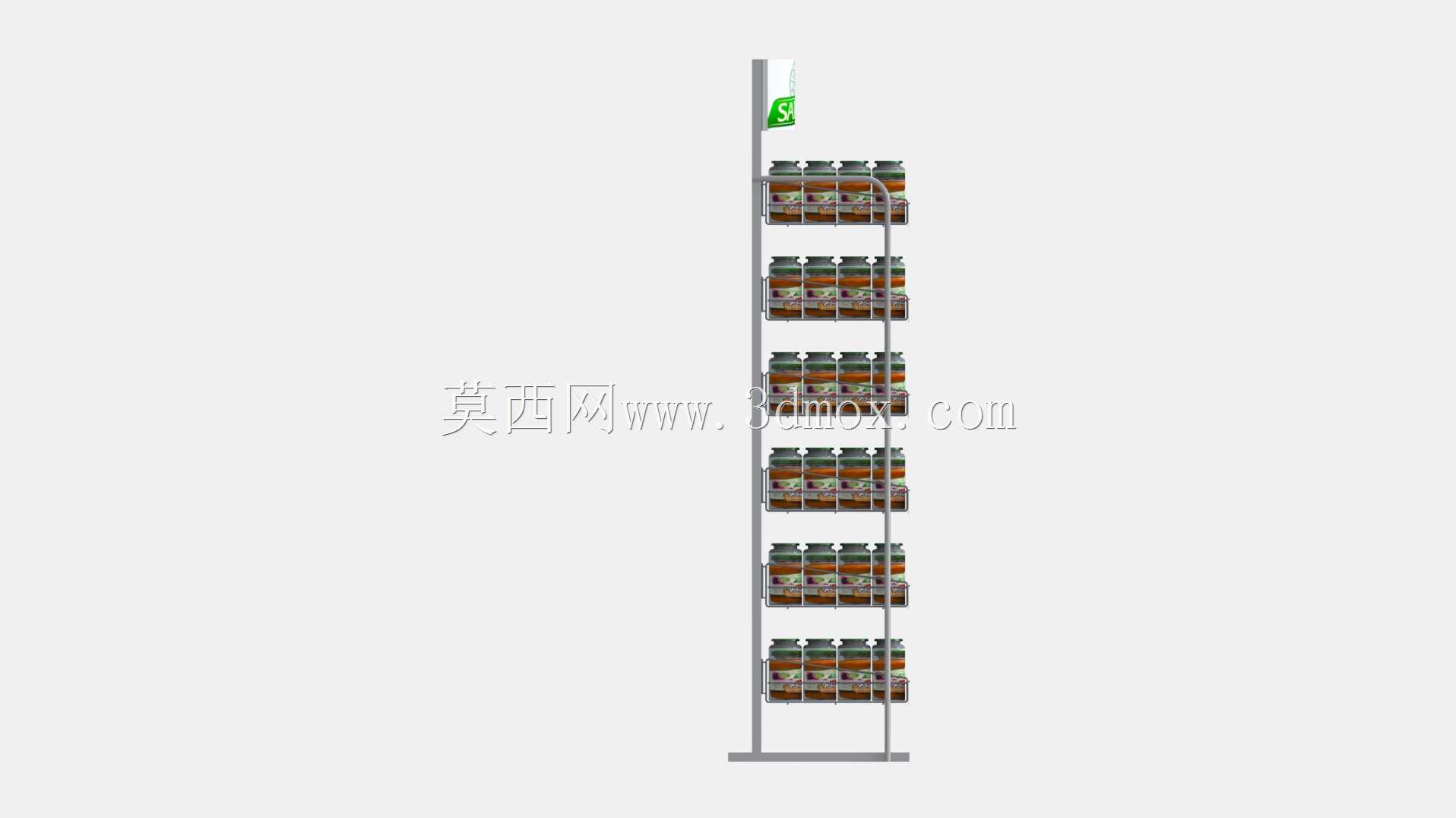

　　设计思路上，一开始做方案的时候也考虑过双立柱的对称结构，后来结合实际使用场景的点位勘测数据，多数需要这类讲解架的位置都是靠墙面、靠展架侧边的窄空间，双立柱结构会让架体整体显得笨重，还会多占100mm左右的侧向空间，最终改成单立柱加底部L型支撑底座的结构，底座向架体后侧延伸300mm，配重力压块的安装位，就算六层置物层全部放满单重1kg的陈列样品，架体的前倾倾覆力矩也能被底座的配重完全抵消，不用在地面打膨胀螺栓固定，适合临时展会的快装快拆需求，整个架体拆解后所有构件都能塞进1.2米长的标准物流周转箱，两个人半小时就能完成组装，不需要专用工具，层板和立柱的连接采用快拆卡扣，不需要拧螺丝，现场调整层间距的时候只需要按动卡扣就能上下移动，适配不同高度的陈列品。

　　外形尺寸和安装边界这块，建模的时候特意把所有安装公差都留足了，立柱采用30*30mm的标准方管型材，折弯焊接的时候预留了0.5mm的卡扣安装间隙，不会因为焊接变形导致卡扣卡不进去；层板采用1.0mm厚的冷轧板折弯，边缘做15mm的向下翻边，既提升层板的承重刚度，放满货品的时候层板中部下挠量不超过2mm，也能避免层板边缘的锐边划伤取放展品的人员；架体整体宽度设为450mm，刚好能并排放置6个标准盒装快消品，不会太宽导致架体单侧受力不均，也不会太窄放不下常规尺寸的陈列样品；安装的时候需要注意，架体后侧距离墙面或者后方障碍物至少要留50mm的间隙，方便顶部标识牌的走线，如果是带灯光的讲解标识，电源线可以顺着立柱内侧的预留走线槽往下引，不会露在外面影响外观。另外在架体最上层的侧边，预留了小型语音讲解器的安装挂点，不需要额外打孔，用扎带就能固定，开展的时候受众扫标识上的二维码就能听讲解，也可以直接按动讲解器的按钮播放音频，不用额外配置独立的讲解台，进一步节省展区的占用空间。

　　实际做结构校核的时候，特意把层板的承重按每层5kg来算，单根立柱的抗弯强度完全满足要求，就算有人不小心靠在架体侧面，也不会出现立柱变形的情况；底部的支撑脚采用可调式橡胶脚，可调高度10mm，就算现场地面不平整，也能通过调整脚杯把架体调至水平，不会出现层板倾斜、展品滑落的问题。和普通的仓储货架比，这款架体的设计更偏向展示和讲解功能的结合，没有多余的结构件，所有构件都兼顾功能和外观，表面做喷塑处理的话，颜色可以根据品牌VI调整，不管是放在商超的食品区、数码产品的体验区，还是展会的品牌宣讲区，都能和周边环境适配，不会显得突兀。建模的时候把所有的装配关系都做了约束，每个零件都可以单独导出工程图，直接交给钣金厂就能下料生产，不需要二次调整结构，层板的折弯半径、方管的切割角度都按实际加工工艺设置，不会出现设计出来的结构没法加工的问题。
