多面安装孔位方形传感防护安装座

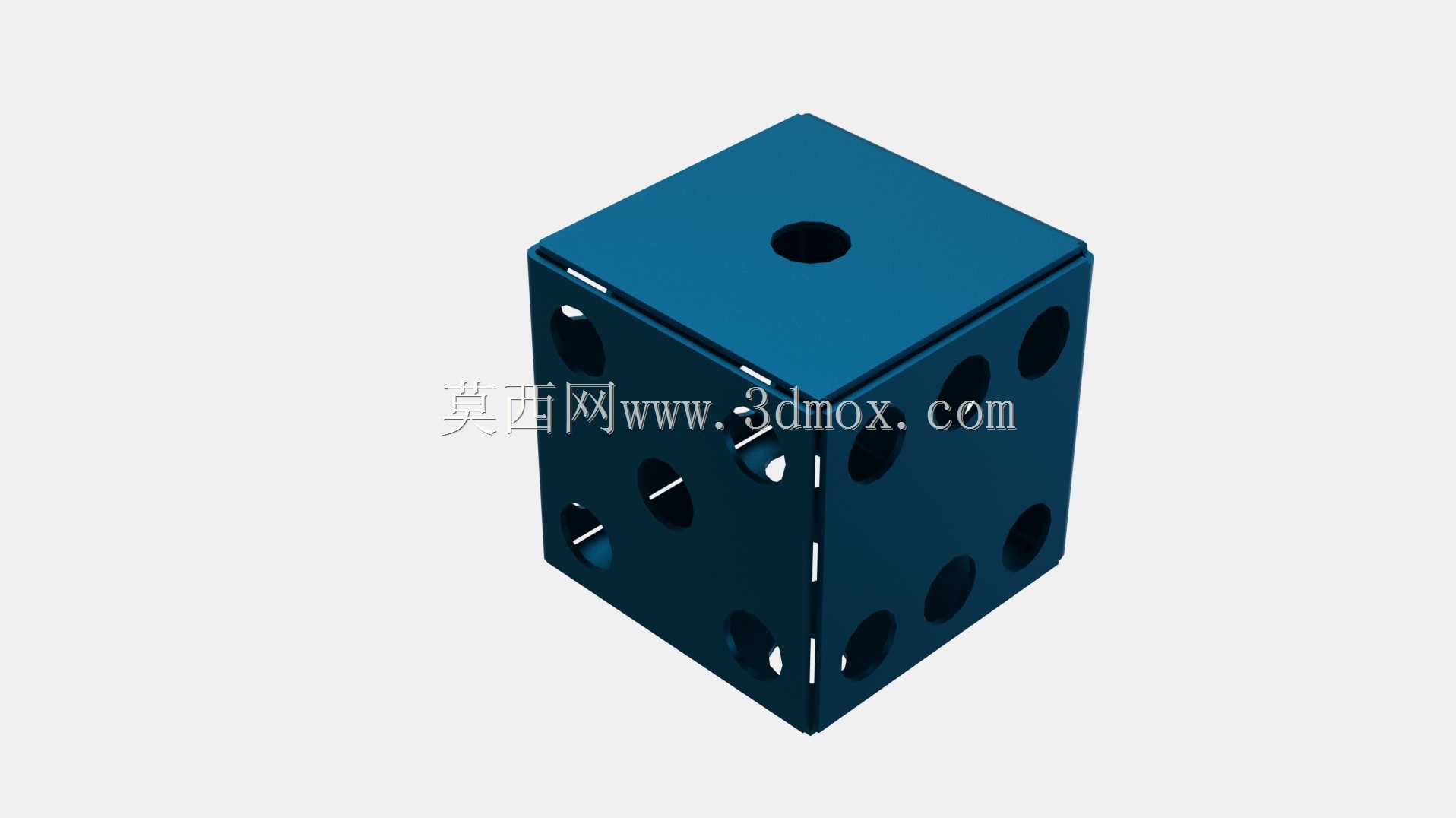

　　在工业传感检测单元的布设场景里，这类方形多孔安装基座是传感组件集成防护环节里很常见的一类结构件，日常接触到的多工位检测台、自动化产线的视觉与接近传感组阵、实验测试平台的传感固定工位，都会用到这类结构来做核心传感元件的承载与外围防护。不同于单一面安装的固定座，这个构件采用正六面体的基础构型，核心设计思路是最大化利用立方体的六个安装面，实现多方向传感元件的集成安装，减少分散固定带来的位置累积误差，也能压缩整个传感模组的整体安装占用空间。从结构细节来看，构件的每个立面都预留了不同规格的贯通安装孔，顶面设置了单处中心定位孔，既可以作为整个基座自身与设备机架的固定定位基准，也能用来安装顶部朝向的检测传感元件；四个侧立面的孔位采用对称排布，

　　相邻立面的孔位轴线互相垂直，能够满足不同检测方向的传感元件安装需求，不管是对射型光电传感的发射接收端对装，还是多方向接近开关的工位布设，都能在这个基座上直接找到对应的安装位，不需要额外加装转接板。构件的棱边做了小尺寸的倒角处理，不是尖锐的直角结构，一方面是加工过程中避免应力集中，提升构件整体的结构强度，另一方面在安装调试过程中也能减少锐边对操作人员、对传感线缆外皮的划伤风险。在安装边界的考量上，这类基座的底面通常作为与安装基板贴合的基准面，平面度要求控制在合理的公差范围内，保证安装后整个基座不会出现倾斜，避免各个面安装的传感元件出现检测角度偏差；各个安装孔的孔位同轴度、孔与安装面的垂直度都有对应的公差要求，确保传感元件装入后，

　　检测方向和设计方向一致，不会因为孔位歪斜导致检测距离、检测角度出现偏差，影响检测精度。实际使用过程中，这个基座本身的实体壁厚做了均匀化设计，既不会因为壁厚过薄导致安装受力后出现形变，影响孔位精度，也不会因为壁厚过大增加不必要的重量，给移动检测工位的负载带来额外负担。构件内部是中空的腔体结构，这个腔体可以用来容纳传感元件的接线端子、转接电路板这类内置部件，外部的各个安装孔同时可以作为传感元件的探测窗口或者线缆穿引通道，把原本外露的接线、转接部分都收纳在基座内部，既可以阻挡生产现场的切削碎屑、粉尘、切削液溅到传感元件的接线部位，降低线路短路、接触不良的故障概率，也能让整个传感模组的外观更规整，减少外露线缆被设备运动部件勾挂的风险。在设计这类构件的时候，首先要确定的是各个面需要安装的传感元件的外形尺寸、安装螺纹规格，以此来确定每个面的开孔大小和孔位间距，避免出现孔位干涉，导致传感元件无法正常装入；其次要核算基座的整体外形尺寸，确保安装到设备上之后，不会和周边的运动部件、其他工位的工装夹具产生运动干涉，尤其是在有机械臂移动的检测工位，要预留足够的安全间隙；另外还要考虑安装后的维护便利性，各个面的固定螺丝操作空间要预留足够，不需要拆解整个基座就能完成单个传感元件的更换调试，减少后期设备维护的工作量。这类结构在做三维建模的时候，通常会先建立立方体的基础实体，然后以各个面为基准建立草图，排布对应的孔位，先做中心定位孔的特征，再依次完成各个侧立面的开孔，

　　最后添加倒角和腔体的切除特征，建模过程中要注意各个特征的父子关系，方便后续如果需要调整孔位规格、基座尺寸的时候，能够快速修改参数，不需要重新绘制全部特征。和分散式的单个传感安装支架相比，这种集成式的多面安装基座，能够把多个方向的传感元件整合在一个基准体上，各个传感元件之间的相对位置精度更容易保证，在需要多方向协同检测的工位，比如工件的多面轮廓检测、位置到位确认的多传感冗余检测场景里，这种结构的优势会更明显，不需要逐个调整每个传感支架的位置，只需要把整个基座调整到正确位置，所有面上的传感元件就能基本到位，只需要做微调就能满足检测要求，能大幅缩短现场设备调试的时间。另外，这种封闭的盒式结构本身也有一定的抗干扰能力，金属材质的基座可以对内置的信号转接线路起到一定的电磁屏蔽作用，减少车间内变频器、伺服电机产生的电磁干扰对弱传感信号的影响，提升传感检测的稳定性。
