圆形指针式水温测量表结构设计

　　日常做水暖系统、小型换热机组的配套测温元件选型时，这类轴向安装的圆形指针水温表是绕不开的常用部件，不同于需要供电的数显测温元件，这款表依靠内置温包的热胀冷缩原理驱动指针偏转，不需要外接电源就能直接显示管路内的水温，在民用供水、小型锅炉出水端、太阳能热水管路、卫浴供水回路里的应用占比很高，尤其是在无外接供电的简易管路系统中，这类纯机械结构的测温表可靠性远高于电子类测温元件，不会因为供电中断、线路老化出现测温失效的问题。

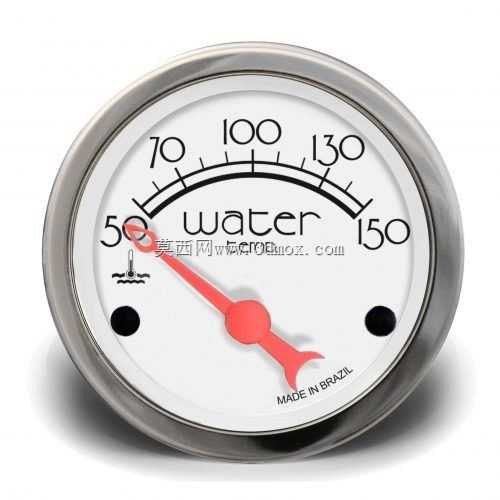

　　从结构设计的角度拆解，这款表的外壳采用卷边压合的不锈钢壳体，表盘正面的透明视窗和壳体之间做了密封压边，能够满足日常厨卫、设备间的防泼溅使用需求，不会因为日常的水汽喷溅、环境凝露导致表盘内部起雾或者机芯锈蚀。表盘的刻度范围覆盖50℃到150℃的常用热水测温区间，刻度标识采用大字号印刷，站在设备旁1米左右的位置就能清晰读出水温数值，红色指针的偏转角度和实际温度做了线性对应，每10℃的刻度间隔做了加粗标识，日常巡检时不需要凑近就能快速判断水温是否处于正常区间。表盘左下角的水温标识明确了这款表的测量介质为水，避免被误用到油压、气压或者其他腐蚀性介质的管路上，底部的产地标识区域做了留白处理，不会遮挡核心刻度的读取视线。

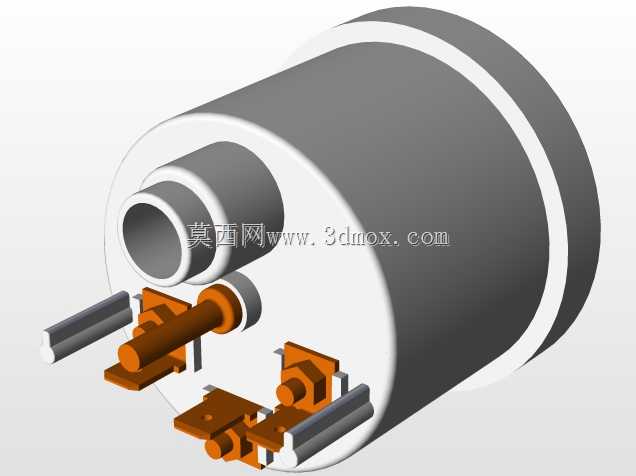

　　做三维建模的时候，首先要确认的是安装边界尺寸，这类常规款的水温表表壳外径通常为60mm左右，轴向安装的螺纹接口一般采用标准4分管螺纹，从表盘背面到螺纹端部的安装长度控制在30mm以内，安装时只需要在管路的测温座上预留对应内螺纹，直接拧入即可，不需要额外的固定支架，安装后表盘正面完全突出于管路保温层外，不会被保温材料遮挡读数视线。建模过程中，壳体的卷边结构是重点，要还原出金属壳体冲压卷边的圆角特征，不能做成直角拼接的生硬结构，否则和实际加工的冲压件形态偏差过大；表盘上的刻度要做等角度分布，对应50℃到150℃的满量程，指针的回转中心要和表盘圆心完全重合，避免出现指针偏转时蹭到表盘或者视窗的干涉问题；表盘上的两个对称黑色固定塞，是机芯和表盘的固定点位，建模时要还原其沉孔结构，位置要和内部机芯的固定柱对应，不能随意摆放位置。

　　实际选型应用时，要注意这款表的适用场景是常压水管路的水温检测，不能用于高压蒸汽管路或者超过150℃的过热介质测温，否则会出现温包过载损坏、指针卡死的问题。安装时要保证温包部分完全浸入被测水流中，不能只让螺纹段接触管路，否则会因为测温接触面积不足导致读数偏低。日常维护时只需要定期擦拭表盘视窗的灰尘即可，不需要额外加注润滑油或者校准，纯机械的机芯结构在无外力磕碰的情况下，使用寿命可以达到5年以上，比电子类测温元件的维护成本低很多。在做整机设备的三维装配时，要注意在表盘前方预留至少50mm的操作和读数空间，不能把其他管路或者结构件布置在表盘正前方，避免遮挡读数视线，同时要避开管路的剧烈振动点位，长期的高频振动会导致机芯齿轮磨损，出现指针偏转不准、回位不良的问题。

　　从结构细节来看，指针采用红色涂层的金属冲压件，根部做了配重平衡处理，即使安装位置存在小角度倾斜，也不会因为指针自重导致读数偏差，表盘的白色基底采用哑光涂层，避免灯光或者阳光直射时产生反光晃眼，影响读数效率。壳体的不锈钢材质做了拉丝处理，既具备一定的金属质感，也不容易残留指纹和水渍，适合在潮湿的设备环境中长期使用。
